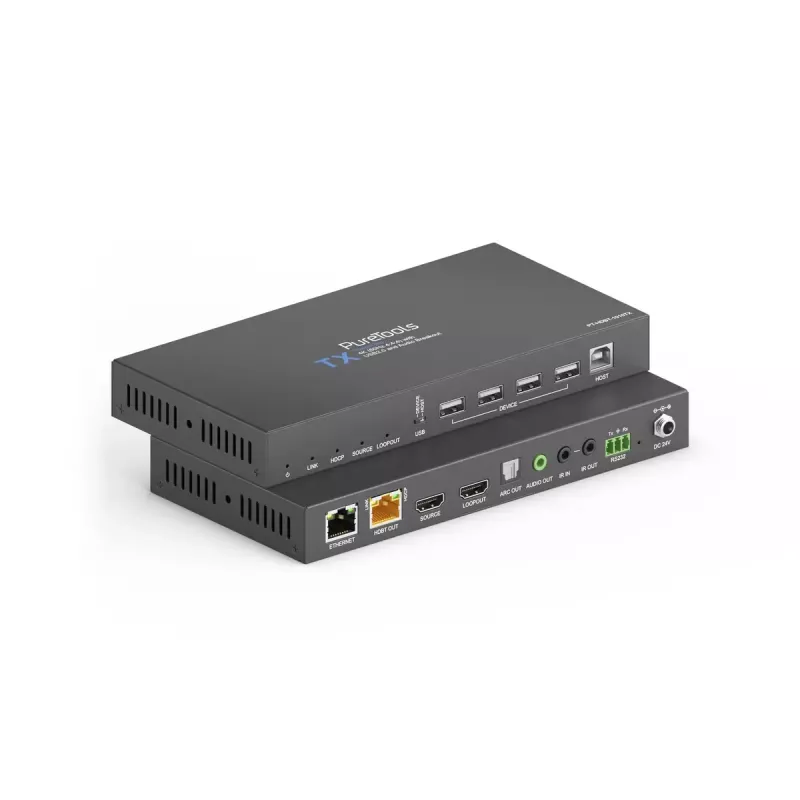

AV siųstuvas-imtuvas PureTools PT-HDBT-1010 100 m 18 Gbit/s

„PureTools PT-HDBT-1010“ yra 4K 18 Gbps HDMI HDBaseT Spec 3 ilgintuvo rinkinys, kurį sudaro siųstuvas (TX) ir imtuvas (RX). Jis pratęsia HDMI signalus vienu Cat kabeliu (Cat5e/Cat6a) iki 80 m, kai naudojama 4K@60 4:4:4, arba iki 100 m, kai naudojama 4K@60 4:2:0. Rinkinys palaiko HDMI 2.0 su HDCP 2.2/1.4, siųstuve turi HDMI kilpos išvestį vietiniam stebėjimui ir siūlo analoginį stereo garso išskyrimą.

Privalumai

PT-HDBT-1010 užtikrina didelės spartos 18 Gbit/s HDMI perdavimą dideliais atstumais naudojant HDBaseT, turi dvikryptį PoH/PoC maitinimą, todėl išorinio maitinimo reikia tik vienam įrenginiui, ir palaiko 1G Ethernet pralaidumą. Jis integruoja USB 2.0 Hi-Speed per HDBaseT per keturis USB-A „įrenginio“ prievadus ir vieną USB-B „priimančiojo“ prievadą kiekviename įrenginyje, skirtą KVM, saugyklos ar periferinių įrenginių prieigai. Lankstus ARC valdymas (HDMI, S/PDIF, pralaidumas), IR įvestis/išvestis, RS232 valdymas 3 kontaktų Phoenix jungtimis ir būsenos šviesos diodai supaprastina integravimą ir trikčių šalinimą.

Tinka

• AV įrenginiams, kuriems reikia HDMI prailginimo iki 100 m
• Nuotolinei USB prieigai (KVM, USB saugykla, internetinės kameros) per HDBaseT
• Stacionariems įrenginiams su centralizuotu maitinimu arba vieno maitinimo šaltinio sąrankomis
• Sąrankoms, kurioms reikia ARC nukreipimo į AV imtuvus arba S/PDIF įrenginius

Pagrindinės specifikacijos

• HDMI versija: 2.0, pralaidumas: iki 18 Gbit/s
• Maks. vaizdas: 4K@60 4:4:4 iki 80 m / 4K@60 4:2:0 iki 100 m (Cat5e/Cat6a)
• HDCP palaikymas: 2.2 ir 1.4
• USB: keturi USB-A (įrenginio) ir vienas USB-B (priimančiojo) kiekviename įrenginyje; USB 2.0 Hi‑Speed (maks. 480 Mbps)
• Garsas: HDMI, optinis S/PDIF (Toslink) ir analoginis stereo išskyrimas (3,5 mm)
• Tinklas: dvikryptis 1G Ethernet pralaidumas
• Maitinimas: 12 V užfiksuota nuolatinės srovės įvestis; PoH/PoC dvikryptis per HDBaseT
• Valdymas: IR įvestis/išvestis (3,5 mm, dvigubi lizdai) ir RS232 (3 kontaktų Phoenix)
• Indikatoriai: būsenos, HDCP, ryšio ir kilpos išvesties šviesos diodai
• Matmenys/svoris: kompaktiški įrenginiai; svoris 1,28 kg (bendras arba pagal gaminio duomenis)

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties ir, jei reikia, naudokite siųstuvo HDMI kilpos išvestį vietiniam monitoriui. Sujunkite TX ir RX tinkamu Cat kabeliu (Cat5e/Cat6a) reikiamu atstumu. Nustatykite kiekvieno įrenginio DIP jungiklius, kad pasirinktumėte USB priimančiojo/įrenginio vaidmenis ir pasirinktumėte ARC režimą (HDMI, S/PDIF arba pralaidumas) imtuve. Prijunkite USB įrenginius prie USB-A prievadų, o apdorojimo kompiuterį – prie USB-B priimančiojo prievado, jei reikia. Vieną įrenginį maitinkite pateiktu 12 V adapteriu; kitas įrenginys gali gauti maitinimą per HDBaseT, jei naudojamas PoH/PoC.

Rekomendacijos

Naudokite Cat6a kabelius maksimaliam atstumui ir signalo stabilumui užtikrinti esant 4K@60 4:4:4. USB 3.x įrenginiams tikėkitės veikimo USB 2.0 Hi‑Speed (iki 480 Mbps) greičiu. Nukreipdami ARC garsą, pasirinkite tinkamą ARC režimą imtuve, kad jis atitiktų jūsų AV imtuvą ar garso sistemą. Užfiksuokite 12 V jungtis pateiktais varžtų dangteliais ir sąrankos metu patikrinkite ryšio bei HDCP šviesos diodus.
