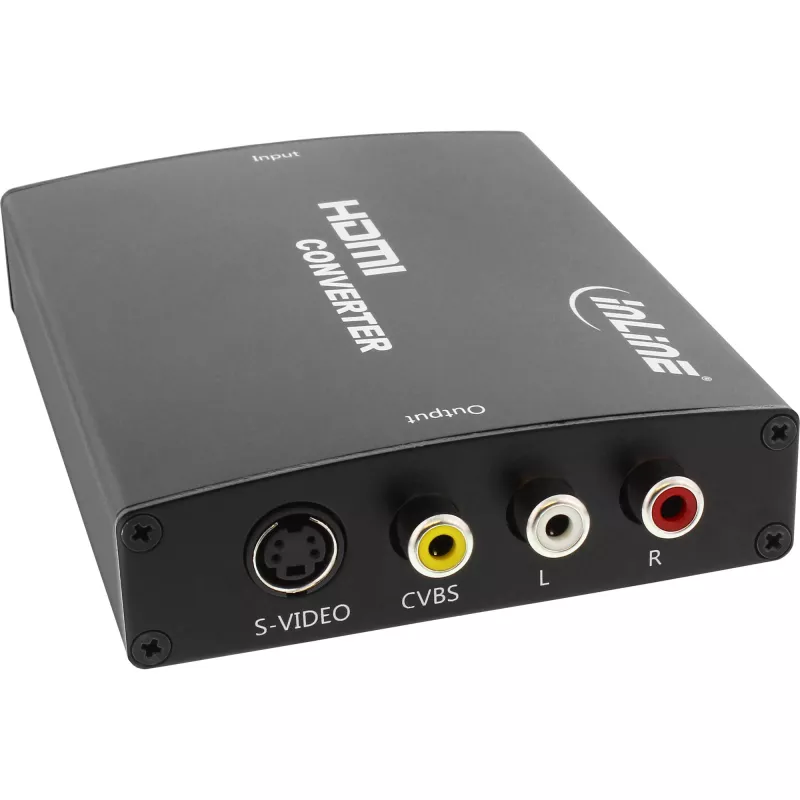

InLine HDMI į S-Video keitiklis + RCA garso keitiklis

HDMI į kompozitinį ir S-Video keitiklis su PAL/NTSC perjungimu

Lankstus signalo keitimas:Patikimai paverčia skaitmeninius HDMI signalus į analoginius kompozitinius ir S-Video signalus bei stereofoninį garsą, leisdamas toliau naudoti esamą analoginę infrastruktūrą.
Didelis formato suderinamumas:Palaiko HDMI įvesties rezoliucijas iki 1080p esant 50 Hz ir 60 Hz bei leidžia perjungti tarp PAL ir NTSC tarptautiniam naudojimui.
Stabilus signalo perdavimas:Apibrėžta 75 omų vaizdo išvesties varža užtikrina standartus atitinkančią integraciją į esamą vaizdo kabelių sistemą.
Pramoninio lygio temperatūros diapazonas:Veikia esant aplinkos temperatūrai nuo -25 °C iki 75 °C, todėl tinka sudėtingoms diegimo aplinkoms.
Kompaktiška konstrukcija:Tvirtas metalinis korpusas, kurio matmenys 110 x 88 x 25 mm, leidžia taupiai integruoti į stovus ar įrangos spintas.

Esamose instaliacijose dažnai vis dar naudojami analoginiai vaizdo perdavimo būdai, tokie kaip kompozitinis arba S-Video. HDMI į analoginį garso/vaizdo keitiklis leidžia integruoti modernius HDMI šaltinius į tokią aplinką, nekeičiant esamų kabelių struktūros.
Modernizavimo projektuose dabartiniai HDMI išvesties įrenginiai gali būti integruojami į esamas CVBS arba S-Video infrastruktūras. Perjungiama PAL ir NTSC išvestis leidžia lanksčiai naudoti įvairiose vaizdo sistemose.
Techninio testavimo ar aptarnavimo aplinkoje gali prireikti skaitmeninius HDMI signalus paversti analoginiais formatais. Apibrėžta 75 omų išvesties varža palengvina standartinę integraciją į esamas vaizdo sistemas. Maitinimas tiekiamas per 5 V DC. HDCP apsaugotas turinys nekonvertuojamas.

Suderinamas su HDMI 1.3
HDMI įvesties rezoliucija: 480p (60 Hz), 576p (50 Hz), 720p, 1080i, 1080p (50 Hz / 60 Hz)
Vaizdo išvestis: pasirenkama PAL/NTSC
Vaizdo išvesties varža: 75 omai
Kompozitinio vaizdo išvestis: 1.0 Vpp
S-video išvestis: Y 1.0 Vpp, C 0.3 Vpp
Maitinimas: DC 5V
Matmenys: 110 x 25 mm (I x P x A)

InLine HDMI į S-Video keitiklis + RCA garso keitiklis. Palaikomi vaizdo režimai: 1080i, 1080p, 480p, 576p, 720p, Gaminio spalva: Juoda. Svoris: 372 g, Plotis: 82 mm, Gylis: 118 mm. Pakuotės plotis: 178 mm, Pakuotės gylis: 240 mm, Pakuotės aukštis: 57 mm. Matmenys (PxGxA): 82 x 118 x 27 mm

Kaip naudoti

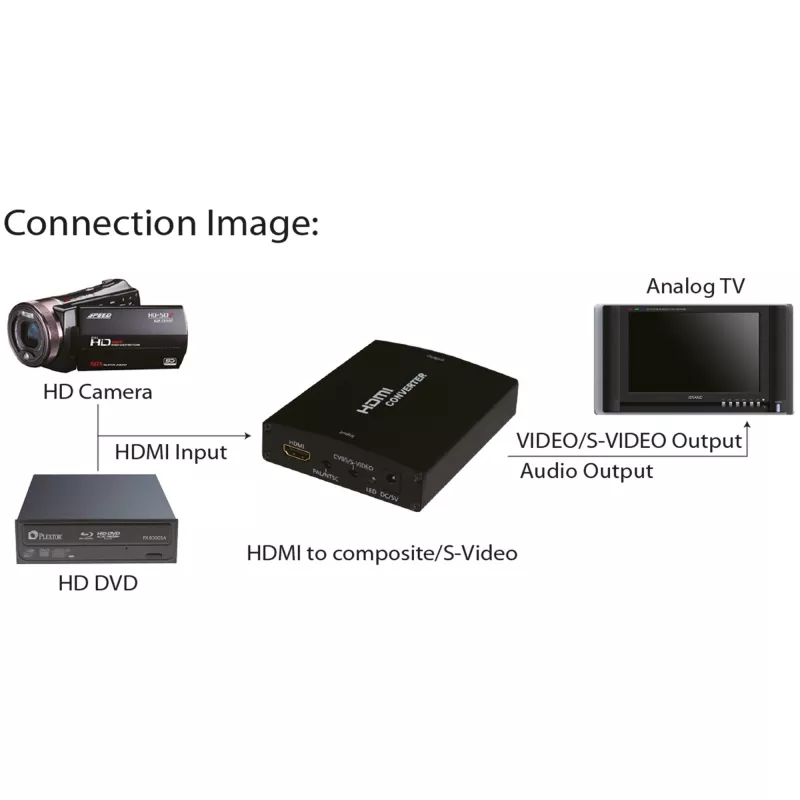

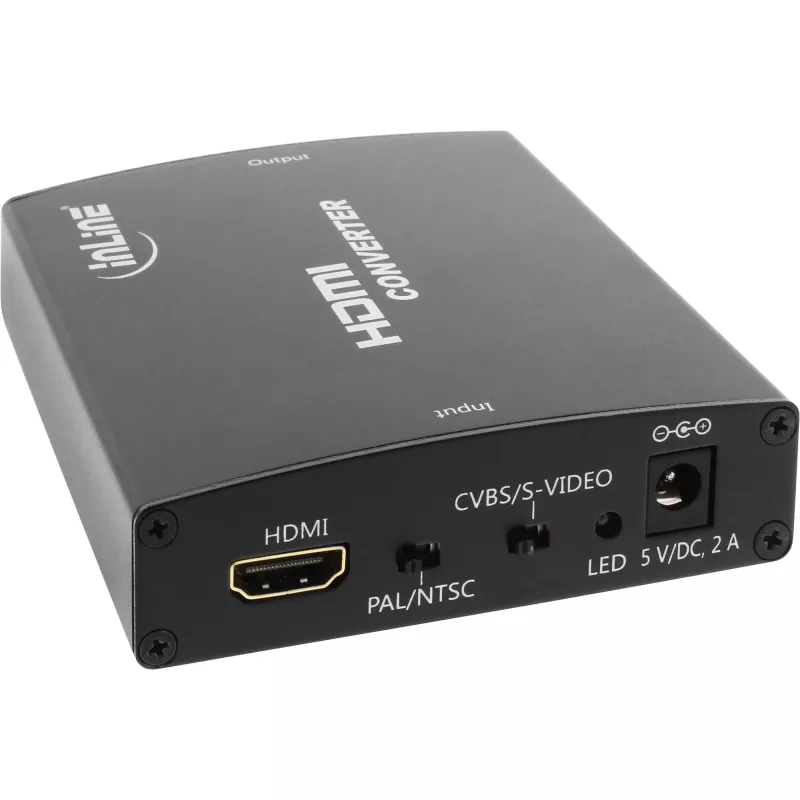

Prijunkite HDMI šaltinio įrenginį prie keitiklio HDMI įvesties naudodami standartinį HDMI kabelį. Naudokite kompozitinę (RCA) arba S-Video išvestį prijungimui prie tikslinio ekrano ar įrašymo įrenginio; jei reikia, prijunkite RCA garso išvestis prie garsiakalbių ar garso įvesties. Maitinkite keitiklį pagal gamintojo nurodymus (naudokite pateiktą adapterį arba nurodytą maitinimo šaltinį). Pasirinkite atitinkamą vaizdo įvestį ekrane ir teisingą NTSC arba PAL formatą, jei jūsų ekranas reikalauja rankinio pasirinkimo.

Rekomendacijos

Geriausiems rezultatams naudokite aukštos kokybės HDMI ir analoginius kabelius bei patikrinkite, ar tikslinis ekranas palaiko pasirinktą vaizdo sistemą (NTSC ar PAL). Jungiant įrenginius su HDCP apsaugotu turiniu, atkūrimas gali būti apribotas; prieš diegiant patikrinkite suderinamumą.
