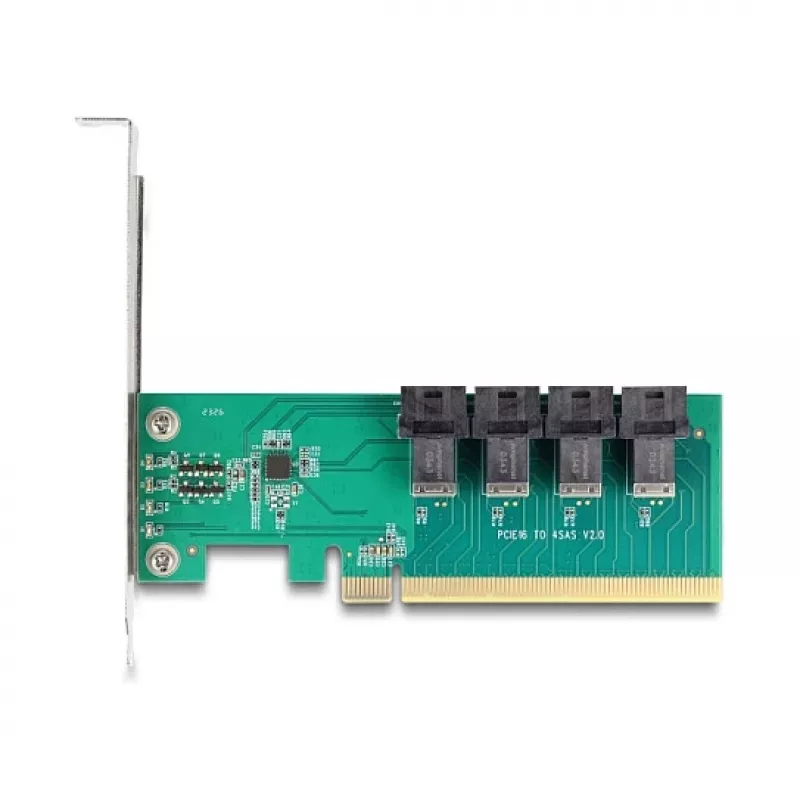

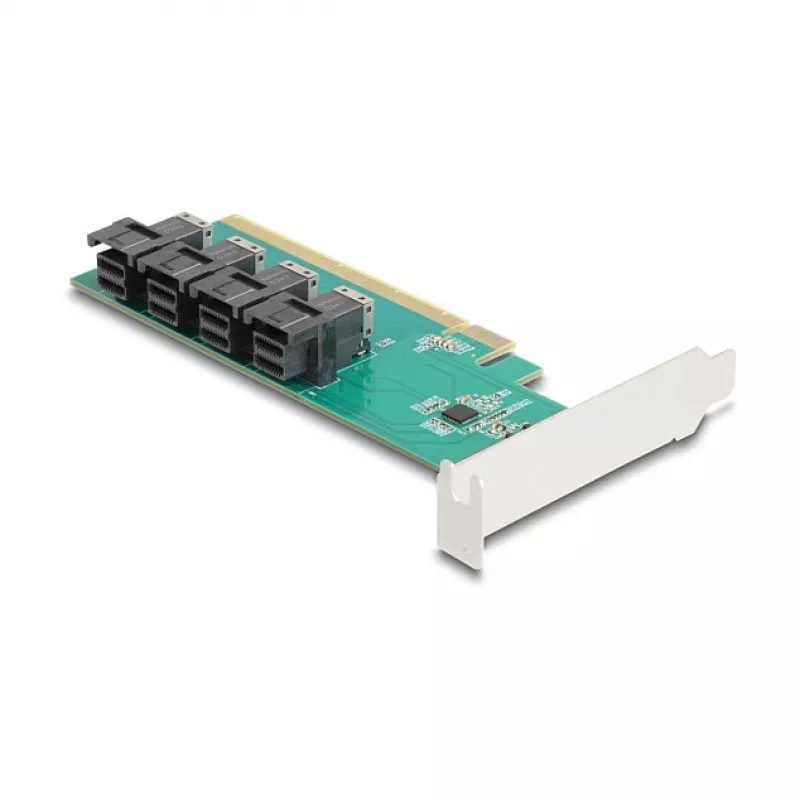

DELOCK PCIe x16 bifurkacijos plokštė su 4× vidiniais SFF-8643 NVMe prievadais, žemo profilio

DELOCK PCIe x16 bifurkacijos plokštė su 4× vidiniais SFF-8643 NVMe prievadais, žemo profilio, praplečia stacionarųjį kompiuterį keturiomis vidinėmis SFF-8643 NVMe jungtimis, naudodama PCIe Express x16 lizdą. Plokštė tiekiama su žemo profilio laikikliu ir suteikia vidinius SFF-8643 prievadus, skirtus prijungti U.2 suderinamus NVMe SSD diskus naudojant tinkamus kabelius. Plokštė sukurta sistemoms, palaikančioms PCIe bifurkaciją, kad viena x16 magistralės sąsaja galėtų būti padalinta keturiems NVMe įrenginiams. Spalvų detalės: žalia ir balta; produktas tiekiamas vienoje dėžutėje.

Privalumai

Ši PCIe bifurkacijos plokštė leidžia sutelkti kelis NVMe diskus viename x16 lizde, nereikalaujant atskiro RAID valdiklio ar išorinio korpuso. Žemo profilio dizainas tinka mažos formos korpusams, suteikiant keturis vidinius SFF-8643 prievadus NVMe saugyklai. Suderinamumas su įprastomis stacionarių kompiuterių operacinėmis sistemomis užtikrina paprastą integraciją Windows 10/11 ir sistemose, veikiančiose su Linux branduoliu 6.2 ar naujesniu, kai platforma palaiko PCIe bifurkaciją.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite plokštę į laisvą PCIe x16 lizdą kompiuterio korpuse ir pritvirtinkite žemo profilio laikiklį. Prijunkite kiekvieną NVMe SSD prie plokštės vidinių SFF-8643 prievadų, naudodami tinkamus SFF-8643 į U.2 arba suderinamus kabelius (kabeliai parduodami atskirai). Suprogramuokite pagrindinės plokštės programinę-aparatinę įrangą, kad įjungtumėte PCIe bifurkaciją atitinkamam x16 lizdui (pavyzdžiui, nustatykite x16 į x4/x4/x4/x4, jei palaikoma). Įjungus bifurkaciją ir paleidus sistemą, operacinė sistema turėtų aptikti atskirus NVMe įrenginius; patikrinkite programinės-aparatinės įrangos / OS saugyklos valdyme, ar visi diskai yra matomi ir tinkamai adresuojami.

Rekomendacijos

Plokštė reikalauja pagrindinės plokštės palaikymo PCIe bifurkacijai, kad būtų galima naudoti visus keturis SFF-8643 prievadus; be bifurkacijos veiks tik pirmasis prievadas. Patikrinkite pagrindinės plokštės vadovą arba programinės-aparatinės įrangos nustatymus ir naudokite kokybiškus SFF-8643/U.2 kabelius. Geriausiam našumui užtikrinkite, kad NVMe SSD būtų įdiegti į lizdus, sukonfigūruotus kaip atskiros PCIe x4 jungtys, ir įsitikinkite, kad sistemos BIOS/UEFI bei OS atnaujintos iki rekomenduojamų versijų.
