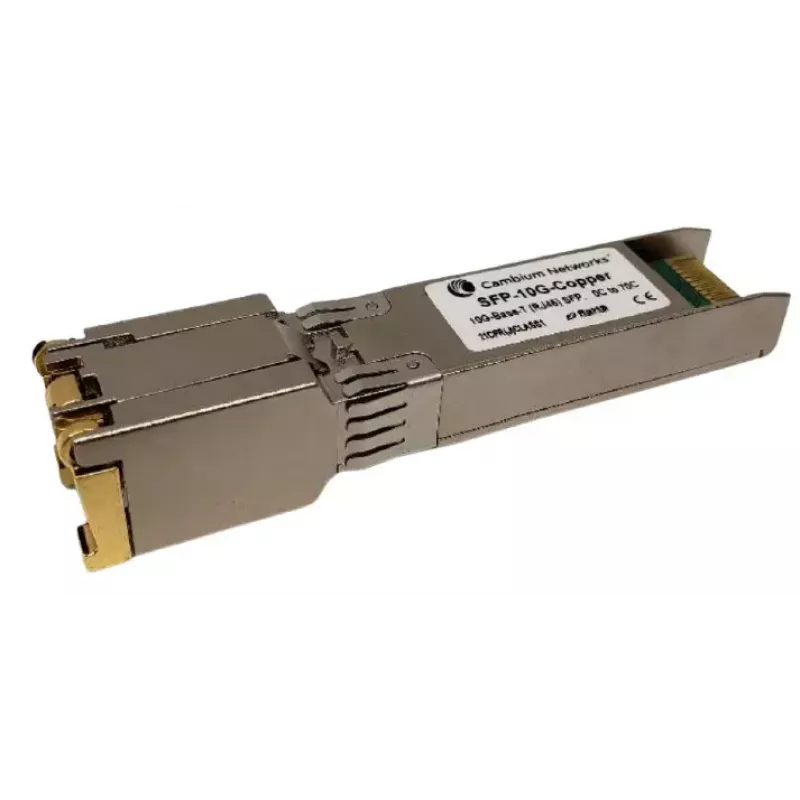

SFP-10G-COPPER tinklo siųstuvo-imtuvo modulis Cambium 10 Gbps Copper SFP RJ-45 3.3V

Šis Small Form Pluggable Plus (SFP+) modulis, Cambium SFP-10G-COPPER, užtikrina 10 Gbps Ethernet ryšį per RJ-45 vario sąsają. Atitinka IEEE 802.3-2015 ir IEEE 802.3an 10GBASE-T standartus, palaiko pilno dvipusio ryšio 10 Gbps duomenų linijas, naudodamas 16 lygių PAM signalizaciją, ir veikia iš 3,3 V SFP lizdo. Siųstuvas-imtuvas palaiko iki 30 metrų atstumą per ekranuotą vytos poros 6A kategorijos kabelį ir suteikia standartinę SFP+ serijos ID informaciją, pasiekiamą I2C adresu A0h, o fizinis IC pasiekiamas adresu ACh.

Privalumai

SFP-10G-COPPER modulis sujungia aukštą našumą ir ekonomiškumą trumpų nuotolių 10 Gigabitų jungtims, naudojant plačiai prieinamus RJ-45 vario kabelius. Jo SFP+ formos faktorius užtikrina suderinamumą su plačiu asortimentu komutatorių, maršrutizatorių ir tinklo įrenginių, priimančių 3,3 V SFP modulius. Integruotas serijos ID per 2 laidų sąsają leidžia lengvai atlikti inventorizaciją ir stebėjimą valdomoje įrangoje.

Tinka

• Trumpo nuotolio 10 Gbps jungtims tarp komutatorių serverių patalpose ar duomenų centruose
• Prieigos ar agregavimo prievadų atnaujinimui maršrutizatoriuose ir komutatoriuose su SFP+ lizdais
• Ekonomiškiems diegimams, kuriems reikalingas vario ryšys iki 30 m per Cat6A

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (Small Form Pluggable Plus)
• Duomenų perdavimo sparta: 10 Gbps pilnas dvipusis ryšys
• Sąsaja: RJ-45 varis
• Kabelio tipas ir atstumas: Ekranuota vytos poros 6A kategorija, iki 30 m
• Standartai: IEEE 802.3-2015, IEEE 802.3an (10GBASE-T)
• Signalo formatas: 16 lygių impulsų amplitudės moduliacija (PAM)
• Maitinimo įtampa: 3,3 V (maitinama iš SFP lizdo)
• Serijos ID prieiga: I2C (2 laidų) adresu A0h; IC adresu ACh
• Prekės ženklas / MPN / EAN: Cambium / SFP-10G-COPPER / 5704174462286

Kaip naudoti

Įdėkite SFP-10G-COPPER siųstuvą-imtuvą į suderinamą 3,3 V SFP+ prievadą savo komutatoriuje, maršrutizatoriuje ar tinklo įrenginyje, kol jis tvirtai užsifiksuos. Prijunkite RJ-45 galais užbaigtą Cat6A ekranuotą vytos poros kabelį prie modulio ir prie nuotolinio įrenginio. Užtikrinkite, kad abu galai būtų sukonfigūruoti 10 Gbps pilno dvipusio ryšio veikimui; valdomi įrenginiai aptiks modulį ir jo serijos ID per 2 laidų sąsają inventorizacijai ir diagnostikai. Nenaudokite jėgos moduliui įdėti; laikykitės savo pagrindinio įrenginio instrukcijų dėl karštojo prijungimo įdėjimo ir išėmimo.

Rekomendacijos

Naudokite ekranuotą 6A kategorijos kabelius ir tinkamą įžeminimą patikimoms 10 Gbps jungtims iki 30 m. Patikrinkite pagrindinio įrenginio suderinamumą su variniais SFP+ moduliais ir įsitikinkite, kad programinė įranga ar konfigūracija leidžia 10GBASE-T veikimą. Jei atstumai trumpesni nei 30 m, patikrinkite jungties stabilumą po įdiegimo ir stebėkite įrenginį per pagrindinės sistemos valdymo įrankius.
