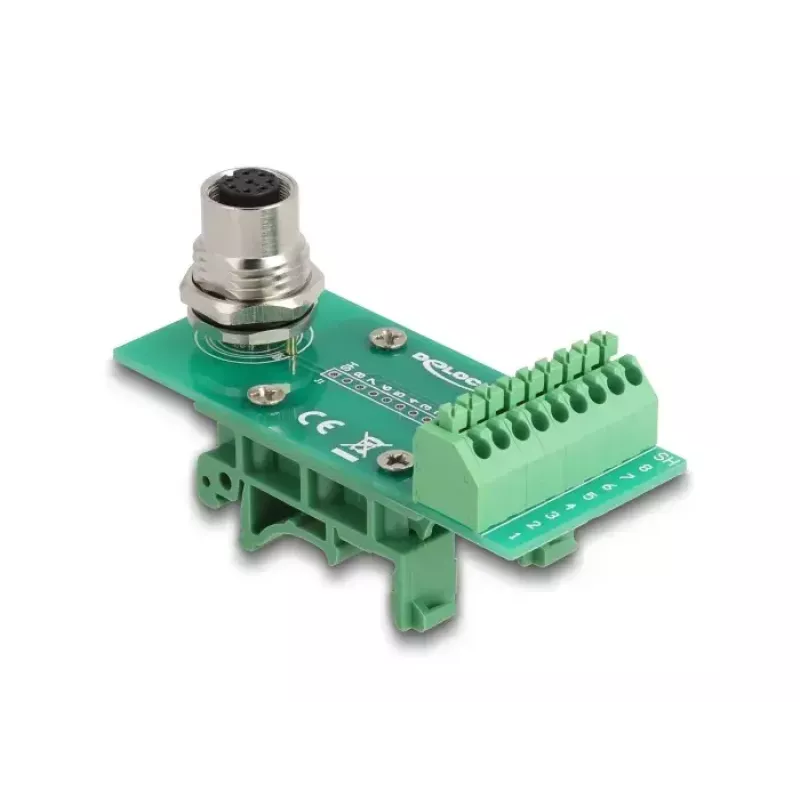

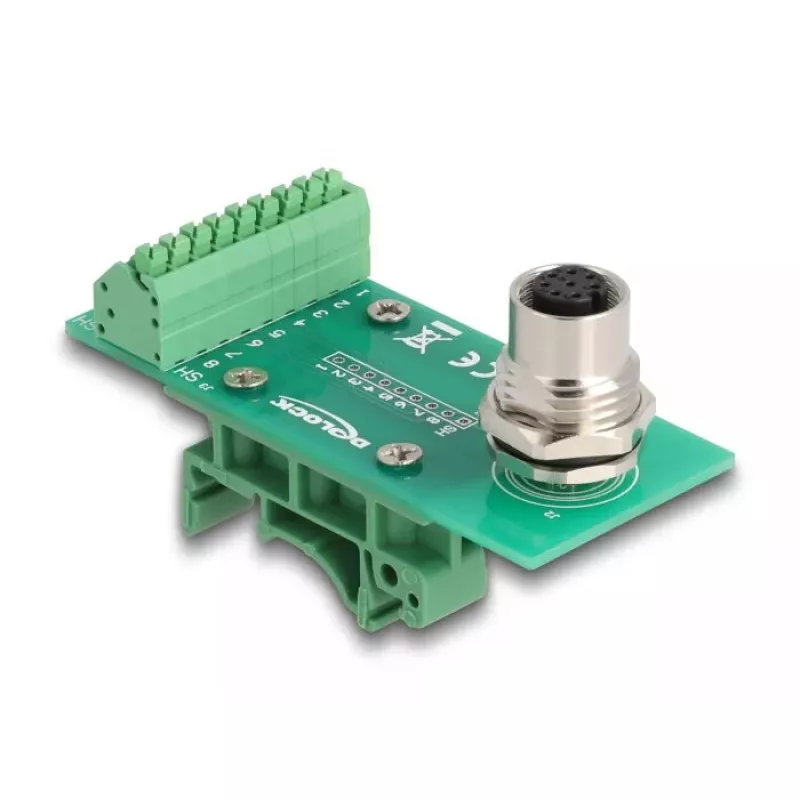

DeLOCK M12 perdavimo modulio adapteris 8 kontaktų A‑koduota moteriška jungtis į 9 kontaktų gnybtų bloką

DeLOCK M12 perdavimo modulio adapteris užtikrina saugų ryšį tarp įrenginių su M12 jungtimis ir elektros grandinių, naudojant 9 kontaktų gnybtų bloką. Adapteris turi 8 kontaktų A‑koduotą moterišką M12 jungtį ir yra skirtas montuoti ant DIN bėgelio, pasižymėdamas kompaktiškais matmenimis (43 mm × 76,2 mm × 33 mm), tinkančiais ankštoms įrengimo erdvėms pramoninėje ir automatizavimo aplinkoje.

Privalumai

Adapteris leidžia paprastai ir patikimai sujungti įrenginius su M12 ir gnybtų bloko instaliacijomis be papildomų įrankių. Jo A‑koduota 8 kontaktų moteriška M12 sąsaja užtikrina standartizuotą jungiamumą, o 9 kontaktų gnybtų blokas suteikia aiškias varžtines jungtis atskiriems laidininkams. Pridedami tvirtinimo spaustukai leidžia greitai pritvirtinti prie 15 mm arba 35 mm DIN bėgelių, o kompaktiškas žalias korpusas sumažina reikalingą skydo erdvę.

Tinka

• Pramoniniams jutikliams ir pavaroms su M12 jungtimis
• Automatizavimo valdikliams ir įvesties/išvesties moduliams
• Pastatų automatikos ir valdymo spintoms
• Signaliniams ir žemos įtampos laidams, kai reikalinga gnybtų bloko sąsaja

Pagrindinės specifikacijos

• Jungtis: 8 kontaktų A‑koduota moteriška M12
• Gnybtų blokas: 9 kontaktų varžtinis gnybtas
• Montavimas: DIN bėgelis (pridedami spaustukai 15 mm ir 25 mm)
• Matmenys: 43 mm (P) × 76,2 mm (G) × 33 mm (A)
• Spalva: žalia
• Prekės ženklas / MPN / EAN: DELOCK / 60659 / 4043619606597

Kaip naudoti

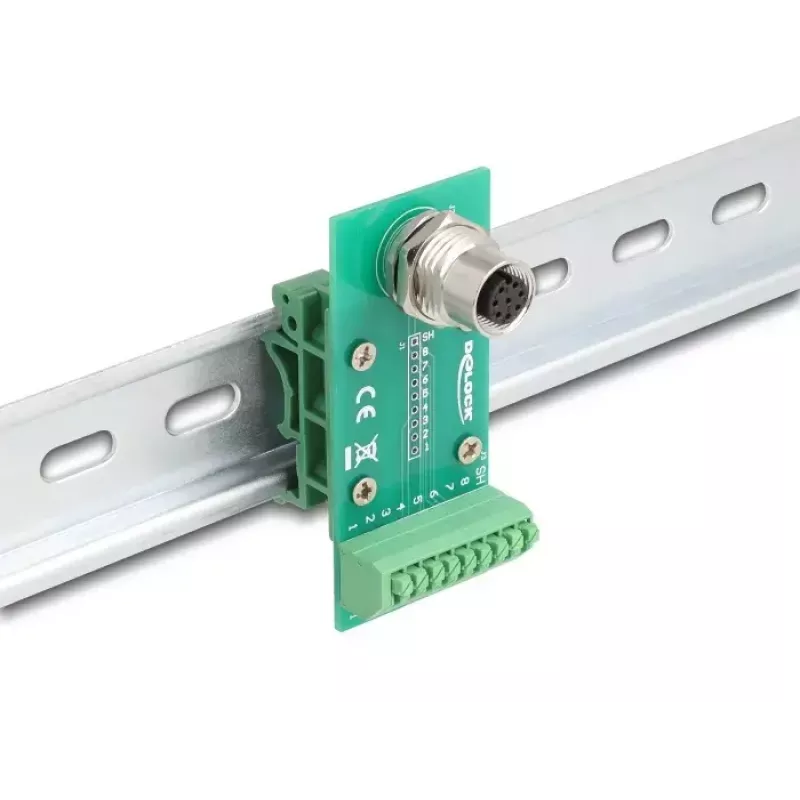

Sumontuokite adapterį ant 15 mm arba 35 mm DIN bėgelio naudodami pateiktus spaustukus. Prijunkite M12 kabelį prie 8 kontaktų A‑koduotos moteriškos jungties ir pritvirtinkite kiekvieną laidininką į atitinkamas varžtines 9 kontaktų gnybtų bloko pozicijas pagal jūsų laidų schemą. Užtikrinkite, kad varžtai būtų priveržti, kad būtų palaikomas stabilus elektrinis kontaktas, ir patikrinkite teisingą kontaktų priskyrimą prieš įjungiant sistemą.

Rekomendacijos

Adapterį naudokite tokioje aplinkoje ir esant tokiai įtampai, kuri tinka prijungtiems įrenginiams; venkite sąlygų, viršijančių nurodytas įrenginių ribas, ir dirbdami su įtampa turinčiomis grandinėmis laikykitės standartinių pramoninių laidų ir saugos praktikų.
