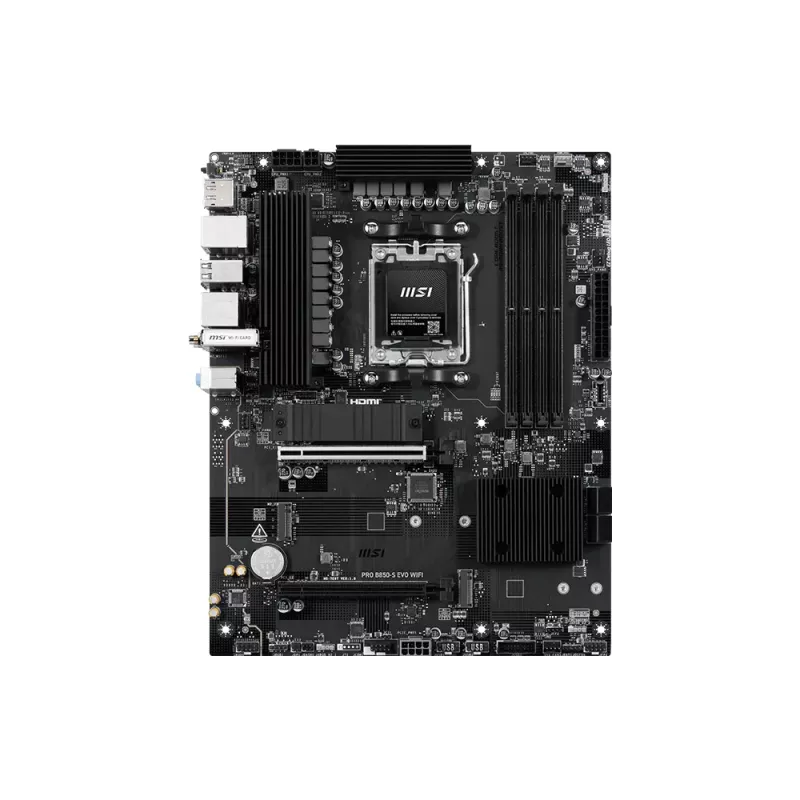

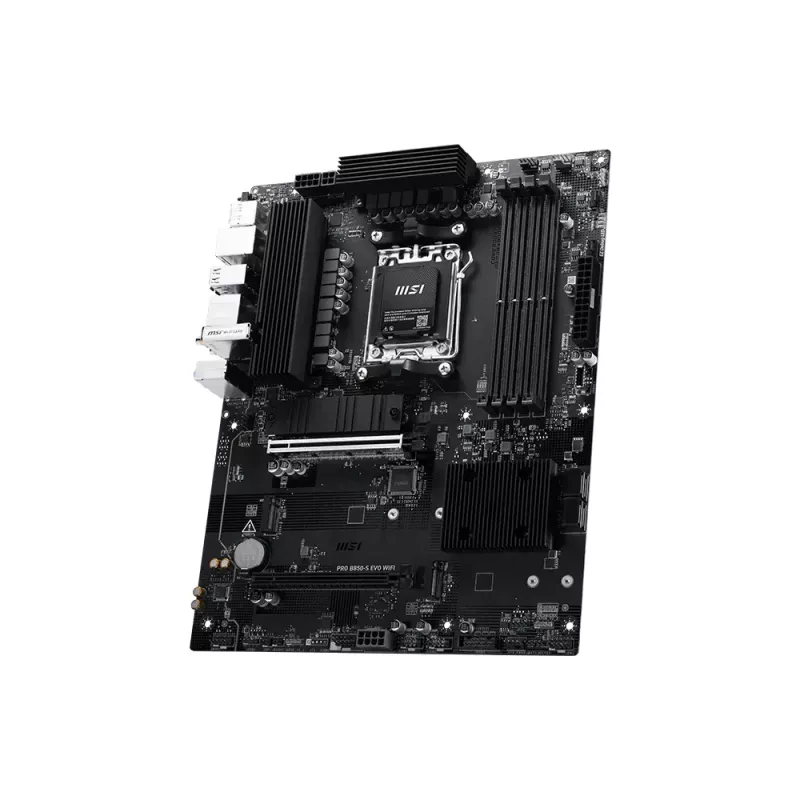

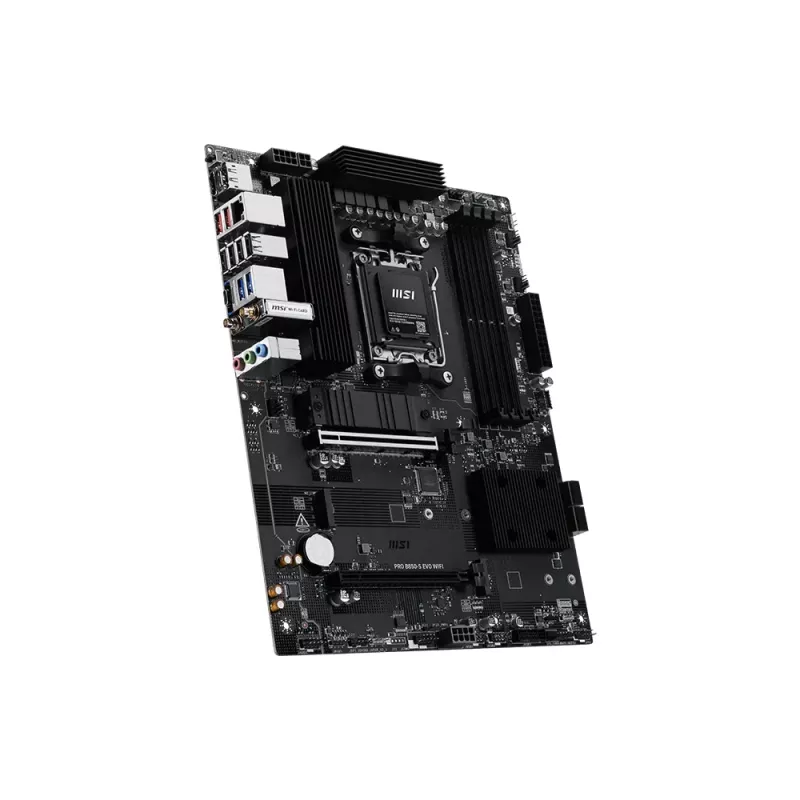

Pagrindinė plokštė MSI PRO B850-S EVO WIFI — AMD B850 mikroschemų rinkinys, lizdas AM5, ATX, DDR5, „Wi‑Fi 7“, 2,5 GbE

PRO B850-S EVO WIFI
PRO B850-S EVO WIFI siūlo paprastą dizainą su harmoninga juoda spalvų schema, kuri puikiai dera prie juodos spalvos kompiuterių konstrukcijų. Ji sukurta su daugybe išskirtinių MSI funkcijų, „Wi-Fi 7“ su EZ antena, 5G LAN, PCIe 5.0 M.2 su M.2 Shield Frozr, EZ PCIe Clip II ir papildomu PCIe maitinimu, paruošta AMD Ryzen™ 9000 serijos procesoriams

PRO serija pritaikyta profesionalams iš įvairių sričių. Ši linija pasižymi įspūdingu našumu ir aukšta kokybe, siekiant suteikti naudotojams neįtikėtiną patirtį. Naudotojai, kuriems rūpi produktyvumas ir efektyvumas, tikrai gali pasikliauti MSI PRO serija, padėsiančia atlikti daug užduočių vienu metu ir padidinti efektyvumą.

MSI pagrindinės plokštės sukurtos su pažangia aparatine įranga ir technologijomis, puikiai palaikančiomis reiklias žaidimų ir dirbtinio intelekto skaičiavimo užduotis. Be to, mes taip pat pristatome dirbtinį intelektą MSI Center ir BIOS, todėl viskas tampa dar paprasčiau nei anksčiau.

Naujasis EZ PCIe Clip II, esantis pirmajame lizde, turi atšokimo jėgos mechanizmą, leidžiantį lengvai išimti vaizdo plokštę, vienu pirštu paspaudus į uodegą panašų užraktą. Dėl šio išskirtinio dizaino naudotojai gali be vargo išimti vaizdo plokštes net ir ankštoje korpuso erdvėje.

MSI pagrindinių plokščių grandinės užtikrina, kad korpuso atraminių varžtų izoliacijos zonos būtų švarios ir tvarkingos. Be to, aplink kiekvieną varžto angą atspausdinti apsauginiai dažai, kad dalys nebūtų subraižytos ar pažeistos ant pagrindinės plokštės.

MSI EZ antena palengvina procesą, tiesiog pritvirtinant tvirtinimo elementus prie pagrindinės plokštės be sukimosi.

EZ DEBUG LED
Integruoti šviesos diodai parodys problemos šaltinį, kad tiksliai žinotumėte, kur ieškoti, norint vėl paleisti sistemą.

EZ atminties aptikimo LED
Šis šviesos diodas užsidega, kai aptinka sugedusią atmintį lizduose, pašalindamas spėliojimus trikčių šalinimo metu.

Nors spartinimas kai kuriems gali būti pernelyg sudėtingas, MSI Click BIOS X padarė jį prieinamesnį su daugybe vieno paspaudimo spartinimo funkcijų tiek procesoriui, tiek atminčiai, leidžiančių naudotojams lengvai padidinti sistemos našumą nesigilinant į sudėtingus nustatymus.

Daugybė funkcijų į pagrindines jūsų kompiuterio naudojimo sritis įneša dirbtinio intelekto, kad būtų atliekami išmanesni, realaus laiko optimizavimai. MSI Center siūlo švarią, minimalistinę sąsają, skirtą tinkinti ir valdyti kompiuterio nustatymus. Pavyzdžiui, AI Engine automatiškai koreguoja nustatymus pagal naudojamas programas, užtikrindamas sklandų veikimą.

Išlaisvinkite ir palaikykite maksimalų našumą su pavyzdine VRM konstrukcija, sudaryta iš viso 12+2+1 skaitmeninių maitinimo fazių. Su 8+4 maitinimo jungtimis PRO B850-S EVO WIFI yra pasirengusi aukščiausios klasės procesorių iššūkiams.

MSI naudoja PCB gamybos technologiją, kad pagerintų signalo kokybę, užtikrindama didesnį pralaidumą ir greitesnį duomenų perdavimą, tuo pačiu sumažindama signalo praradimą. PCB gamybos technologija taip pat užtikrina geresnį impedanso valdymą ir pagerintą terminį stabilumą, leidžiantį plokštėms atlaikyti sudėtingas sąlygas. Dėl naudojamų aukštos kokybės medžiagų MSI pagrindinės plokštės yra labai patikimos ir puikiai tinka šiuolaikinės technologijos reikalavimams.

Turėdami gausias MSI BIOS funkcijas, galite lengvai mėgautis galingu spartinimo teikiamu našumu.

Didžiulis DDR našumo šuolis su naujausia DDR5 atmintimi. Kartu su specialiu SMT litavimo procesu ir MSI Memory Boost technologija, PRO B850-S EVO WIFI yra pasirengusi užtikrinti pasaulinio lygio atminties našumą.

Aukšto efektyvumo režimas sukurtas optimizuoti atminties našumą, didinant atminties pralaidumą ir mažinant delsą. Su keturiais RAM laiko nustatymų rinkiniais jis leidžia naudotojams rasti optimalią konfigūraciją, atsižvelgiant į jų atminties modulių kokybę.

MSI BIOS pristatė naujausią „Latency Killer“ funkciją visose AM5 lizdo pagrindinėse plokštėse. Naudotojai gali įjungti „Latency Killer“ BIOS, kad sumažintų atminties delsą iki 12 %, kai veikia aukštais dažniais. Svarbu tai, kad ji suderinama su daugybe atminties spartinimo funkcijų, įskaitant „Memory Try It!!“, EXPO, A-XMP ir aukšto efektyvumo režimą ir kt.

Trumpalaikiai įtampos slopintuvai (TVS) yra saugos įtaisai, naudojami apsaugoti nuo per didelės įtampos. Visuose MSI pagrindinių plokščių modeliuose įrengti TVS. Kai įtampa neįprastai pakyla, TVS pereina iš didelės varžos būsenos į mažos varžos būseną, nukreipdami perteklinę įtampą į žemę. Tai padeda išvengti grandinės pažeidimų, sukeltų aukštos įtampos.

4 kontaktų, 8 kontaktų ir 24 kontaktų MSI pagrindinių plokščių maitinimo jungtys yra suprojektuotos su vientisais kontaktais. Vientisų kontaktų konstrukcija leidžia stabiliau perduoti 12 V maitinimą į procesorių, net esant didelėms srovės apkrovoms.

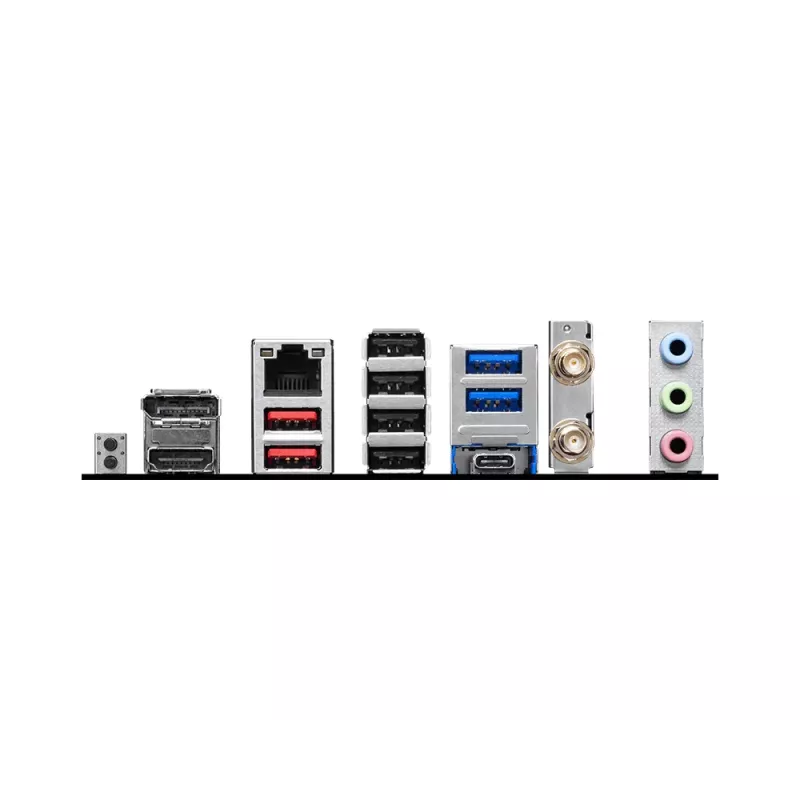

Atsparus korozijai įvesties / išvesties skydelis padeda pagerinti apsaugą nuo statinės elektros ir sumažinti sistemos elektromagnetinės spinduliuotės triukšmą, taip pat yra patvaresnis, palyginti su tradiciniais įvesties / išvesties skydeliais.

MSI pagrindinės plokštės teikia pirmenybę saugai su integruota apsauga nuo viršsrovių (OCP), užtikrinant, kad svarbūs komponentai, tokie kaip USB prievadai, DDR atmintis, PWM IC ir procesorius, būtų apsaugoti nuo per didelės srovės. Šis aktyvus apsaugos mechanizmas sumažina pažeidimo ar gedimo riziką dėl maitinimo šuolių, skatindamas ilgalaikį sistemos stabilumą. Šis įsipareigojimas apsaugoti jūsų aparatinę įrangą pabrėžia MSI atsidavimą gaminti pagrindines plokštes, kuriose pirmenybė teikiama patvarumui ir stabilumui.

Maitinimo fazių įžeminimo struktūra yra išskirtinis MSI dizainas. Šis patentuotas dizainas leidžia slopinti elektromagnetinius trukdžius (EMI), kuriuos sukuria maitinimo fazės, ir padeda efektyviai perduoti šilumą į varinį sluoksnį, turintį įžeminimo savybių.

Sunkusis padengtas VRM radiatorius
VRM radiatorius dengia viršutinius MOS ir padeda išsklaidyti šilumą.

M.2 Shield Frozr
Sustiprintas M.2 terminis sprendimas padeda išlaikyti M.2 SSD saugų ir užtikrina neįtikėtiną našumą.

7 W/mK terminė tarpinė ir papildoma droselio tarpinė
Aukštos kokybės 7 W/mK MOSFET terminės tarpinės ir papildomos droselio terminės tarpinės užtikrina stabilų veikimą, kai visi branduoliai veikia dideliu greičiu.

Mikroschemų rinkinio radiatorius
Radiatorius sukurtas taip, kad sumažintų dulkes ir triukšmą, ir geba išlaikyti aukštą šilumos išsklaidymo efektyvumą.

SUKURTA PAŽANGIAUSIAM ASMENINIAM KOMPIUTERIUI, SKIRTAM ŽAIDIMAMS IR KŪRYBAI
Kai reikia tik greičiausio, AMD X800 serijos pagrindinė plokštė yra tinkamas pasirinkimas. Turėdama USB 4.0 integruotą, galingas spartinimo1 galimybes, greitesnį dviejų kanalų DDR5 atminties palaikymą, AMD EXPO™ technologiją ir PCIe® 5.0 palaikymą tiek grafikai, tiek NVMe, galite žaisti reikliausius žaidimus ir įgyvendinti didžiausius projektus su revoliuciniu AMD X800 serijos pagrindinės plokštės ir AMD Ryzen™ 9000, 8000 ir 7000 serijos procesorių našumu.

MSI PRO B850-S EVO WIFI. Procesoriaus gamintojas: AMD, Procesoriaus lizdas: Socket AM5, Suderinamos procesorių serijos: AMD Ryzen 7000 Series, AMD Ryzen 8000 Series, AMD Ryzen 9000 Series. Palaikomi atminties tipai: DDR5-SDRAM, Maksimali vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos saugojimo įrenginių sąsajos: M.2, SATA, Palaikomi saugojimo įrenginių tipai: HDD & SSD, RAID lygiai: 0, 1, 10. Ethernet sąsajos tipas: 2.5 Gigabit Ethernet, Aukščiausias Wi-Fi standartas: Wi-Fi 7 (802.11be), Wi-Fi standartai: Wi-Fi 7 (802.11be). Komponentas skirtas: PC, Pagrindinės plokštės formos faktorius: ATX, Pagrindinės plokštės mikroschemų rinkinio šeima: AMD

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą ATX korpusą, pritvirtinkite standartinėmis atraminėmis varžtomis ir tvirtinimo elementais, prijunkite 24 kontaktų ATX, 8 kontaktų ir 4 kontaktų procesoriaus maitinimo jungtis. Įdėkite procesorių į AM5 lizdą, laikydamiesi procesoriaus diegimo instrukcijų, ir pritvirtinkite procesoriaus aušintuvą pagal aušintuvo gamintojo nurodymus. Įdėkite DDR5 modulius į rekomenduojamus DIMM lizdus dviejų kanalų veikimui ir prijunkite NVMe arba SATA saugojimo įrenginius pagal poreikį. Pritvirtinkite EZ anteną prie integruotų Wi-Fi jungčių ir užfiksuokite išplėtimo korteles naudodami EZ PCIe Clip II. Naudokite integruotus EZ DEBUG ir EZ atminties aptikimo šviesos diodus aparatinės įrangos problemoms nustatyti pradinio paleidimo metu. Atnaujinkite arba sukonfigūruokite programinę-aparatinę įrangą per UEFI BIOS ir, kai reikia, naudokite MSI Center sistemos stebėjimui, dirbtinio intelekto valdomam derinimui ir spartinimui vienu paspaudimu.

Rekomendacijos

Norint stabilaus aukšto našumo veikimo, naudokite kokybiškus DDR5 modulius, įtrauktus į suderinamumo išteklius, užtikrinkite tinkamą oro srautą korpuse aplink VRM ir M.2 vietas, o didelio našumo NVMe diskams naudokite rekomenduojamas termines tarpines arba radiatorius. Spartindami stebėkite įtampas ir temperatūras per MSI Center arba BIOS ir įjunkite BIOS saugos funkcijas, pvz., apsaugą nuo viršsrovių.
