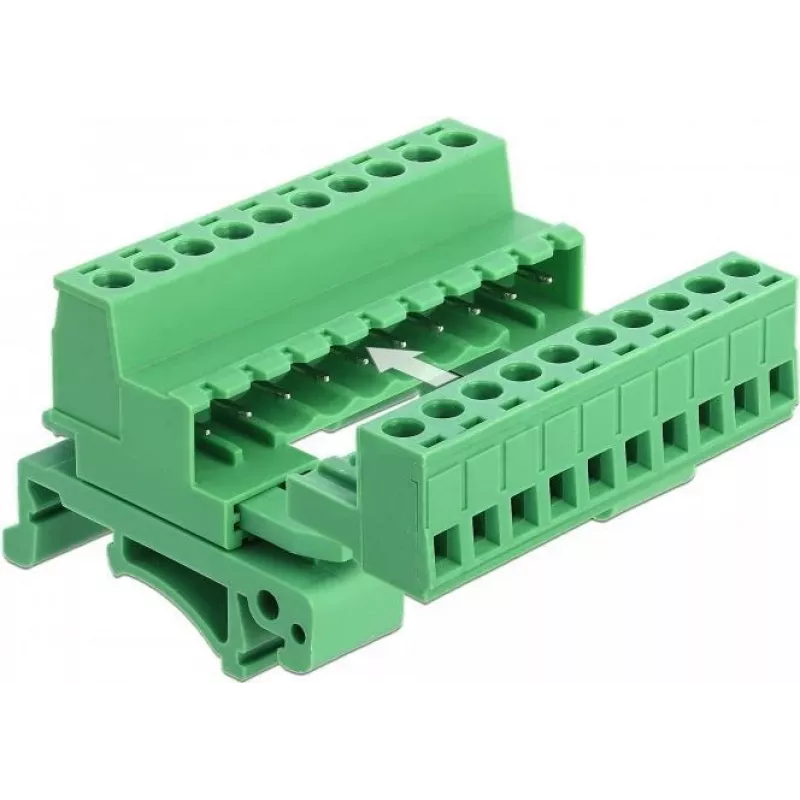

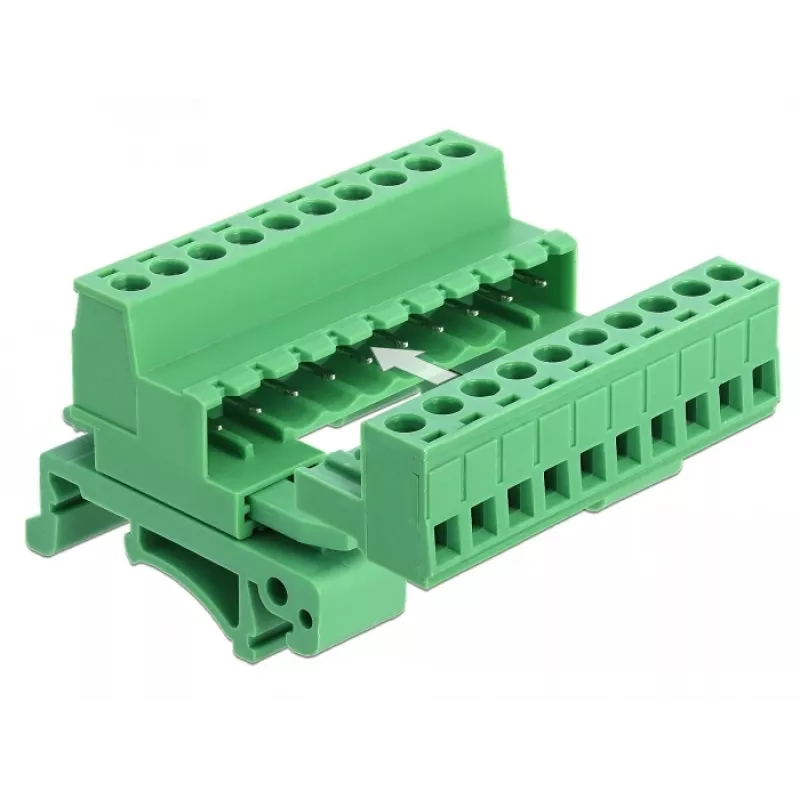

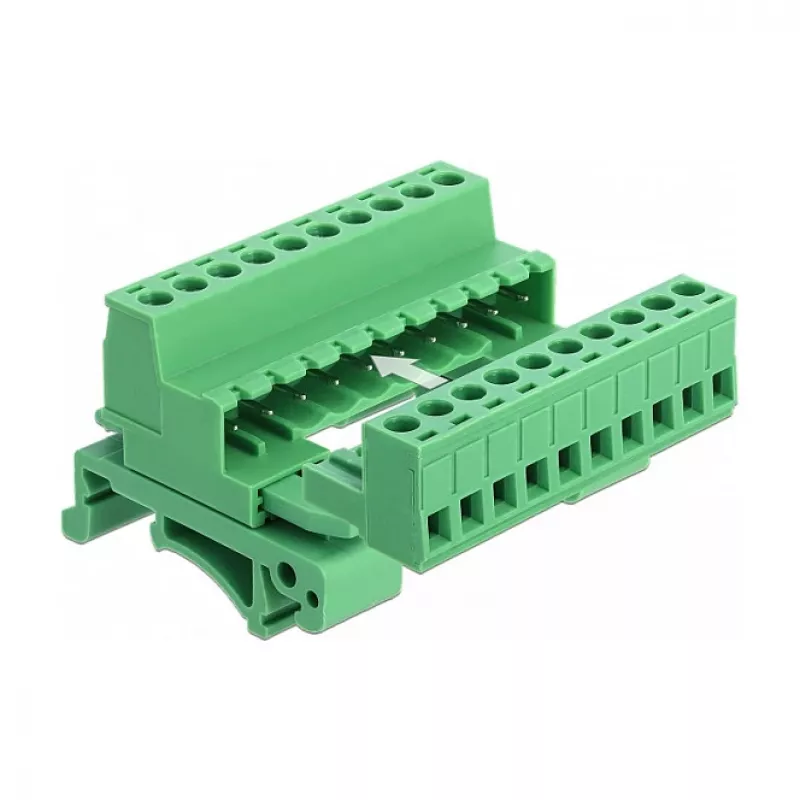

DELOCK gnybtų blokų rinkinys DIN bėgiui, 10 kontaktų, 5,08 mm žingsniu, kampuotas

Pramoninėse instaliacijose dažnai reikia patikimo ir tvarkingo būdo prijungti kelis laidus prie DIN bėgio. Šis gnybtų blokų rinkinys užtikrina saugų, kampuotą prijungimo tašką iki 10 polių, supaprastinantį laidų sujungimą valdymo spintose ir automatizavimo sistemose.

Kam skirta

Elektrikams, skydų surinkėjams ir automatizavimo inžinieriams, kuriems reikia patikimo kištukinio gnybtų bloko, montuojamo ant DIN bėgio. Idealiai tinka, kai erdvė ribota, o laidai turi būti įkišami 90 laipsnių kampu.

Pagrindinės savybės

• 10 polių kištukinis gnybtų blokų rinkinys su 5,08 mm žingsniu
• Kampuotas (90°) laidų įvedimas kompaktiškoms instaliacijoms

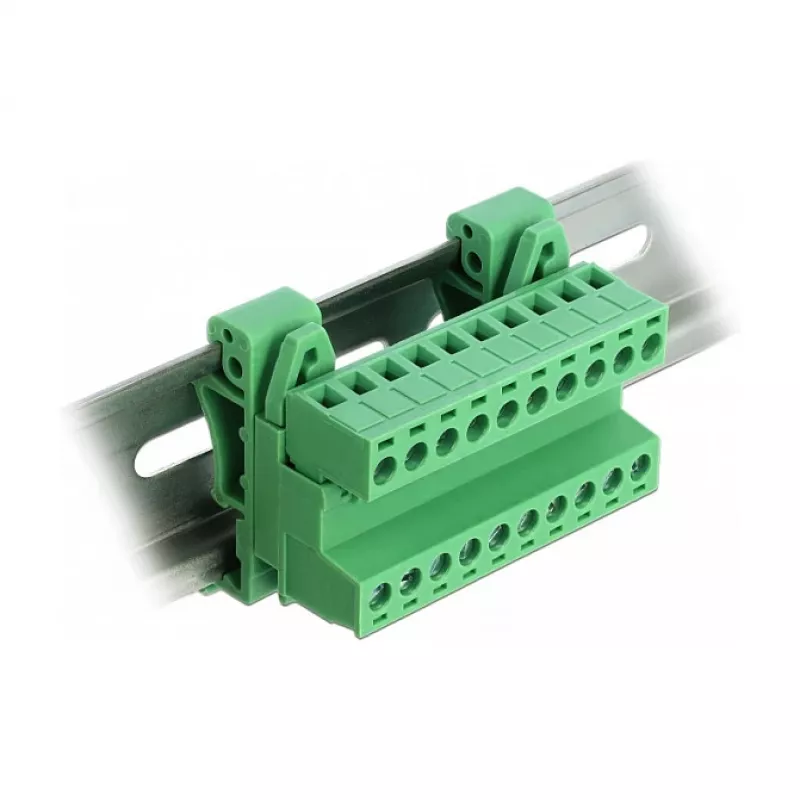

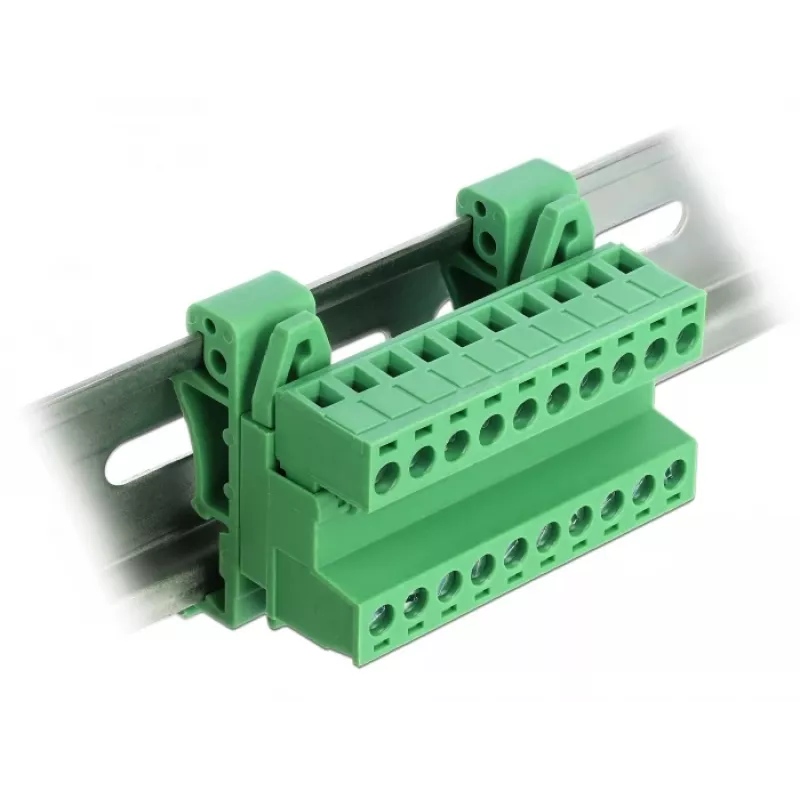

• Montavimas ant DIN bėgio (TS-35), užtikrinantis greitą ir saugų įrengimą
• Varžtinis gnybtų sujungimas kietiems ir suktiems laidams nuo 0,2 iki 2,5 mm² (24-12 AWG)
• Nominali įtampa 300 V, srovė 10 A
• Žalias poliamido 66 korpusas su žalvariniais, alavuotais kontaktais

Specifikacijos

• Produkto tipas: Kištukinis gnybtų blokų rinkinys
• Polių skaičius: 10
• Žingsnis: 5,08 mm
• Montavimo tipas: DIN bėgis (TS-35)
• Gnybtų orientacija: Kampuota (90 laipsnių)
• Laidų įvedimo kampas: 90 laipsnių
• Jungties tipas: Varžtinis gnybtas
• Laido skerspjūvis (kietas): 0,2 - 2,5 mm² (24-12 AWG)
• Laido skerspjūvis (suktinis): 0,2 - 2,5 mm² (24-12 AWG)
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Izoliacijos medžiaga: Poliamidas 66 (PA66)
• Kontaktų medžiaga: Žalvaris, alavuotas
• Varžtų medžiaga: Plienas, cinkuotas
• Darbinė temperatūra: -40°C iki +105°C
• Spalva: Žalia
• Atsparumas įtampai: 2000 V AC / 1 min
• Izoliacijos varža: >500 MΩ esant 500 V DC
• Varžtų sukimo momentas: 0,4 Nm
• Laido nuėmimo ilgis: 7-8 mm

Patarimai

Kad sujungimas būtų saugus, priveržkite varžtus 0,4 Nm sukimo momentu ir prieš įkišdami nuimkite laidų izoliaciją 7-8 mm. Prieš įjungdami maitinimą įsitikinkite, kad DIN bėgis tinkamai įžemintas, o gnybtų blokas visiškai įstatytas.
