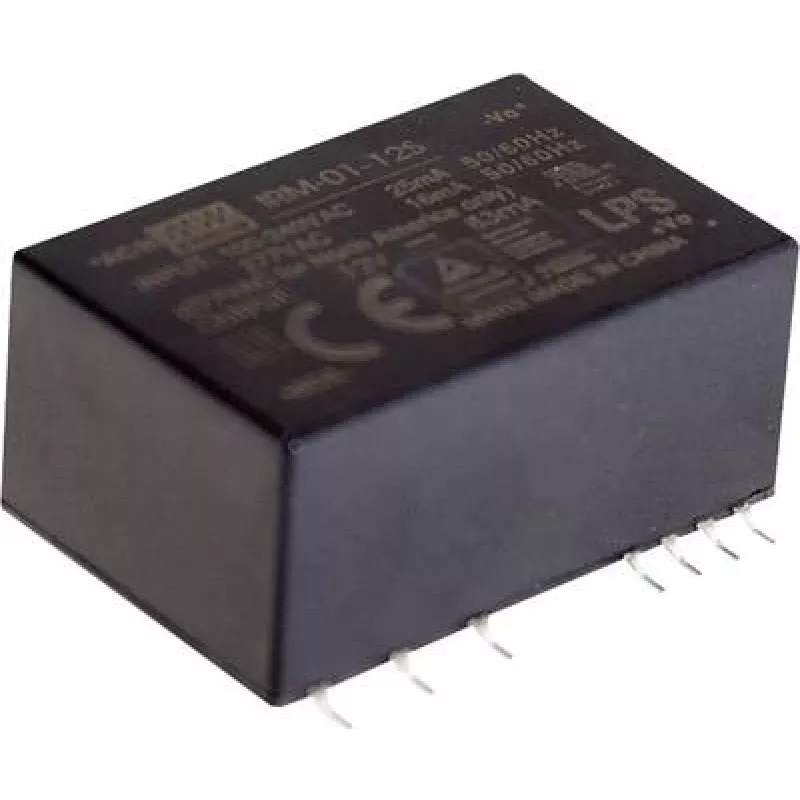

DC/DC keitiklis MEAN WELL IRM-01-12S, 1 W, 12 V išėj., 85–305 V įėj., RoHS

MEAN WELL IRM-01-12S yra kompaktiškas DC/DC keitiklis, teikiantis reguliuojamą 12 V išėjimą iš plataus 85–305 V kintamosios srovės įėjimo diapazono. Sukurtas mažos galios įrenginiams, šis 1 W modulis užtikrina patikimą įtampos keitimą mažame, užlietame SMD korpuse su nedideliu plotu (33,7 mm gylis, 15 mm aukštis) ir mažu svoriu. Jis atitinka RoHS reikalavimus ir yra skirtas montuoti ant spausdintinių plokščių bei naudoti elektroninėse konstrukcijose, kur reikalinga stabili 12 V magistralė ir izoliacija.

Privalumai

IRM-01-12S pasižymi stabiliu reguliavimu esant mažoms apkrovos srovėms, o kompaktiški matmenys supaprastina išdėstymą ankštose plokštėse. Platus 85–305 V kintamosios srovės įėjimo diapazonas leidžia suderinamumą su pasauliniais kintamosios srovės tinklais be papildomų komponentų. Užlieta konstrukcija ir paviršinis montavimas įgalina automatinį surinkimą ir sumažina išorinės apsaugos poreikį, o RoHS atitiktis palaiko aplinką tausojančias konstrukcijas.

Tinka

• Mažos galios įterptinėms sistemoms ir mikrovaldiklių plokštėms
• Pramoniniams valdymo ir stebėjimo moduliams
• Signalų apdorojimui ir nedidelei matavimo įrangai
• Telekomunikacijų ir tinklo pagalbiniams įrenginiams su kukliais galios poreikiais
• Vietos stokojančiai elektronikai ir kompaktiškiems buitiniams prietaisams

Pagrindinės specifikacijos

• Išėjimo įtampa: 12 V DC
• Išėjimo galia: 1 W (apytiksliai 0,083 A išėjimo srovė)
• Įėjimo įtampos diapazonas: 85–305 V AC
• Montavimo tipas: SMD (paviršinio montavimo komponentas) užlietame korpuse
• Matmenys: gylis 33,7 mm, aukštis 15 mm (apytiksliai nedidelio ploto forma)
• Svoris: apytiksliai 25,5 g
• Aplinkosauga: atitinka RoHS

Kaip naudoti

Padėkite IRM-01-12S ant spausdintinės plokštės pagal gamintojo rekomenduojamą litavimo plotelį ir lituokite naudodami standartinius SMD perlydymo arba rankinius litavimo procesus, tinkamus užlietiems moduliams. Užtikrinkite, kad kintamosios srovės įėjimas būtų prijungtas prie teisingų įėjimo aikštelių, o 12 V išėjimas imamas iš numatytų išėjimo aikštelių. Laikykitės izoliacijos tarpų ir saugos praktikos dirbdami su aukšta kintamosios srovės įtampa. Patikrinkite išėjimo įtampą esant numatomoms apkrovos sąlygoms ir, jei reikia, pridėkite filtravimo ar atsiejimo kondensatorių prie išėjimo pagal taikymo poreikius.

Rekomendacijos

Naudokite modulį jo vardiniame įėjimo diapazone ir venkite nuolatinio veikimo arti maksimalios išėjimo srovės, kad prailgintumėte tarnavimo laiką. Užtikrinkite pakankamą atstumą nuo šilumai jautrių komponentų ir, jei reikia, įdiekite įėjimo apsaugą nuo viršįtampių ar papildomą pereinamųjų procesų slopinimą aplinkose su nestabiliu elektros tinklu. Kritinėms reikmėms patikrinkite šiluminę elgseną tikslinėje spausdintinės plokštės topologijoje ir pridėkite išėjimo filtravimą, kad atitiktų tolesnius triukšmo reikalavimus.
