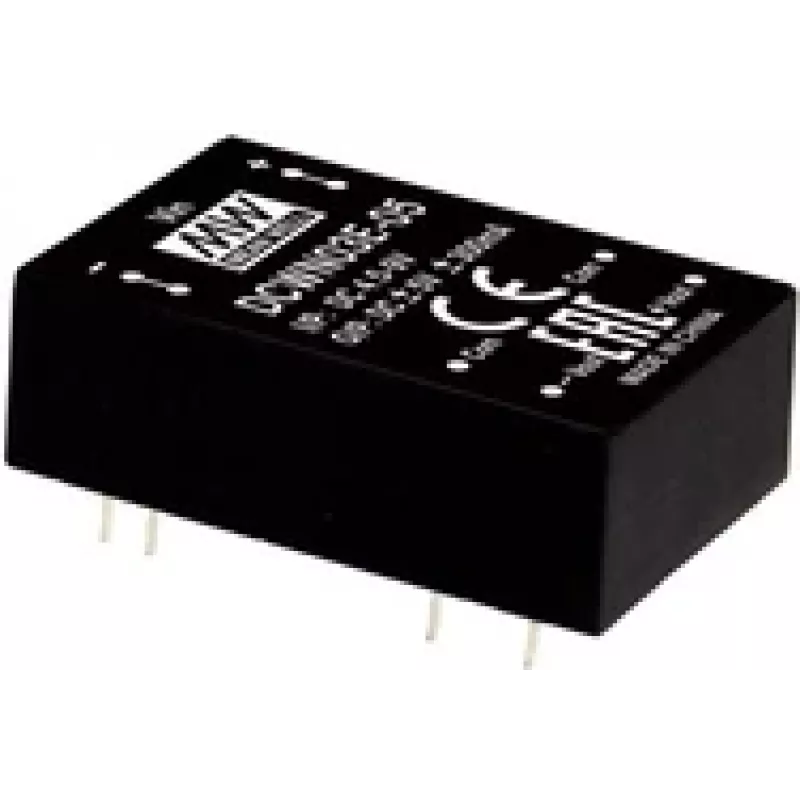

DC-DC keitiklis MEAN WELL DCWN03B-12 3W 18-36V 125mA

MEAN WELL DCWN03B-12 yra kompaktiškas DC-DC keitiklis, tiekiantis 3 W išėjimo galią. Jis priima 18–36 V nuolatinės srovės įėjimo įtampos diapazoną ir suteikia reguliuojamą 125 mA išėjimo srovę. Turėdamas mažus matmenis – 20,3 mm × 31,8 mm × 10,2 mm – modulis tinka įrenginiams ribotoje erdvėje, kur reikalingas patikimas įtampos keitimas ir plonas profilis.

Privalumai

Keitiklis pasižymi mažu nuospaudos plotu ir lengvu svoriu, išlaikydamas stabilią išėjimo srovę ir efektyvų galios keitimą. Platus įėjimo įtampos diapazonas leidžia lanksčiai naudoti su įvairiais maitinimo šaltiniais. Šiluminės savybės ir mechaniniai matmenys palengvina integravimą į kompaktiškus elektroninius mazgus be didelių korpusų ar mechaninių atramų pertvarkymo.

Tinka

• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kuriems reikalingas stabilus pagalbinis maitinimas
• Pramoninėms valdymo skydams ir jutikliams su ribota erdve maitinimo moduliams
• Telekomunikacijų įrangai ir sąsajų moduliams, kuriems reikalingi izoliuoti arba reguliuojami išėjimai
• Baterijomis maitinamoms ar transporto priemonių reikmėms, veikiančioms įėjimo įtampos diapazone

Pagrindinės specifikacijos

• Išėjimo galia: 3 W
• Įėjimo įtampos diapazonas: 18–36 V DC
• Išėjimo srovė: 125 mA
• Pakuotės matmenys: 20,3 mm × 31,8 mm × 10,2 mm
• Tipinis keitimo tipas: DC-DC žeminamasis/izoliacija pagal modulio konstrukciją

Kaip naudoti

Įdiekite DC-DC keitiklį ant stabilaus paviršiaus arba PCB pagal mechaninius matmenis. Prijunkite įėjimą prie nuolatinės srovės šaltinio, atitinkančio nurodytą 18–36 V diapazoną, laikydamiesi teisingo poliškumo. Prijunkite išėjimą prie apkrovos, kuriai reikalinga modulio teikiama reguliuojama srovė ar įtampa. Užtikrinkite pakankamą aušinimą arba oro srautą, kai modulis naudojamas arti galios ribų, ir prieš įjungdami maitinimą patikrinkite jungtis, kad išvengtumėte keitiklio ar prijungtos įrangos pažeidimo.

Rekomendacijos

Siekiant patikimo veikimo, laikykitės modulio vardinio įėjimo diapazono ribų ir venkite ilgalaikio veikimo esant maksimaliai aplinkos temperatūrai. Aplink modulį palikite bent minimalų tarpą šilumos išsklaidymui, o jei programa jautri elektriniams triukšmams, naudokite tinkamus atjungimo arba filtravimo elementus įėjimo ir išėjimo linijose.
