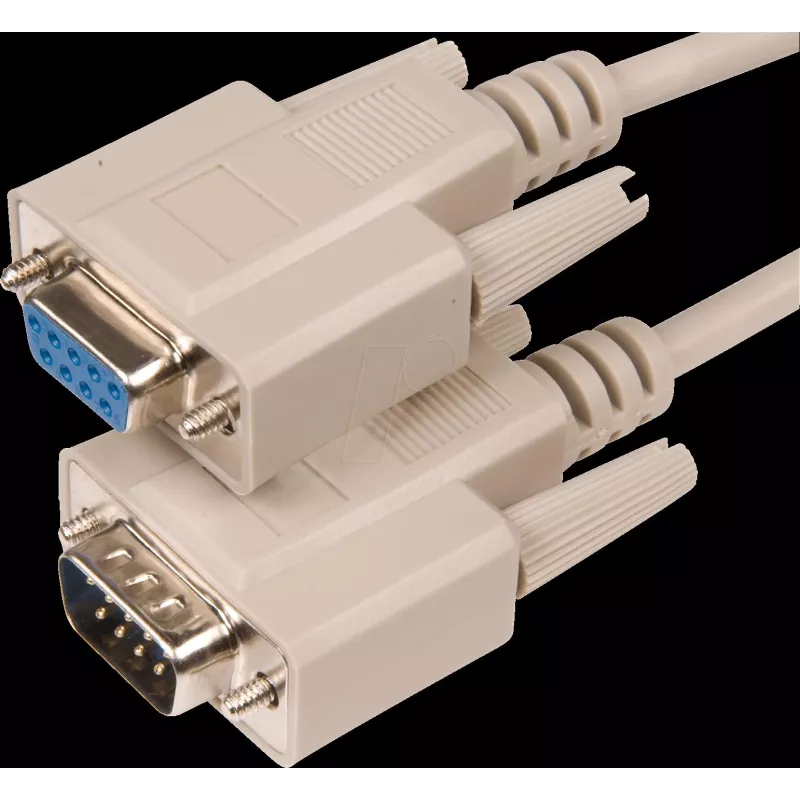

D-SUB prailginimo laidas ShiverPeaks AK 2303 9 kontaktų jungties laidas, 3 m

D‑SUB prailginimo laidas ShiverPeaks AK 2303 9 kontaktų jungties laidas, 3 m yra 3 metrų nuoseklusis prailginimo laidas su tiesia 9 kontaktų D‑SUB sąsaja, skirtas prailginti RS‑232 / nuosekliuosius ryšius. Kabelis tęsia esamą DB9 jungtį naudodamas 9 kontaktų kištuką viename gale ir 9 kontaktų lizdą kitame, leidžiant pratęsti signalus tarp įrenginių nekeičiant jungčių tipo. Jis skirtas patikimam signalo prailginimui aplinkoje, kur reikalingas standartinis 9 kontaktų Sub‑D jungiamumas.

Privalumai

Prailginimo laidas turi pilno dydžio 9 kontaktų Sub‑D sąsają, kuri išsaugo kontaktų priskyrimą ir signalo vientisumą per 3 m ilgį. Formuoti jungčių korpusai sumažina įtempimą galų vietose ir užtikrina nuoseklią mechaninę apsaugą. Tiesi kištuko‑lizdo konfigūracija supaprastina modemų, nuosekliųjų išorinių įrenginių ir senesnės įrangos prijungimą be adapterių. Neutrali konstrukcija palaiko įprastą RS‑232 signalizaciją ir yra suderinama su plačiu įrenginių asortimentu, naudojančiu standartinę DB9 jungtį.

Tinka

• RS‑232 nuosekliųjų ryšių linijų prailginimui tarp kompiuterių ir modemų
• Pramoninių valdiklių ir PLC prijungimui prie operatoriaus terminalų ar diagnostikos įrankių
• Nuosekliųjų spausdintuvų, brūkšninių kodų skaitytuvų ar etikečių spausdintuvų su DB9 sąsajomis prijungimui
• Ryšio su senesne įranga, naudojančia 9 kontaktų Sub‑D jungtis, palaikymui

Pagrindinės specifikacijos

• Jungties tipas: 9 kontaktų Sub‑D kištukas į 9 kontaktų Sub‑D lizdą
• Laido ilgis: 3,0 metrai
• Jungčių korpusas: formuotas, skirtas sumažinti įtempimą ir mechaninei apsaugai
• Numatytas signalo standartas: RS‑232 / nuoseklusis
• Konfigūracija: tiesi, vienas prie vieno kontakto atvaizdavimo (be lyties keitimo ar kontaktų konvertavimo)

Kaip naudoti

Prijunkite 9 kontaktų kištuką prie šaltinio įrenginio nuosekliojo prievado lizdo, o 9 kontaktų lizdą užmaukite ant paskirties įrenginio nuosekliojo prievado kištuko. Įsitikinkite, kad abu įrenginiai yra išjungti arba laikykitės gamintojų pateiktų karštojo prijungimo gairių prieš jungdami, jei to reikalaujama. Prijungus, patikrinkite nuosekliojo ryšio parametrus (perdavimo spartą, lyginumą, stabdymo bitus) priimančiame ir išoriniame įrenginiuose, kad jie atitiktų esamą RS‑232 konfigūraciją. Nutieskite kabelį vengdami aštrių lenkimų, stipraus suspaudimo ar elektrinio triukšmo šaltinių.

Rekomendacijos

Geriausiam veikimui laikykitės nurodyto 3 m ilgio ir venkite tiesti šalia aukštos įtampos elektros linijų ar variklių. Naudokite ferito šerdis arba ekranuotą tiesimą, jei aplinkoje yra padidėjęs elektromagnetinis triukšmas. Jei reikia ilgesnių atstumų ar signalo stiprinimo, apsvarstykite kartotuvų arba RS‑232 į RS‑422 / RS‑485 keitiklių, tinkamų jūsų taikymui, naudojimą.
