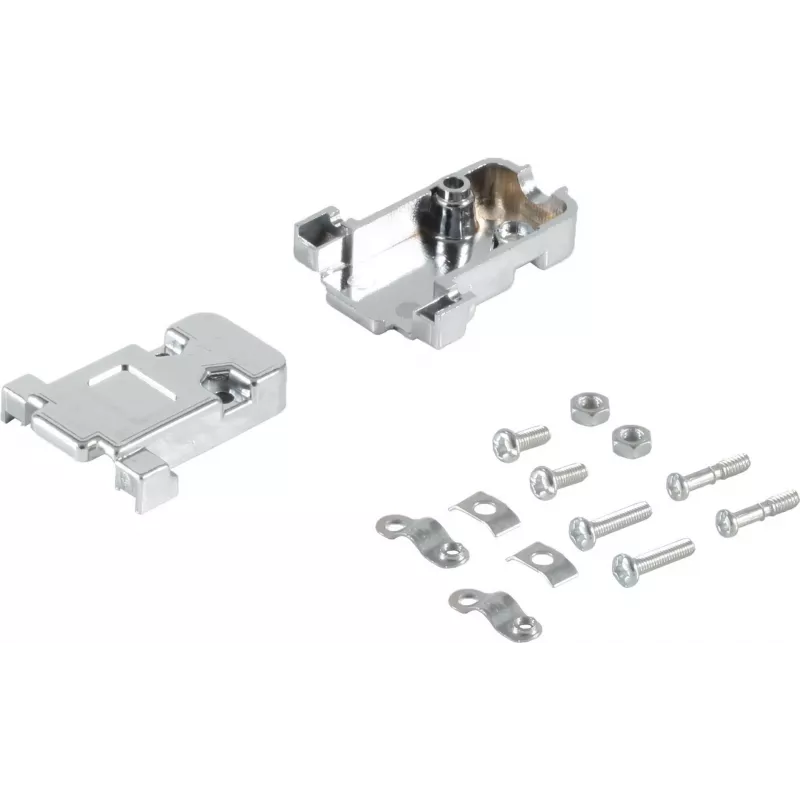

D‑Sub 9‑pin (Sub-D) jungtis metalizuota, ShiverPeaks 79109‑M

ShiverPeaks S/CONN 79109‑M yra metalizuota 9‑pin D‑Sub (Sub‑D) jungtis, sukurta patikimam signalų ir duomenų sąsajos kūrimui. Kompaktiškame stačiakampiame metalizuotame korpuse yra devyni kontaktai, išdėstyti standartiniu D‑sub išdėstymu, užtikrinantys pažįstamą mechaninę ir elektrinę sąsają nuosekliems, lygiagretiesiems ir nestandartiniams kabelių mazgams. Jungtis tinka montuoti ant spausdintinės plokštės (PCB) arba kabelio pramoninėje, matavimo ir ryšio įrangoje, kur reikalingas patvarus metalinis korpusas ir tikslus kontaktų išlygiavimas.

Privalumai

Metalizuotas korpusas užtikrina mechaninį tvirtumą ir geresnį elektromagnetinį ekranavimą, palyginti su nemetalizuotais korpusais, o standartinis 9‑pin kontaktų išdėstymas garantuoja suderinamumą su esamais Sub‑D kabeliais ir įrenginiais. Kompaktiška stačiakampė forma leidžia efektyviai išnaudoti skydo ir plokštės erdvę, o metalo apdaila padeda palaikyti jungties įžeminimą ir ilgalaikį patvarumą reikliose aplinkose.

Tinka

• Nuoseklioms RS‑232/RS‑422/RS‑485 jungtims ir senesnio tipo ryšio prievadams
• Matavimo ir reguliavimo įrangai, kuriai reikalingos stabilios duomenų linijos
• Nestandartiniams kabelių mazgams ir adapteriams pramoninėms valdymo sistemoms
• Montavimui ant plokštės ar skydo, kai reikalingas mechaninis ekranavimas ir įžeminimas

Pagrindinės specifikacijos

• Jungties tipas: 9‑pin D‑Sub (Sub‑D) standartinis kontaktų išdėstymas
• Korpuso medžiaga / apdaila: metalizuotas korpusas, užtikrinantis geresnį ekranavimą ir mechaninį stiprumą
• Montavimo galimybės: tinka montuoti ant plokštės arba prijungti prie kabelio, priklausomai nuo varianto
• Kontaktų konfigūracija: devyni signaliniai kontaktai nuosekliosioms ir lygiagrečiosioms sąsajoms
• Taikymo aplinka: sukurta pramoninei, matavimo ir ryšio įrangai

Kaip naudoti

Įstatykite jungtį pagal savo įrenginio mechaninius brėžinius, sulygiuodami D formos korpusą su atitinkama skydo išpjova arba kabelio korpusu. PCB variantams, prilituokite arba įspauskite kontaktų išvadus į plokštę, laikydamiesi gamintojo rekomenduojamų litavimo profilių ir įžeminimo praktikų. Kabelių mazgams, užbaikite devynis laidininkus prie atitinkamų kaiščių naudodami tinkamus užspaudimo ar litavimo būdus ir užtikrinkite saugų įtempimo sumažinimą. Prieš įjungdami prijungtą įrangą patikrinkite kaiščių priskyrimą, kad išvengtumėte laidų klaidų.

Rekomendacijos

Naudokite tinkamą metalizuoto korpuso įžeminimą, kad išlaikytumėte EMC našumą. Pasirinkite įtempimo mažinimo ir montavimo įrangą, pritaikytą darbo aplinkai, kad išvengtumėte mechaninio streso kontaktams. Prieš pakartotinius sujungimus patikrinkite jungimo sąsajas, ar nėra užteršimo ar pažeidimų, kad užtikrintumėte patikimą signalų perdavimą.
