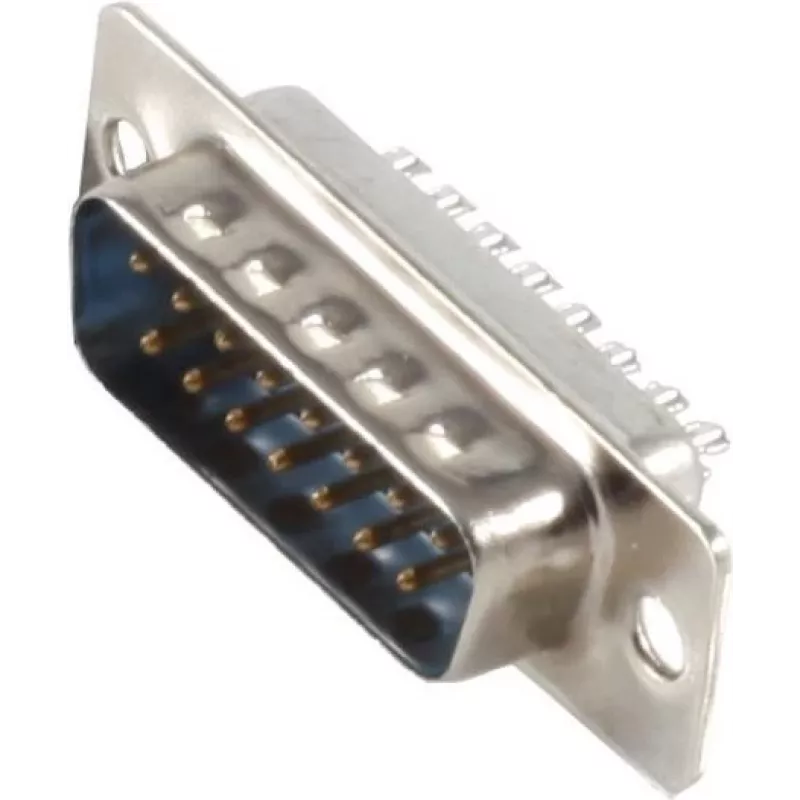

D-sub (15 kontaktų) jungtis ShiverPeaks 79115-1 — 15 kontaktų nuoseklioji/lygiagrečioji sąsaja

ShiverPeaks D-sub 15 kontaktų jungtis, modelis 79115-1, yra kompaktiška 15 kontaktų sąsaja, skirta nuosekliųjų ir lygiagrečiųjų signalų jungtims. Ji atitinka standartinį SUB-D formos faktorių, kad užtikrintų patikimą kištukinį/lizdinį sujungimą duomenų, valdymo ir periferinėms linijoms pramoninėje, garso ir vaizdo bei kompiuterinėje įrangoje. Jungtis skirta kabelių mazgams, montavimui ant skydo ir įrenginių tarpusavio jungtims, kai reikalinga stabili 15 kontaktų D-sub sąsaja.

Privalumai

Jungtis siūlo kompaktišką, standartizuotą 15 kontaktų išdėstymą, užtikrinantį suderinamumą su daugybe nuosekliųjų ir lygiagrečiųjų įrenginių. Jos konstrukcija palaiko saugų sujungimą ir stabilų elektrinį kontaktą, sumažindama pertraukiamas jungtis vibracijos ar dažno junginėjimo sąlygomis. Dizainas tinkamas litavimo stiliaus kabelio užbaigimui ir integravimui į laidų rinkinius ar skydo montavimo sąsajas, užtikrinant nuspėjamą elektrinį kelią signalo ir valdymo linijoms.

Tinka

• Nuosekliųjų duomenų linijos (RS-232/RS-422/RS-485 suderinama instaliacija)
• Lygiagrečiosios valdymo ir periferinės jungtys
• Garso ir vaizdo įrangos jungtys
• Pramoniniai valdymo pultai ir prietaisai
• Kabelių mazgai ir nestandartiniai laidų rinkiniai

Pagrindinės specifikacijos

• Jungties tipas: D-sub 15 kontaktų (SUB-D, 15 kontaktų)
• Kontaktų išdėstymas: 15 kontaktų standartiniame D-sub išdėstyme
• Užbaigimo būdas: litavimo puodelio / litavimo tipo kabelio užbaigimas, tinkamas rankiniam arba banginiam litavimui
• Montavimo parinktys: montavimas ant kabelio ir ant skydo
• Kontaktų tipų parinktys: vyriški ir moteriški kištukai, prieinami tipinėse D-sub porose
• Naudojimas: signalo ir valdymo linijų perdavimas nuosekliosiose ir lygiagrečiosiose sąsajose

Kaip naudoti

Paruoškite kabelio laidus, nuimdami izoliaciją iki ilgio, tinkamo litavimo puodeliams. Jei reikia, alavuokite laidus, tada įkiškite kiekvieną laidą į atitinkamą litavimo puodelį pagal numatyto nuosekliojo ar lygiagrečiojo protokolo sujungimo schemą. Patikimai prilituokite kiekvieną jungtį, patikrinkite, ar nėra šalto litavimo defektų, ir sumontuokite bet kokius pateiktus izoliatorius ar įtempimo mažinimo elementus. Montuojant ant skydo, sulygiuokite jungtį su skydo išpjova ir pritvirtinkite naudodami montavimo įrangą; patikrinkite, ar jungiamos jungtys švariai susijungia, o rankiniai varžtai ar fiksavimo mechanizmai yra priveržti, kad būtų išvengta judėjimo.

Rekomendacijos

Triukšmui jautrioms signalų linijoms naudokite tinkamą kabelio ekranavimą ir įžeminimo praktiką, o užtikrindami teisingą kontaktų priskyrimą vadovaukitės prijungtos įrangos instaliacijos standartu. Venkite per didelio lenkimo litavimo užbaigimo vietoje ir užtikrinkite, kad būtų naudojamas įtempimo mažinimas, siekiant išvengti mechaninio streso litavimo jungtims.
