BlueOptics SFP5142FU3MKB InfiniBand šviesolaidinis kabelis 3 m 4x SC MPO

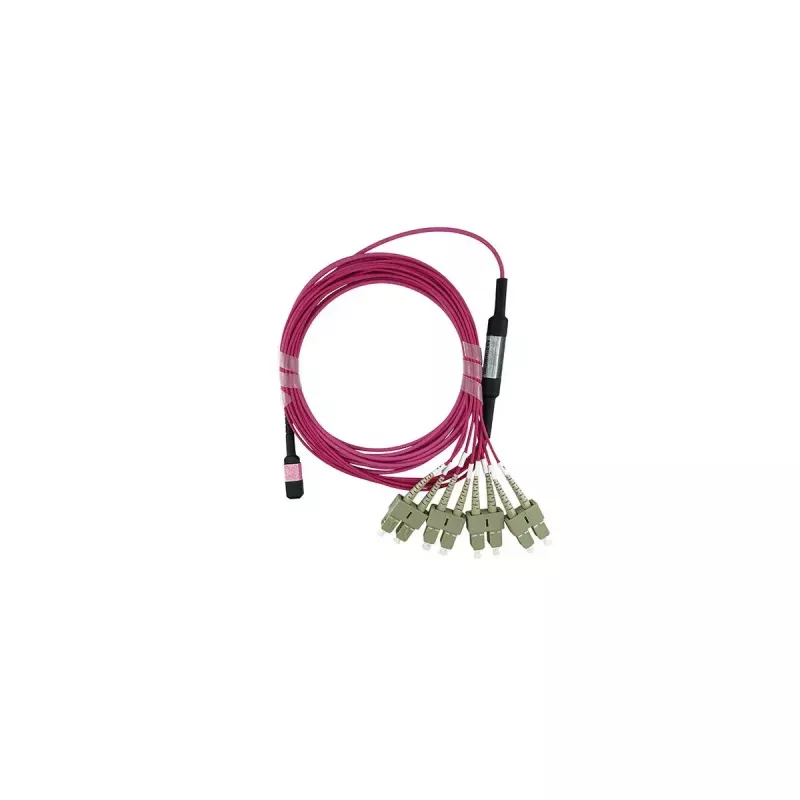

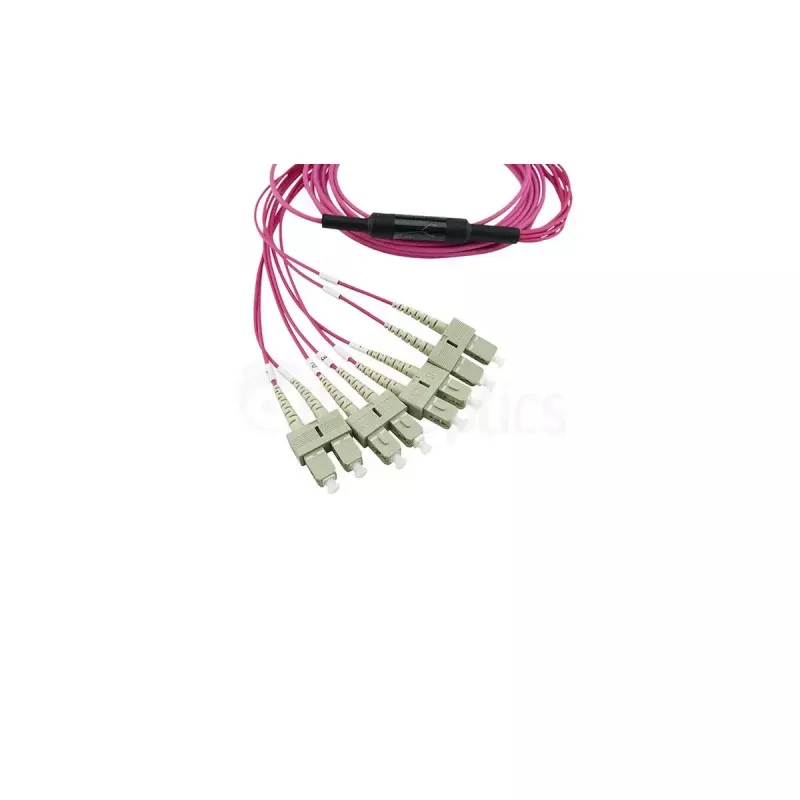

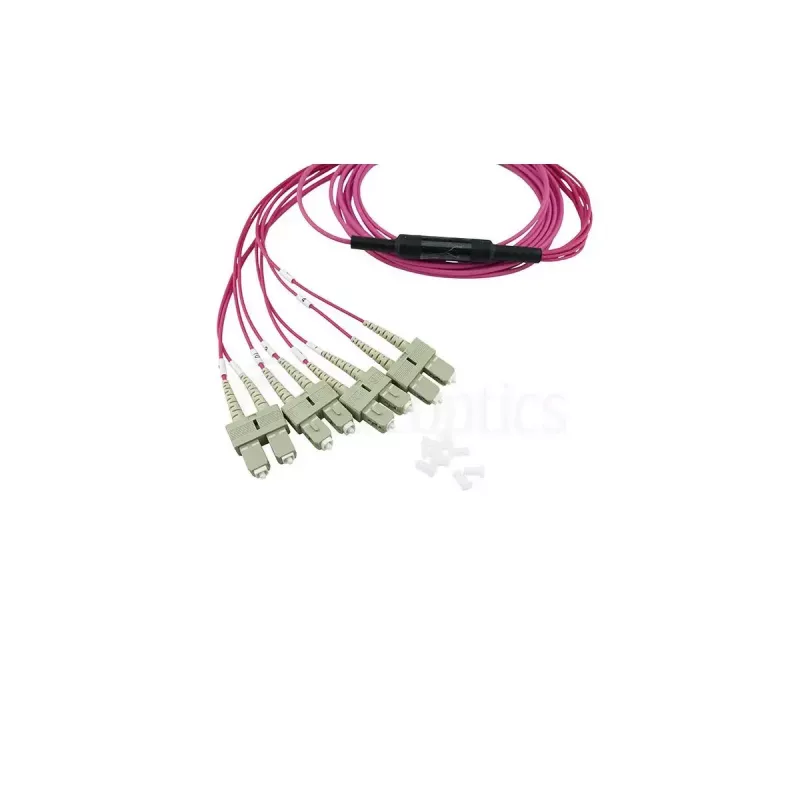

„BlueOptics SFP5142FU3MKB InfiniBand“ šviesolaidinis kabelis yra 3 m ilgio MPO–4xSC atšakos kabelis, skirtas daugiamodiams OM4 tinklams. Jis užtikrina dvipusį ryšį su MPO (daugiaskaidule „push-on“) jungtimi viename gale ir keturiomis SC dvipusėmis jungtimis kitame, naudojant 50 µm šerdies skaidulas, optimizuotas 850 nm perdavimui. Kabelis turi 8 skaidulų konfigūraciją, tinkamą QSFP ir panašioms didelio tankio jungtims, o jo apvalkalas pagamintas iš antipireno LSZH medžiagos, skirtos įrengimams, kur reikia mažai dūmų ir nulinės halogenų emisijos.

Privalumai

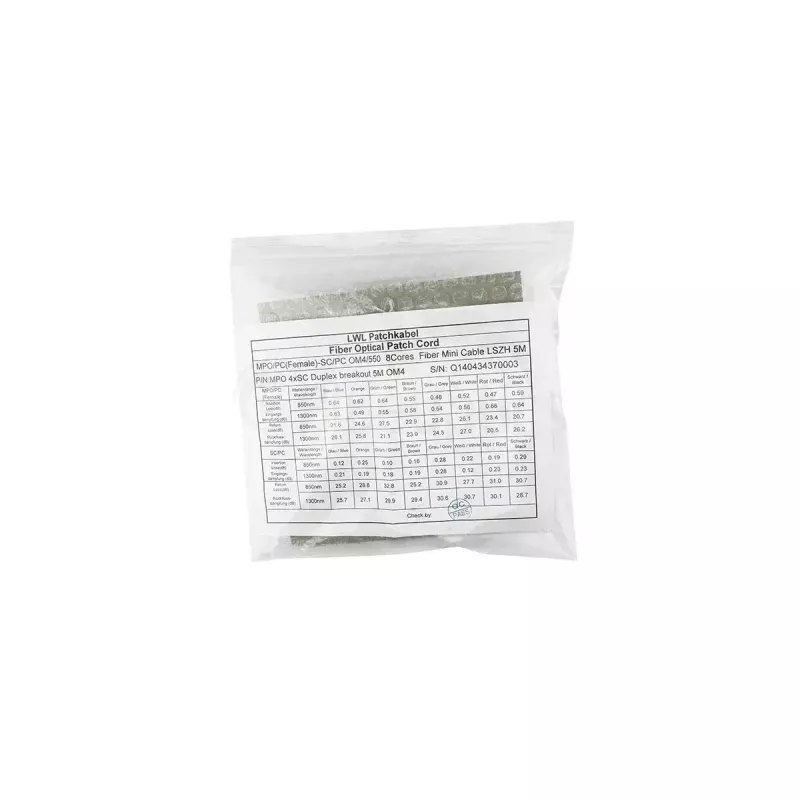

Šis MPO–4xSC atšakos kabelis sumažina montavimo laiką, nes nereikia sujungimų ir sudėtingo lauko surinkimo, todėl galima greitai diegti duomenų centruose ir kabelių spintose. OM4 daugiamodės skaidulos pasižymi mažais įterpimo nuostoliais ir dideliais grįžtamaisiais nuostoliais, užtikrinančiais patikimą signalo vientisumą trumpais ir vidutiniais atstumais. Aukštos kokybės keraminiai antgaliai ir žinomų gamintojų jungčių komponentai užtikrina stabilų sujungimą ir ilgą jungčių tarnavimo laiką, o gamykliniai bandymai interferometru ir OTDR suteikia atsekamus įterpimo ir grįžtamųjų nuostolių matavimus.

Tinkama

Pagrindinės specifikacijos

Kaip naudoti

Prijunkite MPO galą prie QSFP arba MPO kasetės/kabelio sąrankos MPO prievado, o keturias SC dvipuses jungtis įjunkite į atitinkamus SC prievadus komutatoriuose, siųstuvuose-imtuvuose arba paskirstymo skydeliuose. Užtikrinkite teisingą MPO orientaciją ir poliškumą, suderindami MPO kontaktų išdėstymą su numatomomis linijomis (kontaktai 1–4 ir 9–12 tipiniam QSFP naudojimui). Nutieskite kabelį vengdami staigių lenkimų, mažesnių už gamintojo nustatytą minimalų lenkimo spindulį, ir pritvirtinkite kabelį, kad jungtys nebūtų apkrautos. Nereikia jokių lauko sujungimų ar specialių įrankių; jei reikia, naudokite pateiktą gamyklinio bandymo ataskaitą ryšio veikimui patikrinti.

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, laikykite jungtis už korpuso, kad neužterštumėte antgalių paviršių; prieš sujungdami nuvalykite jungčių galinius paviršius tinkamomis skaidulų valymo priemonėmis. Išlaikykite lenkimo spindulius ir venkite gniuždančių jėgų LSZH apvalkalui. Įrengimo patikros metu naudokite gaminio OTDR/interferometro bandymo ataskaitą ir užtikrinkite suderinamumą su MPO kasetėmis bei QSFP siųstuvais-imtuvais, skirtais OM4 daugiamodžiam darbui.
