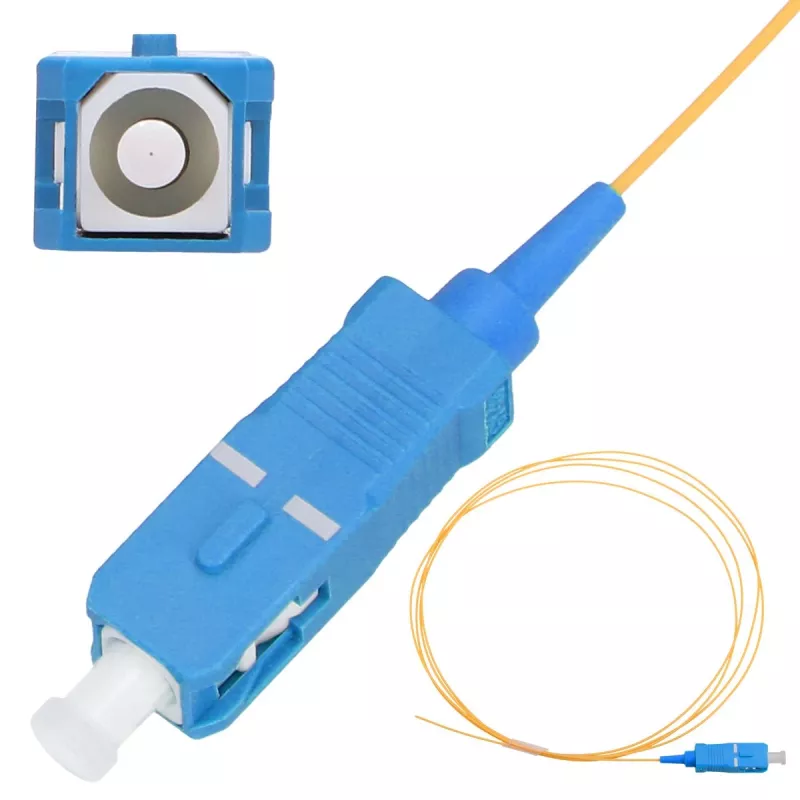

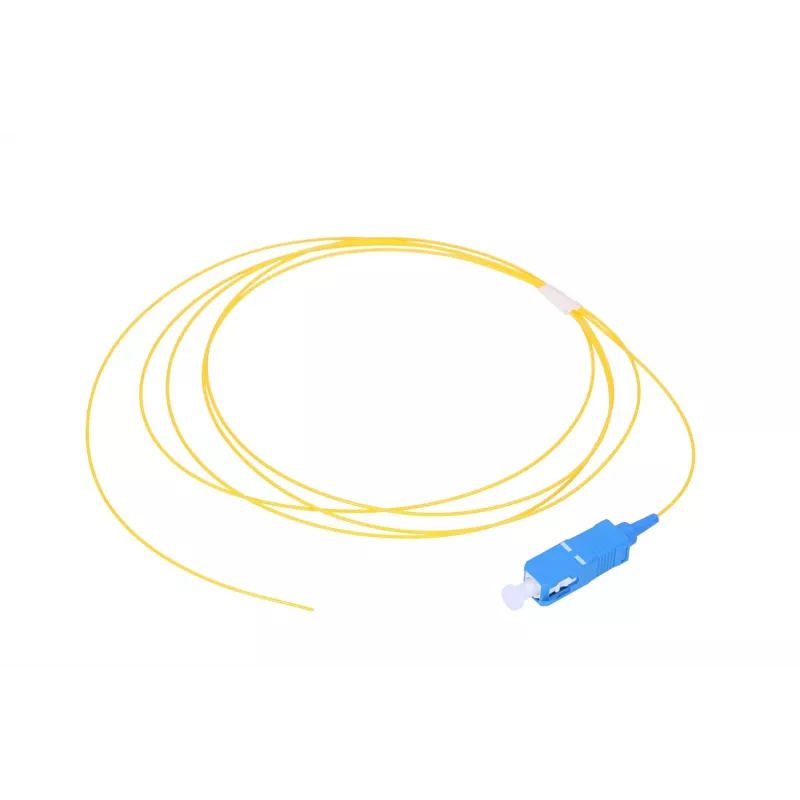

Pigtail SC/UPC vienmodis Extralink G.657.A1 900µm FTTH kabelis 1,5 m

Pigtail SC/UPC vienmodis Extralink G.657.A1 900µm FTTH kabelis 1,5 m yra gamykloje užbaigtas vienmodis šviesolaidinis įvadas, skirtas vidaus FTTH ir FTTx instaliacijoms. Pigtail naudoja G.657.A1 optinį pluoštą su 900 µm danga ir viename gale yra užbaigtas SC/UPC jungtimi, suteikiančia paruoštą sąsają suvirinimui arba įdėjimui į paskirstymo skydus ir dėžutes. 1,5 m ilgis leidžia patogų maršrutizavimą nuo užbaigimo taškų iki suvirinimo dėklų ar jungčių abonentų korpusuose ir spintose.

Privalumai

Šiame pigtaile naudojamas G.657.A1 pluoštas pasižymi padidintu atsparumu lenkimui, išlaikant mažą slopinimą, o tai padeda išsaugoti signalo kokybę ankštuose maršrutuose ir kompaktiškuose paskirstymo korpusuose. SC/UPC jungtis užtikrina stabilias, mažo atspindžio vienmodes jungtis, tinkamas FTTH diegimui. 900 µm danga suteikia mechaninę apsaugą ir lankstumą tvarkant ir organizuojant suvirinimo spintose bei abonentų išvaduose. Iš anksto užbaigti galai sumažina instaliacijos laiką, nes nereikia lauko jungčių montavimo.

Tinka

• FTTH ir FTTx abonentų atšakų jungtims
• Vidaus maršrutizavimui paskirstymo dėžutėse ir suvirinimo spintose
• Suvirinimui su magistraliniais pluoštais arba užbaigimui paskirstymo skyduose
• Klientų patalpų įrangai ir optiniams išvadams

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1
• Jungties tipas: SC/UPC viename gale, plikas pluoštas kitame, skirtas suvirinimui
• Dangos skersmuo: 900 µm
• Ilgis: 1,5 m
• Naudojimo aplinka: vidaus, FTTH/FTTx
• Lenkimo charakteristikos: sumažintas lenkimo spindulys su mažu papildomu slopinimu

Kaip naudoti

Nutieskite pigtail nuo abonento išvado ar paskirstymo skydo iki suvirinimo dėklo ar užbaigimo taško, pritvirtindami jį kabelių tvarkymo priedais, kad išvengtumėte įtempimo. Paruoškite pliko pluošto galą pagal standartines suvirinimo procedūras, nuskelkite ir suvirinkite su tinklo pluoštu, tada apsaugokite suvirinimą tinkama mova. Įkiškite SC/UPC jungties galą į atitinkamą adapterį ar paskirstymo skydo prievadą. Laikykite 900 µm dengtą dalį apsauginiame vamzdelyje arba suvirinimo laikiklyje, kad išvengtumėte mikrolenkimų ir mechaninio įtempimo.

Rekomendacijos

Imkite pigtail tik už jungties korpuso ir padengto pluošto; venkite liesti ar užteršti įvorę. Prieš įkišdami naudokite tinkamus valymo įrankius. Kur įmanoma, išlaikykite lenkimo spindulius, didesnius nei minimalūs rekomenduojami G.657.A1, ir pritvirtinkite pluoštą suvirinimo dėkluose, kad išvengtumėte judėjimo. Geriausiems rezultatams po instaliacijos atlikite galinio paviršiaus patikrą ir naudokite dulkių gaubtelius, kai prievadai nenaudojami.
