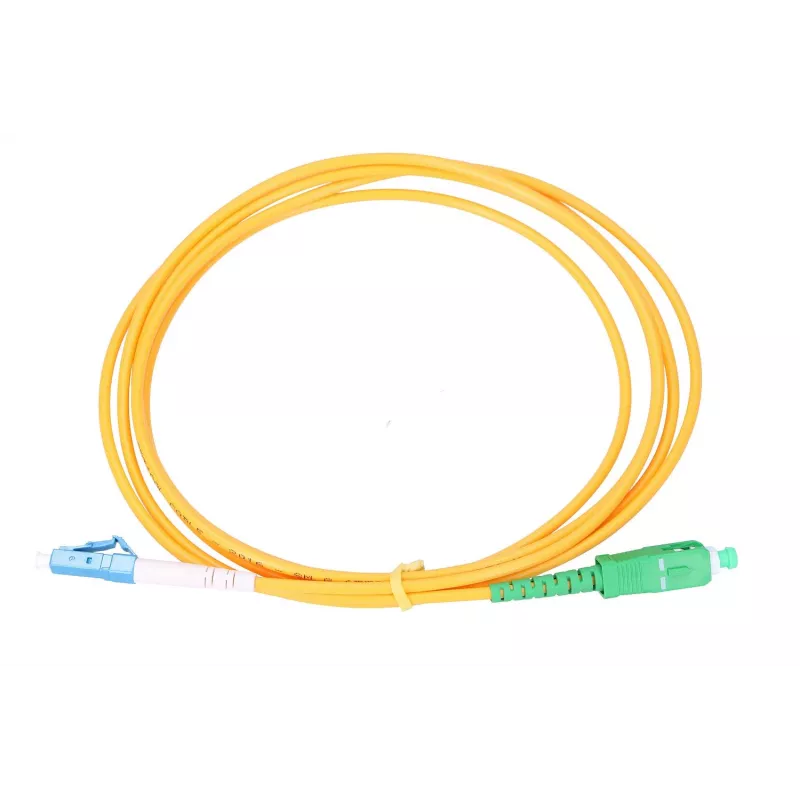

Patchcord Extralink SC/APC į LC/UPC Vienmodis G.652D 3mm 10m Simpleksinis

Patchcord Extralink SC/APC į LC/UPC Vienmodis G.652D 3mm 10m Simpleksinis yra vienmodis šviesolaidinis komutacinis kabelis, skirtas mažų nuostolių jungtims telekomunikacijų ir duomenų tinkluose. Kabelis naudoja G.652D vienmodį pluoštą ir turi SC/APC jungtį viename gale bei LC/UPC jungtį kitame, su 3 mm išoriniu apvalkalu ir 10 m ilgiu. Šis simpleksinis kabelis skirtas tiesioginėms jungtims, pataisos skydams ir FTTH terminavimui, kur reikalingos kompaktiškos jungtys ir patikimas optinis veikimas.

Privalumai

Extralink komutacinis kabelis užtikrina mažus įterpimo nuostolius ir stabilias grįžtamojo signalo slopinimo charakteristikas dėl SC/APC ir LC/UPC poliruotų jungčių bei G.652D vienmodžio pluošto derinio. Jo 3 mm apvalkalas suteikia mechaninę apsaugą ir lengvą montavimą, išlaikant lankstumą maršrutizavimui įrangos stovuose ir vamzdynuose. Simpleksinė terminacija užtikrina paprastą vieno pluošto jungtį tarp įrenginių su skirtingų tipų jungtimis, sumažinant papildomų adapterių poreikį.

Tinka

• ONT/ONU prijungimui prie vidaus įrangos FTTH įrenginiuose
• Pataisos skydo prie optinio siųstuvo-imtuvo jungtims duomenų spintose
• Telekomunikacijų įrenginių, tokių kaip medijos keitikliai ir komutatoriai, tarpusavio sujungimui
• Laboratoriniams ir bandymų stendams, kuriems reikalingos vienmodės tiesioginės jungtys

Pagrindinės specifikacijos

• Pluošto tipas: G.652D vienmodis
• Konfigūracija: simpleksinis (vienas pluoštas)
• Jungtys: SC/APC (vienas galas) į LC/UPC (kitas galas)
• Kabelio išorinis skersmuo: 3 mm
• Ilgis: 10 m
• Poliravimo tipas: APC SC pusėje, UPC LC pusėje
• Tipinis naudojimas: vidaus kabeliavimas, pataisymas ir įrangos sujungimai

Kaip naudoti

Nutieskite pataisos laidą tarp dviejų įrenginių, užtikrindami švelnius lenkimus ir vengdami ankštų kilpų; išlaikykite rekomenduojamą minimalų lenkimo spindulį 3 mm vienmodžiui kabeliui. Įkiškite SC/APC jungtį į atitinkamą SC/APC adapterį arba prievadą, kol išgirsite spragtelėjimą, tada įkiškite LC/UPC jungtį į atitinkamą LC/UPC lizdą. Patikrinkite teisingą orientaciją APC (kampuotam) ir UPC (plokščiam) galiniams paviršiams, kad užtikrintumėte mažą grįžtamojo signalo slopinimą. Po prijungimo, pritvirtinkite perteklinį kabelio ilgį pataisos skydo kabelių valdymo dėkle arba kabelių organizatoriuje, kad išvengtumėte įtempimo jungtims.

Rekomendacijos

Laikykite jungčių galinius paviršius švarius ir uždengtus, kai nenaudojami; prieš sujungdami naudokite tinkamus pluošto valymo įrankius. Venkite per didelio lenkimo, gniuždymo ar tempimo apkrovos kabeliui. Optimaliam optiniam veikimui patvirtinkite jungčių suderinamumą (APC vs UPC) su prijungta įranga ir, jei kyla signalo problemų, apžiūrėkite galinius paviršius mikroskopu.
