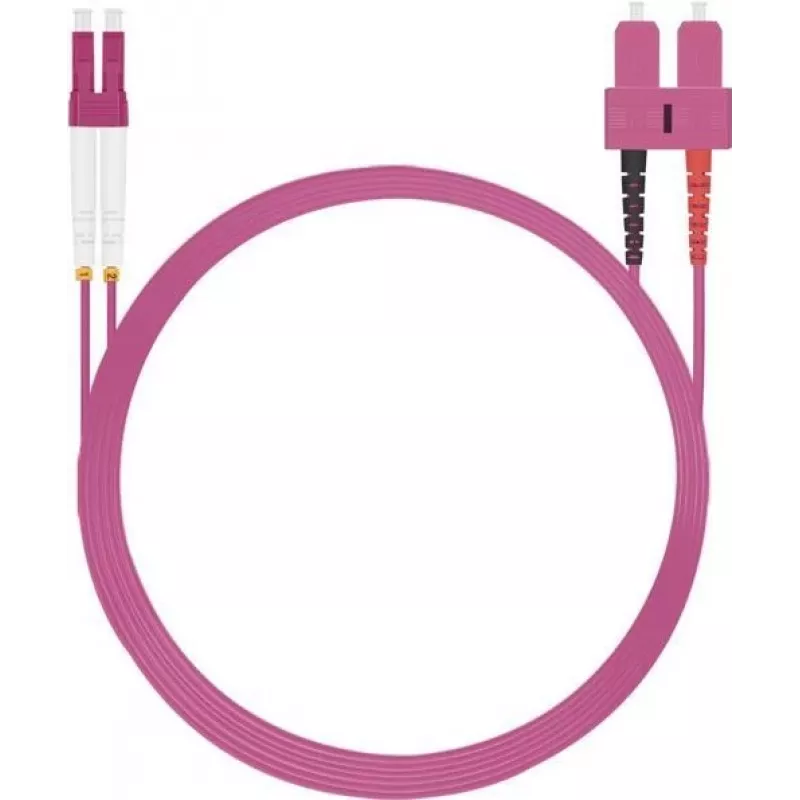

Šviesolaidinis kabelis Helos 7,5 m OM4 LC/SC

„Helos“ 7,5 m OM4 LC/SC šviesolaidinis kabelis yra daugiamodis komutacinis kabelis, skirtas trumpojo nuotolio, didelio pralaidumo jungtims. Turėdamas 50 µm šerdies skersmenį ir OM4 klasifikaciją, jis palaiko pilną dvikryptį ryšį ir yra skirtas naudoti duomenų centruose, serverių patalpose ir įmonių tinkluose. 7,5 metro kabelio ilgis suteikia lankstumo jungiant tarp stovų ar įrangos, išlaikant mažą slopinimą ir nuspėjamą optinį veikimą.

Privalumai

Šis OM4 daugiamodis kabelis užtikrina didesnį modų pralaidumą, palyginti su žemesnės klasės daugiamodžiais tipais, todėl pagerina 10 Gb/s ir didesnės spartos programų veikimą trumpais atstumais. LC ir SC jungčių derinys užtikrina suderinamumą su įvairiais siųstuvais-imtuvais ir pataisos skydais. Pilno dvikrypčio ryšio konfigūracija užtikrina vienalaikius siuntimo ir priėmimo kanalus, sumažindama atskirų vienagyslių linijų poreikį. Iš anksto sumontuotos jungtys supaprastina montavimą ir sumažina užbaigimo klaidas.

Tinka

• Duomenų centrų jungtims tarp stovų ir tarp komutatorių
• Serverių jungtims įmonių ir kolokacijos aplinkose
• Didelės spartos daugiamodėms linijoms 10 Gb/s ir 40 Gb/s trumpojo nuotolio diegimams
• Pataisos skydams ir šviesolaidžių paskirstymo rėmams, kuriems reikia LC į SC užbaigimų

Pagrindinės specifikacijos

• Kabelio tipas: Daugiamodis OM4 šviesolaidis
• Šerdies skersmuo: 50 µm
• Jungčių tipai: LC viename gale, SC kitame
• Konfigūracija: Pilna dvikryptė pora
• Ilgis: 7,5 metro
• Tipinis naudojimas: Trumpojo nuotolio, didelio pralaidumo optinės linijos

Kaip naudoti

Prieš montuodami apžiūrėkite, ar LC ir SC jungtys bei kabelio apvalkalas neturi matomų pažeidimų. Sulygiuokite ir įstatykite SC jungtį į SC adapterį arba siųstuvo-imtuvo prievadą, kol išgirsite spragtelėjimą, tada įstatykite LC jungtį į atitinkamą LC adapterį arba siųstuvo-imtuvo prievadą. Nutieskite kabelį vengdami staigių lenkimų ir laikykitės minimalaus lenkimo spindulio, nurodyto daugiamodiam šviesolaidžiui, kad išvengtumėte signalo praradimo. Pritvirtinkite kabelį tinkamomis juostelėmis ar kabelių tvarkymo priemonėmis, kad nebūtų tempiamos jungtys. Dvikrypčiam veikimui užtikrinkite, kad siuntimo ir priėmimo kanalai būtų sujungti teisinga orientacija tarp įrenginių.

Rekomendacijos

Kai jungtys nenaudojamos, naudokite dulkių gaubtelius ir laikykitės standartinių šviesolaidžių naudojimo atsargumo priemonių. Prieš sujungdami nuvalykite jungčių galinius paviršius patvirtintomis šviesolaidžių valymo priemonėmis. Optimaliam veikimui 10 Gb/s ar didesnės spartos linijose patikrinkite linijos vientisumą tinkama optine bandymo įranga ir išlaikykite pataisos ilgius bei maršrutą, kurie sumažina mikro- ir makrolenkimus.
