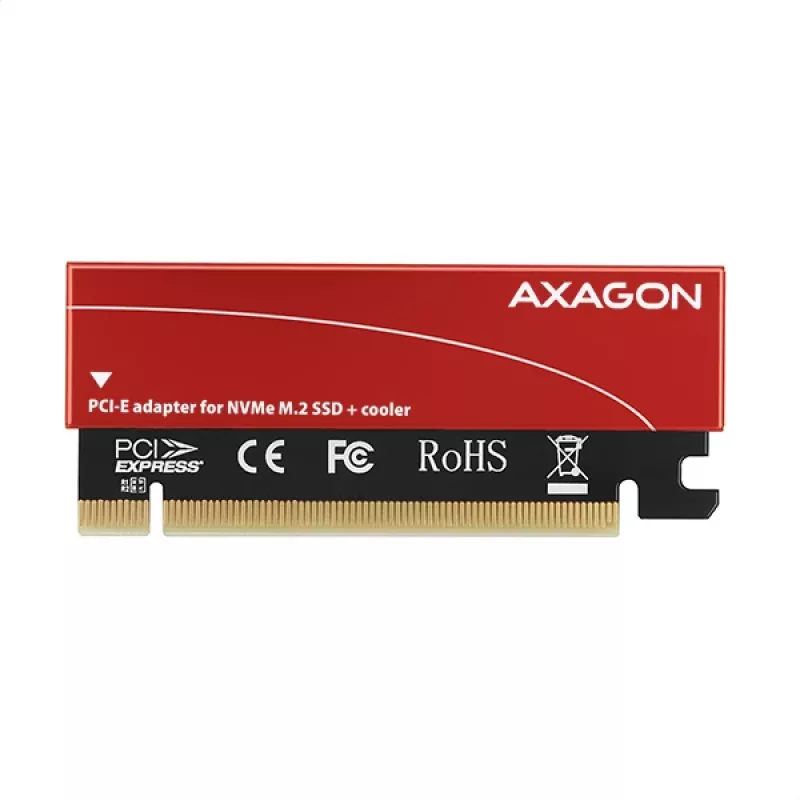

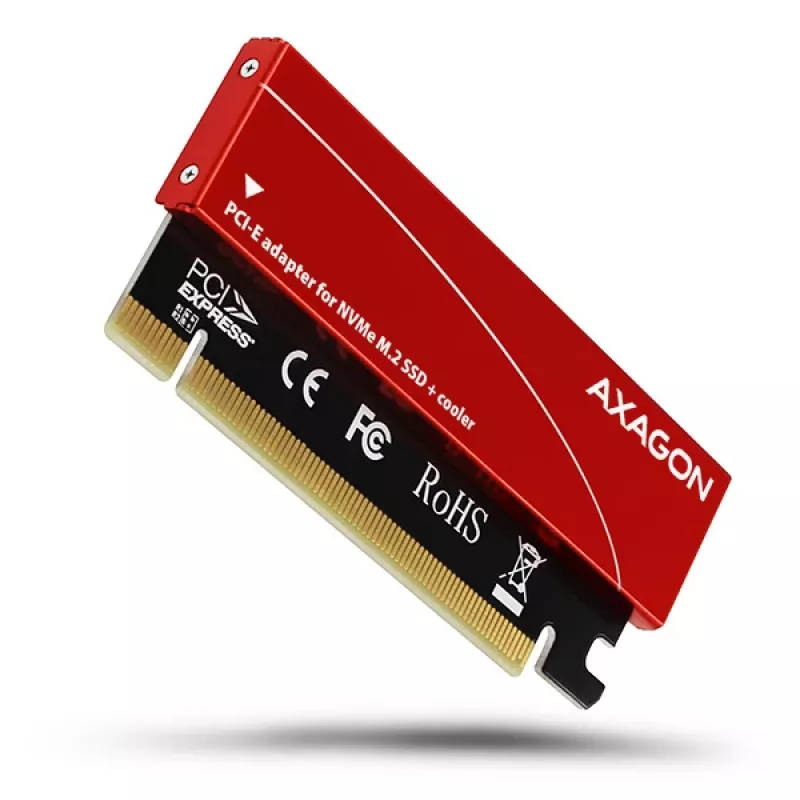

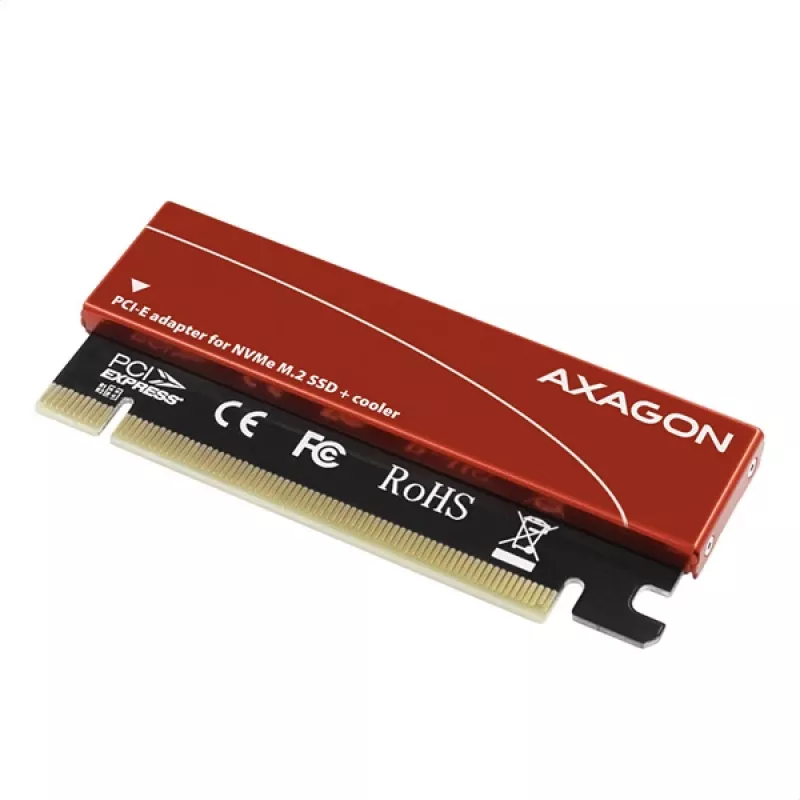

Axagon PCEM2-S PCIe x16 - M.2 NVMe M-key lizdo adapteris, su pasyviu aliuminio radiatoriumi

Vidinis adapteris Axagon PCEM2-S leidžia įdiegti M.2 NVMe (PCI‑Express) SSD diską į stacionarų kompiuterį per PCI‑Express lizdą. Tai kompaktiška, žemo profilio kortelė su pasyviu aliuminio aušinimu, skirta sistemoms, neturinčioms integruoto M.2 lizdo, ir palaikanti vienpuses bei dvipuses M.2 SSD diskus iki 22x80 mm (2280) dydžio.

Privalumai

Adapteris palaiko PCI‑Express 3.0 x4 pralaidumą (iki 8 GB/s dvikryptį), veikia pagal principą „prijunk ir naudok“ ir leidžia paleisti sistemą iš įdiegto NVMe disko be papildomų tvarkyklių. Aliuminio dangtis, dengtos ventiliacijos angos ir pridėtos termiškai laidžios pagalvėlės pagerina šilumos išsklaidymą, užtikrindamos stabilų SSD darbą. Nereikalingas išorinis maitinimas – kortelė maitinama tiesiai iš PCIe lizdo.

Tinkama naudoti

• Atnaujinant stacionarų kompiuterį, neturintį M.2 lizdo
• Pridedant sparčią NVMe atmintį prie senesnių pagrindinių plokščių su PCIe lizdais
• Kompaktiškose ar žemo profilio sistemose, kur erdvė ribota

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCI‑Express 3.0 (atgalinis suderinamumas su PCIe 1.0a/1.1/2.0/2.1), 4 linijos (x4)
• Maksimalus pralaidumas: iki 8 GB/s (dvikryptis) naudojant PCIe 3.0 x4
• Išvestis: NGFF 75 kontaktų M-key lizdas NVMe (PCI‑Express) M.2 SSD diskams
• Palaikomi M.2 dydžiai: 2230 / 2242 / 2260 / 2280 (vienpusiai ir dvipusiai)

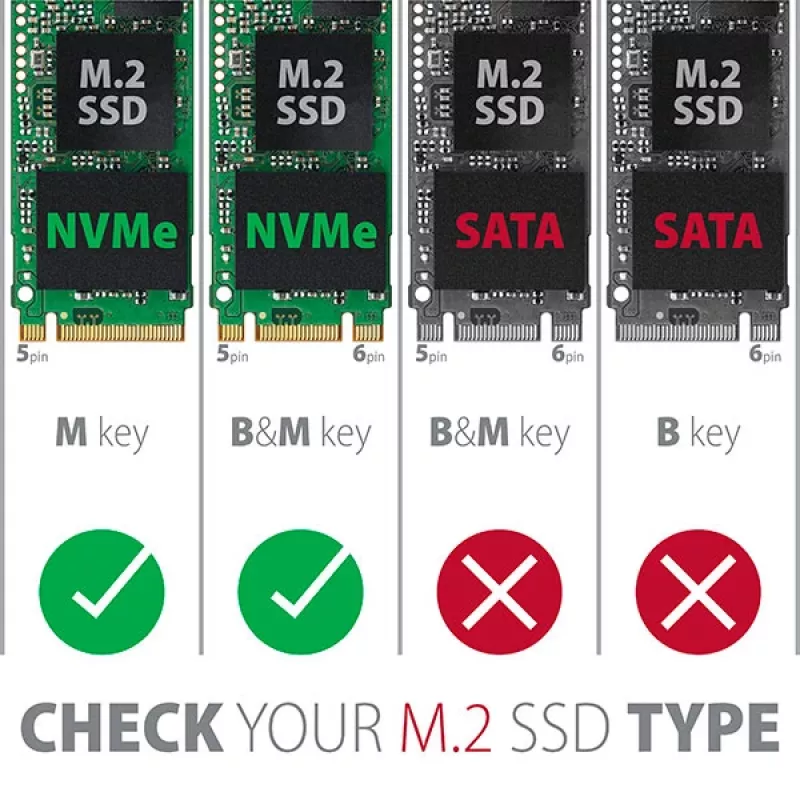

• Palaikomi raktai: M-key ir B+M-key NVMe diskai (talpa neribojama)

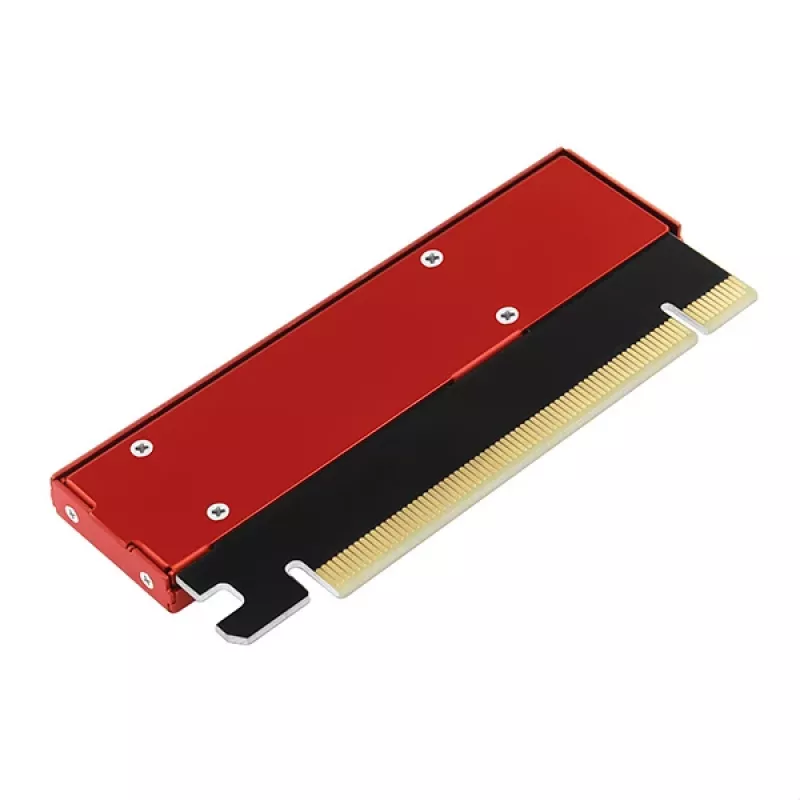

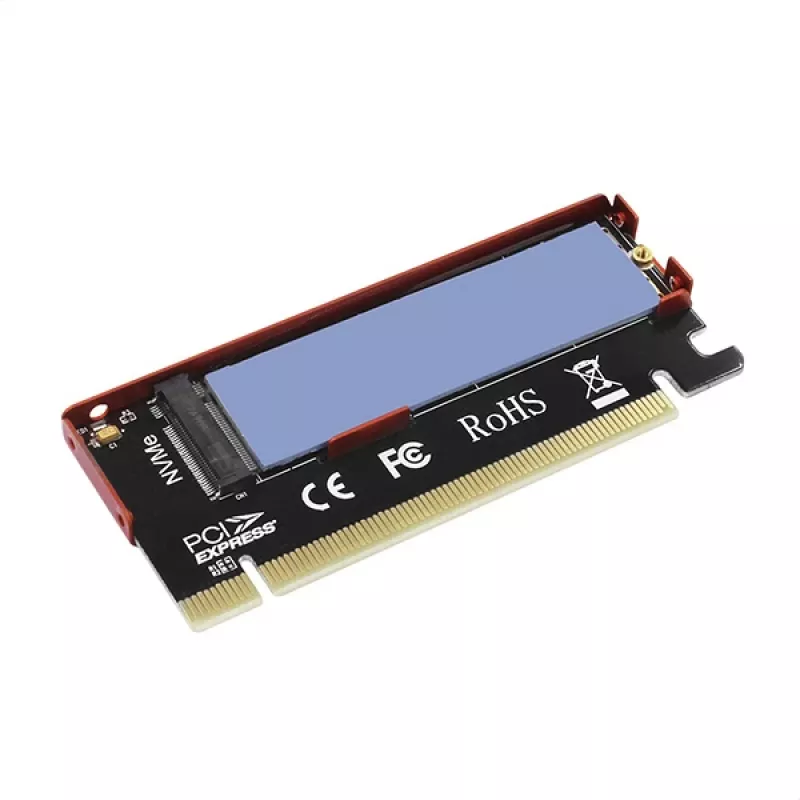

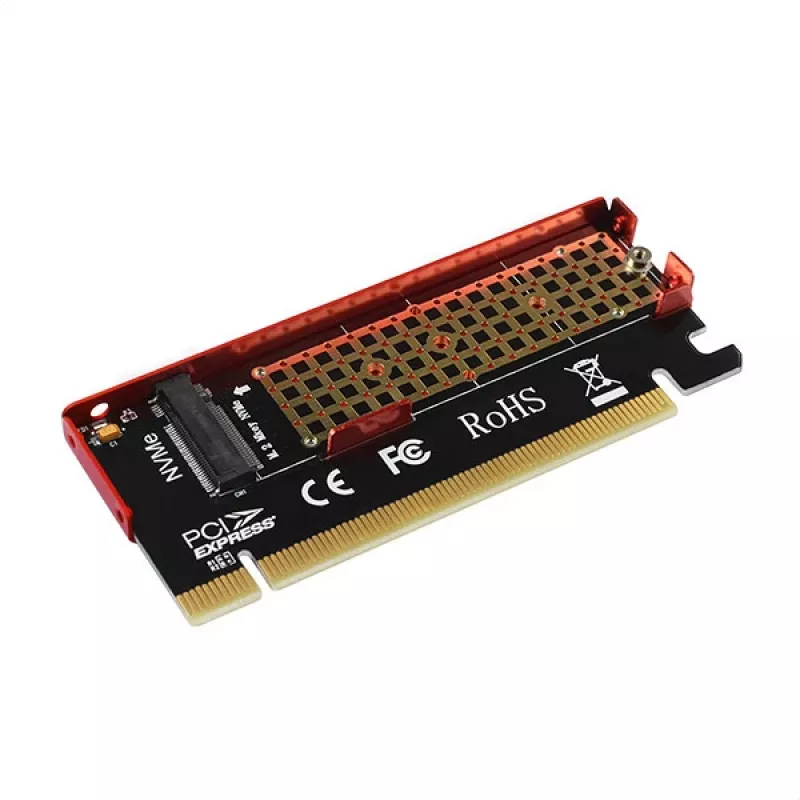

• Aušinimas: aliuminio dangtis, dengtos ventiliacijos angos ir 3 termiškai laidžios pagalvėlės
• Matmenys: 102 x 43 x 8 mm; Svoris: 43 g
• Maitinimas: maitinama iš PCIe lizdo; išorinio maitinimo nereikia
• Operacinės sistemos: Windows 7/8/8.1/10, Windows Server 2012/2016, Linux branduolys 2.6.31+

Kaip naudoti

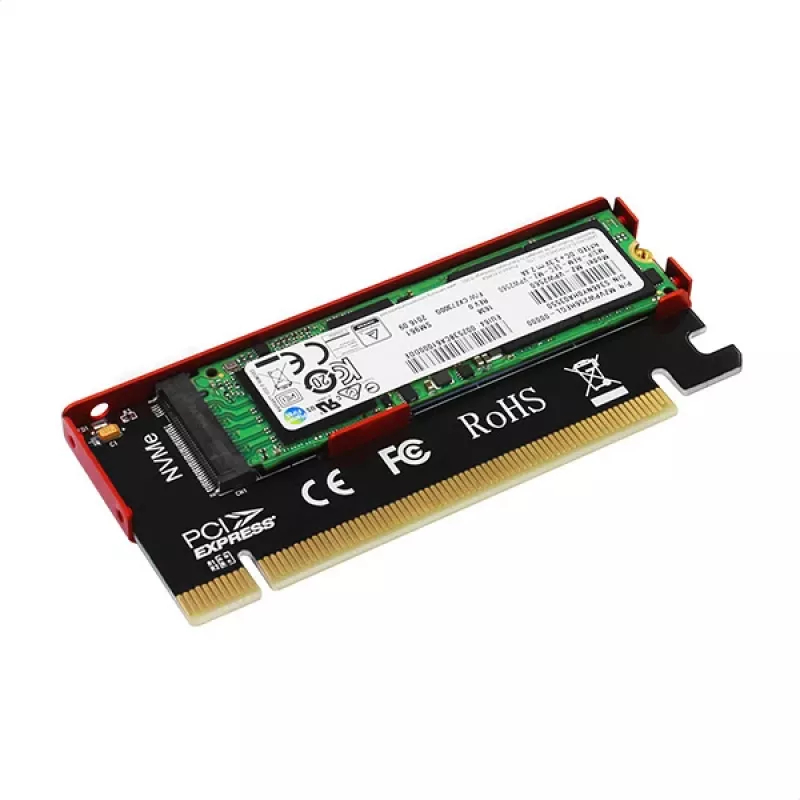

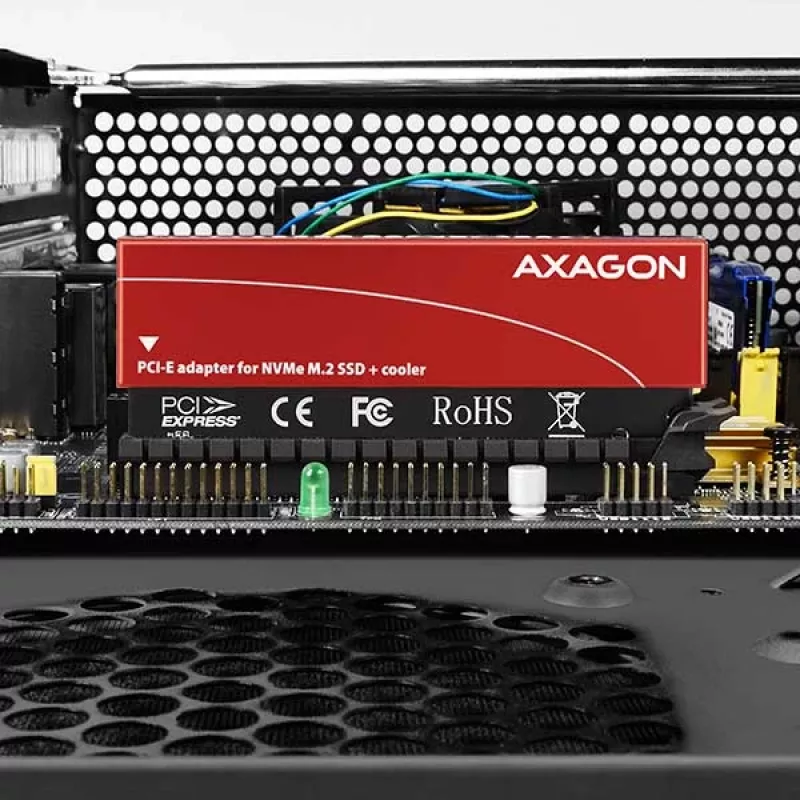

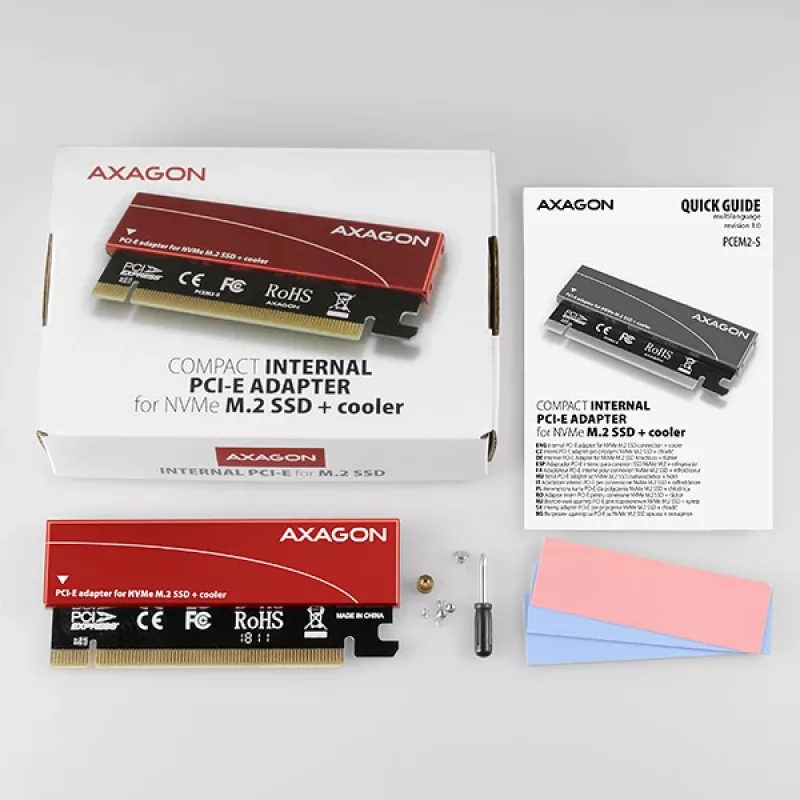

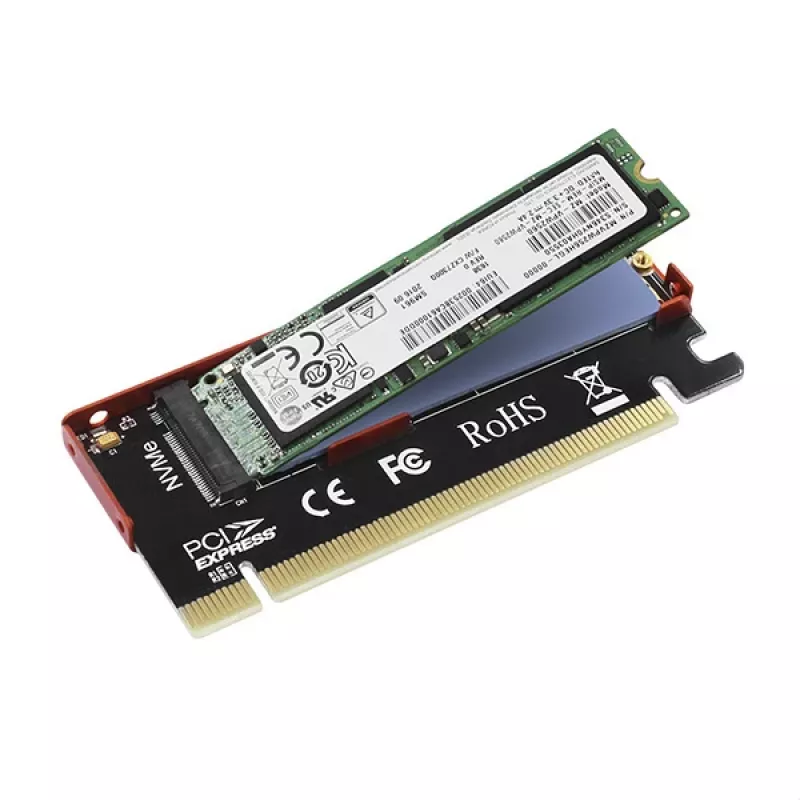

Įdiekite Axagon PCEM2-S į laisvą PCIe x16 lizdą (adapteris naudoja keturias PCIe linijas) pagrindinėje plokštėje. Įstatykite M.2 NVMe SSD diską (dydis iki 2280) į M-key lizdą, pritvirtinkite jį pridedama montavimo įranga ir uždėkite aliuminio dangtį su termiškai laidžiomis pagalvėlėmis geresniam aušinimui. Po įdiegimo sistema turėtų automatiškai aptikti diską; palaikomose operacinėse sistemose tvarkyklių diegti nereikia. Naudojant Windows 7, patikrinkite M.2 SSD suderinamumą su SSD gamintoju.

Rekomendacijos

Naudokite pridedamas termiškai laidžias pagalvėles ir užtikrinkite gerą oro srautą korpuse, kad būtų maksimaliai išsklaidoma šiluma. Įsitikinkite, kad pasirinktas PCIe lizdas suteikia bent x4 linijas optimaliam NVMe našumui. Naudojant senesnes operacines sistemas, pvz., Windows 7, prieš diegiant patikrinkite SSD pardavėjo palaikymą.
