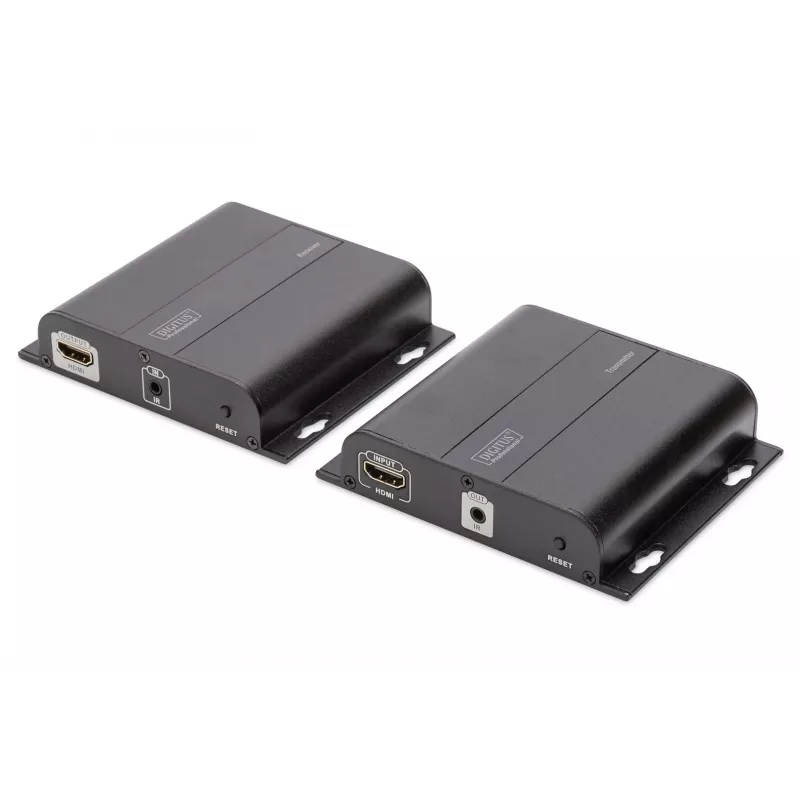

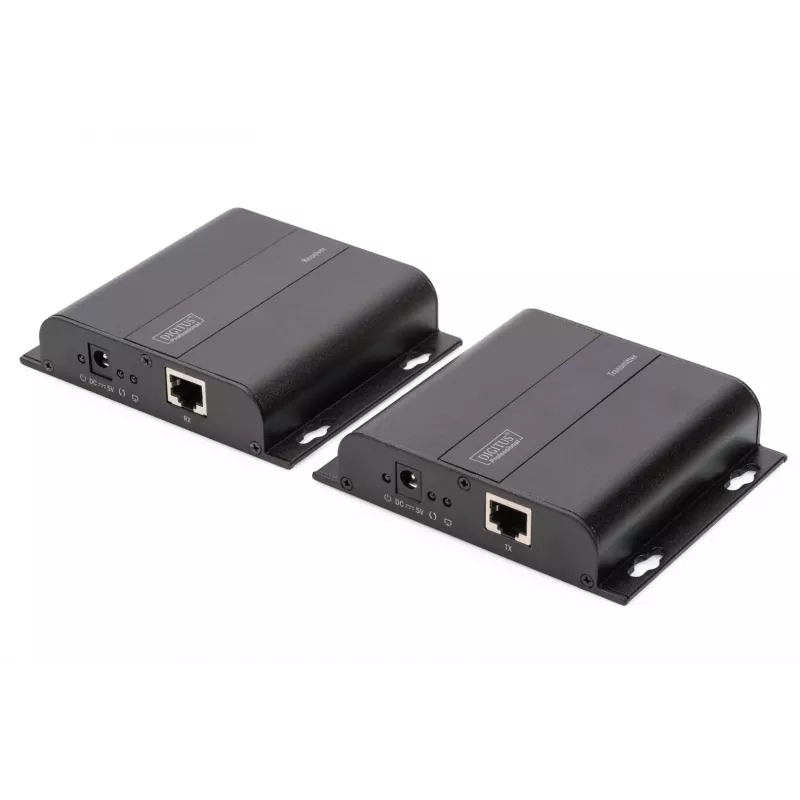

AV siųstuvas-imtuvas Digitus 4K HDMI plėtiklis per CAT / IP rinkinys

4K HDMI per IP plėtiklio rinkinys (DS-55122) yra vaizdo paskirstymo sistema, perduodanti 4K HDMI signalus tinklo kabeliais. Jame yra siųstuvo-imtuvo blokas, galintis pratęsti 4K (3840x2160p, 30 Hz) vaizdą iki 120 m per CAT6 kabelį tiesioginio ryšio konfigūracijoje. Naudojant su papildomais imtuvo blokais (DS-55123) ir tinklo komutatoriumi, sistema gali perduoti vaizdą iki 253 ekranų per esamą IP tinklą. Įrenginys palaiko HDCP 1.4 ir įprastus eterneto kabelių tipus, užtikrinančius lankstų montavimą.

Privalumai

Sistema palaiko tiek tiesioginį CAT6 tiesioginio ryšio pratęsimą, tiek paskirstymą per esamą vietinį tinklą, leidžiantį signalą pratęsti praktiškai neribotu atstumu per IP. Ji palaiko 4K raišką 30 Hz dažniu ir maksimalų 10,2 Gbit/s HDMI pralaidumą. Plėtiklis suderinamas su CAT5, CAT5e, CAT6 ir CAT7 kabeliais ir turi vienkryptę IR sąsają šaltinio įrenginio nuotoliniam valdymui.

Pagrindinės specifikacijos

• Modelis: DS-55122 (siųstuvas-imtuvas)
• Imtuvo suderinamumas: DS-55123 (reikalingi papildomi blokai)
• Palaikoma raiška: 4K 3840x2160p @ 30 Hz
• Maksimalus HDMI pralaidumas: 10,2 Gbit/s
• Palaikomi kabelių tipai: CAT5, CAT5e, CAT6, CAT7
• Tiesioginio ryšio pratęsimo atstumas: iki 120 m per CAT6
• IP paskirstymas: iki 253 ekranų per esamą tinklą
• HDCP palaikymas: HDCP 1.4
• IR: integruota vienkryptė IR sąsaja nuotoliniam valdymui

Kaip naudoti

Prijunkite siųstuvo-imtuvo bloką (DS-55122) prie HDMI šaltinio ir nutieskite CAT6 kabelį iki ekrano, kad sukurtumėte tiesioginį ryšį iki 120 m. Jei norite paskirstyti vaizdą keliems ekranams, prijunkite siųstuvo-imtuvo ir imtuvo blokus (DS-55123) prie tinklo komutatoriaus naudodami suderinamus tinklo kabelius ir sukonfigūruokite IP tinklą, kad siųstuvai-imtuvai ir imtuvai galėtų bendrauti. Naudokite integruotą IR sąsają, norėdami nuotoliniu būdu valdyti HDMI šaltinį iš imtuvo vietų. Užtikrinkite HDCP suderinamumą tarp šaltinio ir ekranų ir pasirinkite tinkamus kabelių tipus atitinkamiems atstumams.

Rekomendacijos

Naudokite aukštos kokybės ekranuotus CAT6 arba CAT7 kabelius, kad pasiektumėte geriausią 4K našumą ilgesnėse atkarpose, patikrinkite šaltinio ir ekranų HDCP versijos suderinamumą ir prireikus pridėkite DS-55123 imtuvo blokus, kad pasiektumėte norimą ekranų skaičių paskirstant per IP tinklą.
