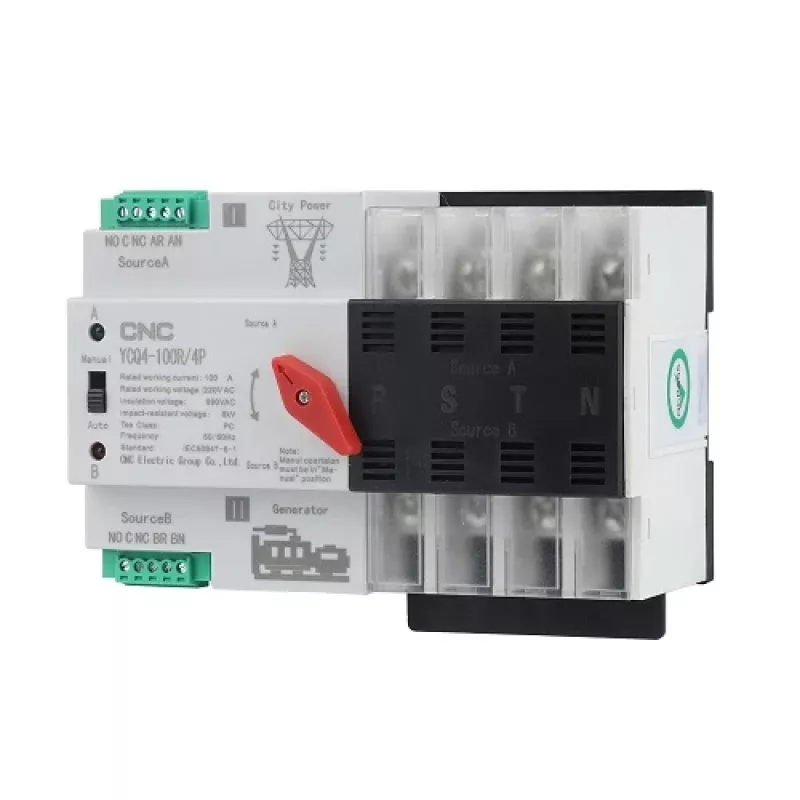

Automatinis perjungimo jungiklis CNC NV822478 4 polių 220 V 100 A

Automatinis perjungimo jungiklis CNC NV822478 yra 4 polių įtaisas, skirtas kintamajai 220 V įtampai ir 100 A srovei, sukurtas automatiškai perjungti maitinimą tarp dviejų šaltinių. Jis užtikrina greitą perjungimą per mažiau nei 50 ms, palaiko rankinį valdymą ir atitinka IEC 60947-6-1 reikalavimus, keliamus žemos įtampos skirstomiesiems ir valdymo įtaisams. Kompaktiškas įrenginys montuojamas ant DIN bėgelio ir skirtas situacijoms, kai reikalingas nepertraukiamas maitinimas, pavyzdžiui, perjungimui iš tinklo į generatorių gyvenamosiose ar nedidelėse komercinėse instaliacijose.

Privalumai

CNC NV822478 pasižymi kompaktiškais matmenimis (100 x 142 x 76 mm), patikimu automatiniu ir rankiniu perjungimu bei trumpu kontaktų perjungimo ir veikimo laiku (<50 ms). Jis turi 4 polių kontaktų išdėstymą, izoliacijos įtampą iki kintamosios 690 V, vardinę kintamąją 400 V įtampą, o jo vardinė sąlyginė trumpojo jungimo srovė yra 50 kA. Montavimas supaprastintas dėl tvirtinimo ant DIN bėgelio, o įrenginys atitinka atitinkamus žemos įtampos taikymų IEC standartus.

Tinka

• Automatiniam perjungimui iš tinklo į generatorių namuose
• Atsarginėms maitinimo sistemoms mažose komercinėse patalpose
• Reikmėms, kai reikalingas nepertraukiamas maitinimas arba greitas šaltinio perjungimas

Pagrindinės specifikacijos

• Modelis: CNC NV822478
• Polių skaičius: 4
• Pagrindinė įtampa (valdymo): kintamoji 220 V
• Vardinė srovė: 100 A
• Dažnis: 50/60 Hz
• Izoliacijos įtampa (Ui): kintamoji 690 V
• Vardinė įtampa (Ue): kintamoji 400 V
• Vardinė sąlyginė trumpojo jungimo srovė: 50 kA
• SCPD (saugiklis): RT16-00-63A
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Kontaktų perjungimo laikas / Veikimo perjungimo laikas / Grįžimo perjungimo laikas / Išjungimo laikas: <50 ms
• Montavimas: ant DIN bėgelio
• Matmenys: 100 x 142 x 76 mm
• Mechaninis patvarumas: 5000 operacijų
• Elektrinis patvarumas: 2000 operacijų
• Svoris: 656 g
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite automatinį perjungimo jungiklį ant standartinio DIN bėgelio tinkamai pritaikytame skirstomajame korpuse, pagal jungimo schemą prijunkite du maitinimo šaltinius ir apkrovą bei tiekkite valdymo / pagrindinę įtampą (kintamoji 220 V) į pagrindinę ir pagalbines grandines. Teisingai prijungus ir patikrinus, įrenginys prireikus automatiškai perjungs apkrovą tarp šaltinių; testavimui ar priežiūrai taip pat galima naudoti rankinį valdymą. Laikykitės visų vietinių elektros taisyklių ir prieš atlikdami jungtis atjunkite grandinių maitinimą.

Rekomendacijos

Naudokite tinkamą apsaugą nuo perkrovos (saugiklius ar automatinius jungiklius), parinktus pagal SCPD specifikaciją (RT16-00-63A) ir instaliacijos laidininkų parametrus. Įsitikinkite, kad trumpojo jungimo galia ir izoliacijos lygiai atitinka instaliaciją. Vykdykite reguliarias apžiūras ir funkcinius testus, kad patikrintumėte perjungimo veikimą ir prailgintumėte tarnavimo laiką.
