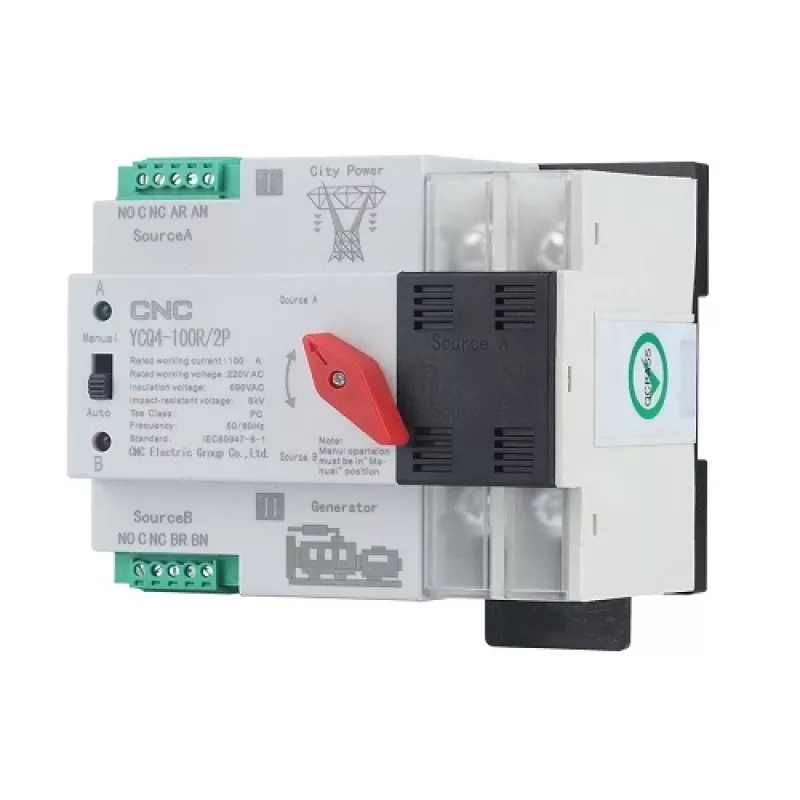

Automatinis perjungiklis CNC NV822454 2 polių 220V 100A

Automatinis perjungiklis CNC NV822454 yra 2 polių perjungimo įtaisas, skirtas kintamajai 220 V įtampai ir 100 A srovei, sukurtas automatiškai perjungti elektros apkrovą tarp dviejų maitinimo šaltinių, užtikrinant nepertraukiamą tiekimą. Jis palaiko tiek automatinį, tiek rankinį veikimą, montuojamas ant standartinio DIN bėgelio ir atitinka IEC 60947-6-1 reikalavimus žemos įtampos skirstomiesiems ir valdymo įrenginiams.

Privalumai

CNC NV822454 pasižymi kompaktiškais matmenimis (108 x 96 x 76 mm), patikimu perjungimu, kurio perjungimo trukmė mažesnė nei 50 ms, ir vardine sąlygine trumpojo jungimo srove – 50 kA. Jis turi pagalbinę grandinę, veikiančią 220 V kintamąja įtampa, tinka 50/60 Hz sistemoms, o mechaninis atsparumas siekia 5000 ciklų, elektrinis – 2000 ciklų. Įrenginys yra lengvas (560 g) ir lengvai montuojamas ant DIN bėgelio.

Tinka

• Gyvenamųjų namų atsarginio maitinimo sistemoms
• Nedideliems komerciniams pastatams ir mažiems biurams
• Kritinei įrangai, kuriai reikalingas nuolatinis maitinimas
• Atvejams, kai būtinas automatinis šaltinio perjungimas

Pagrindinės specifikacijos

• Modelis: CNC NV822454
• Tipas: Automatinis perjungiklis, 2 polių
• Pagrindinė įtampa (valdymo): AC 220 V
• Vardinė darbinė įtampa (Ue): AC 400 V
• Vardinė srovė: 100 A
• Dažnis: 50/60 Hz
• Izoliacijos įtampa (Ui): AC 690 V
• Vardinė sąlyginė trumpojo jungimo srovė: 50 kA
• Apsaugos nuo trumpojo jungimo įtaisas (saugiklis): RT16-00-63A
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Kontakto / veikimo / grįžimo / išjungimo perjungimo trukmė: <50 ms
• Montavimas: DIN bėgelis
• Matmenys: 108 x 96 x 76 mm
• Mechaninis atsparumas: 5000 ciklų; elektrinis atsparumas: 2000 ciklų
• Svoris: 560 g
• Gamintojo dalies numeris (MPN): NV822454
• Prekės ženklas: CNC
• EAN: 6942034368500

Kaip naudoti

Sumontuokite automatinį perjungiklį ant standartinio DIN bėgelio tinkamame korpuse ir prijunkite du maitinimo šaltinius bei apkrovą pagal gamintojo pateiktą laidų schemą. Įsitikinkite, kad valdymo (pagrindinė) įtampa yra 220 V kintamoji, kad automatinis veikimas būtų tinkamas. Po laidų prijungimo patikrinkite saugiklių parametrus (RT16-00-63A) ir atlikite paleidimo bandymus, kad įsitikintumėte, jog perjungimo ir grįžimo veiksmai tiek automatiniu, tiek rankiniu režimais veikia teisingai.

Rekomendacijos

Įrenkite įrenginį sausoje, vėdinamoje elektros spintoje ir užtikrinkite, kad visus prijungimus atliktų kvalifikuotas personalas. Naudokite tinkamą apsaugą nuo trumpojo jungimo ir laikykitės vardinių ribų (100 A, 50 kA sąlyginė trumpojo jungimo srovė). Reguliariai tikrinkite, ar nėra nusidėvėjimo, ir išbandykite perjungimo veikimą, kad išlaikytumėte patikimumą.
