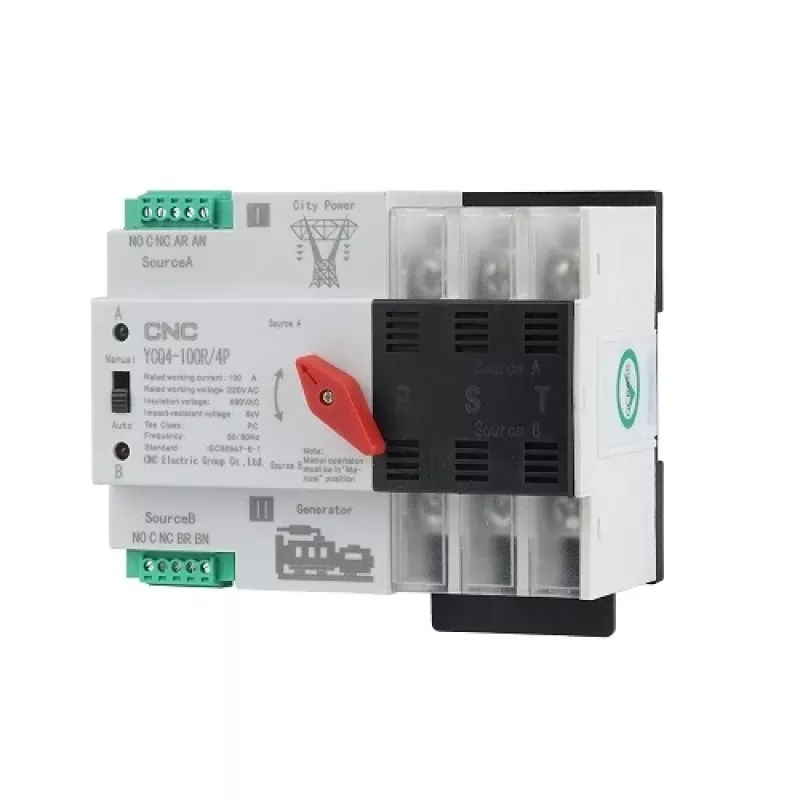

Automatinis perjungimo jungiklis CNC NV822461 3P 220V 100A

Automatinis perjungimo jungiklis CNC NV822461 3P 220V 100A yra automatinis perjungimo jungiklis (ATS), skirtas trifazėms 220 V sistemoms, kurių vardinė srovė yra 100 A. Įrenginys užtikrina automatinį perjungimą tarp dviejų maitinimo šaltinių, kad būtų palaikomas nuolatinis maitinimas kritinėms apkrovoms, ir taip pat gali būti valdomas rankiniu būdu. Kompaktiškas ir skirtas montuoti ant DIN bėgelio, jis atitinka žemos įtampos skirstomųjų įrenginių reikalavimus pagal IEC 60947-6-1 ir yra skirtas įrenginiams, kur reikalingas nepertraukiamas maitinimas.

Privalumai

CNC NV822461 pasižymi patikimu ir greitu perjungimu, perjungimo laikas mažesnis nei 50 ms, ir tinka tiek 50 Hz, tiek 60 Hz sistemoms. Jis turi kompaktišką DIN bėgelio konstrukciją, kad būtų lengva montuoti, atitinka taikomus IEC standartus ir turi tiek automatinio, tiek rankinio valdymo režimus. Nurodytas mechaninis patvarumas ir vardinė elektrinė eksploatavimo trukmė leidžia planuoti keitimą.

Tinka

• Pramoniniams skirstomiesiems skydams, kur reikalingas automatinis šaltinio perjungimas
• Komerciniams pastatams ir kritinėms apkrovoms, kur reikalingas nuolatinis maitinimas
• Rezervinio generatoriaus integravimui ir avarinio maitinimo sistemoms

Pagrindinės specifikacijos

• Modelis: CNC NV822461 (Automatinis perjungimo jungiklis)
• Fazės/kontaktai: 3
• Pagrindinė/pagalbinė įtampa: AC 220 V
• Vardinė srovė: 100 A
• Dažnis: 50/60 Hz
• Izoliacijos įtampa (Ui): AC 690 V
• Vardinė įtampa (Ue): AC 400 V
• Vardinė sąlyginė trumpojo jungimo srovė: 50 kA
• SCPD (rekomenduojamas saugiklis): RT16-00-63A
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Kontaktų perjungimo laikas / Veikimo perjungimo laikas / Grįžimo perjungimo laikas / Išjungimo laikas: <50 ms
• Montavimas: DIN bėgelis
• Matmenys: 124.8 x 100 x 76 mm
• Mechaninė eksploatavimo trukmė: 5000 ciklų
• Elektrinė eksploatavimo trukmė: 2000 ciklų
• Svoris: 608 g
• Garantija: 24 mėn.

Kaip naudoti

Sumontuokite ATS ant standartinio DIN bėgelio skirstomojo skydo viduje ir prijunkite trifazį maitinimo šaltinį bei alternatyvų šaltinį pagal laidų schemą. Prijunkite apkrovos gnybtus prie apsaugotos grandinės. Tiekite valdymo/pagrindinę pagalbinę grandinę AC 220 V įtampa. Jungiklis automatiškai perjungs tarp šaltinių, kai bus aptiktas tinklo gedimas; rankinis valdymas galimas naudojant pateiktą rankinį valdiklį. Prieš įjungdami įtampą, patikrinkite tinkamą saugiklio parinkimą (rekomenduojamas RT16-00-63A) ir įsitikinkite, kad tinkamai įžeminta ir sumontuoti apsauginiai įtaisai.

Rekomendacijos

Atlikite paleidimo patikrinimus, įskaitant izoliacijos bandymus, funkcinius perjungimo bandymus ir perjungimo laikų patikrą. Suplanuokite periodines apžiūras ir funkcinius bandymus pagal vietinius reglamentus ir taikymo kritiškumą. Pakeiskite įrenginį, kai pasiekiama vardinė mechaninė ar elektrinė eksploatavimo trukmė arba jei pablogėja perjungimo patikimumas.
