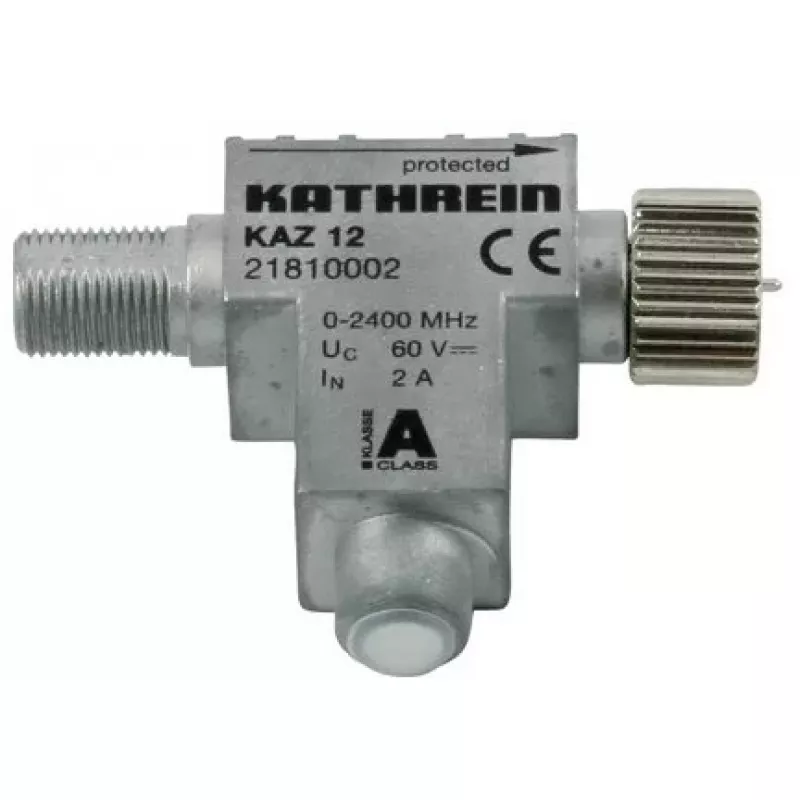

Antenna Kathrein KAZ 12 Sidabrinė

Kathrein KAZ 12 Sidabrinė apsaugo sistemos komponentus SAT, CATV ir DVB-T priėmimo bei paskirstymo sistemose, užtikrindamas apsaugą nuo grubių viršįtampių. Jis skirtas montuoti kuo arčiau namo įvado ir padidina impulsinių iškrovų gebą, kai naudojamas kartu su KAZ 11. Įrenginyje yra dujų išlydžio vamzdelis ir jis praleidžia 22 kHz bei DiSEqC signalus. Komplekte pateikiami priedai: EMU 21 įžeminimo blokas ir dvi EMK 01 F jungtys. Sukurtas montuoti patalpose, atitinka EN 61643-21 kategorijas A2/C2/C3/B2/D1, tinkamas įrengti pagal žaibosaugos zonų koncepciją (LPZ 0A-1 ir aukštesnė).

Privalumai

KAZ 12 užtikrina patikimą grubią apsaugą bendraašiams antenų tinklams naudojant patikrintą dujų išlydžio elementą, palaiko DiSEqC ir 22 kHz signalizaciją bei yra sertifikuotas pagal EN 61643-21 kategorijas A2/C2/C3/B2/D1. Jis padidina KAZ 11 impulsinių iškrovų gebą, kai naudojami kartu, ir tiekiamas su įžeminimo bei jungčių priedais, kad būtų lengva montuoti patalpose netoli pastato įvado.

Tinka

• SAT priėmimo sistemų apsaugai
• CATV paskirstymo tinklų apsaugai
• DVB-T antenų ir paskirstymo įrenginiams
• Naudojimui pastato įvaduose (grubi apsauga)

Pagrindinės specifikacijos

• Prekės ženklas: Kathrein
• Modelis: KAZ 12 (MPN 21810002, EAN 4021121450785)
• Dažnių diapazonas: 0–2400 MHz
• Apsaugos tipas: Dujų išlydžio vamzdelis (grubus viršįtampių apsaugiklis)
• Standartai: EN 61643-21 kategorijos A2/C2/C3/B2/D1
• Žaibosaugos zonos: LPZ 0A–1 ir aukštesnė
• Signalų praleidimas: 22 kHz ir DiSEqC suderinamas
• Priedai: 1 × EMU 21 įžeminimo blokas, 2 × EMK 01 F jungtys
• Montavimas: patalpose
• Medžiaga / apdaila: metalas, sidabrinė; svoris apie 100 g

Kaip naudoti

Įrenkite KAZ 12 kuo arčiau namo įvado antenos tiekimo linijoje, kad užtikrintumėte grubią apsaugą nuo impulsinių įtampų. Pritvirtinkite komplekte esantį EMU 21 įžeminimo bloką ir prijunkite įrenginį prie sistemos įžeminimo. Naudokite komplekte esančias EMK 01 F jungtis bendraašiams kabeliams prijungti ir užtikrinkite teisingą poliškumą bei ekrano vientisumą. Kai naudojate kartu su KAZ 11, įrenkite abu įrenginius pagal žaibosaugos zonų koncepciją (LPZ), kad padidintumėte impulsinių iškrovų gebą.

Rekomendacijos

Įrenkite KAZ 12 patalpose prie pastato įvado ir užtikrinkite mažos varžos įžeminimo jungtį. Statykite jį prieš jautrią įrangą ir derinkite su prieš ir po esančiais apsaugos nuo viršįtampių įrenginiais (pavyzdžiui, KAZ 11) pagal LPZ koncepciją.
