ACT Keystone Jack RJ45 CAT6A ekranuotas be įrankių su dulkių dangteliu

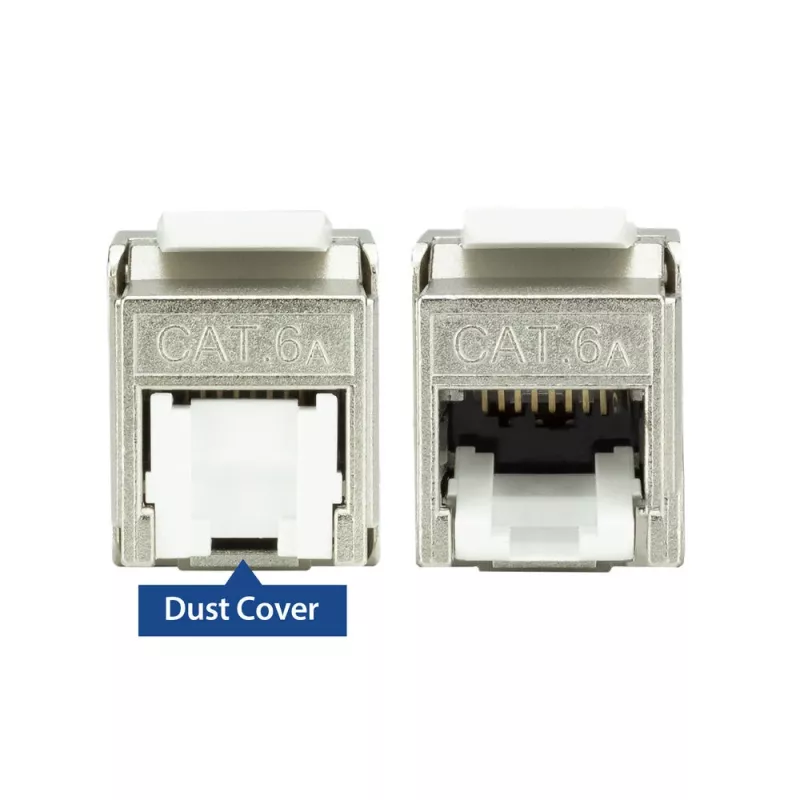

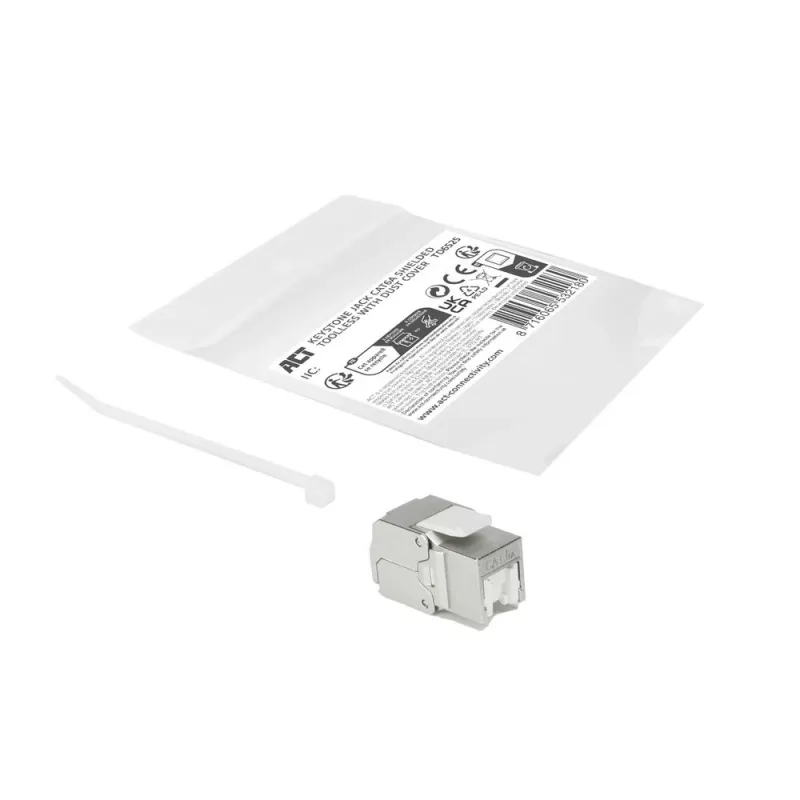

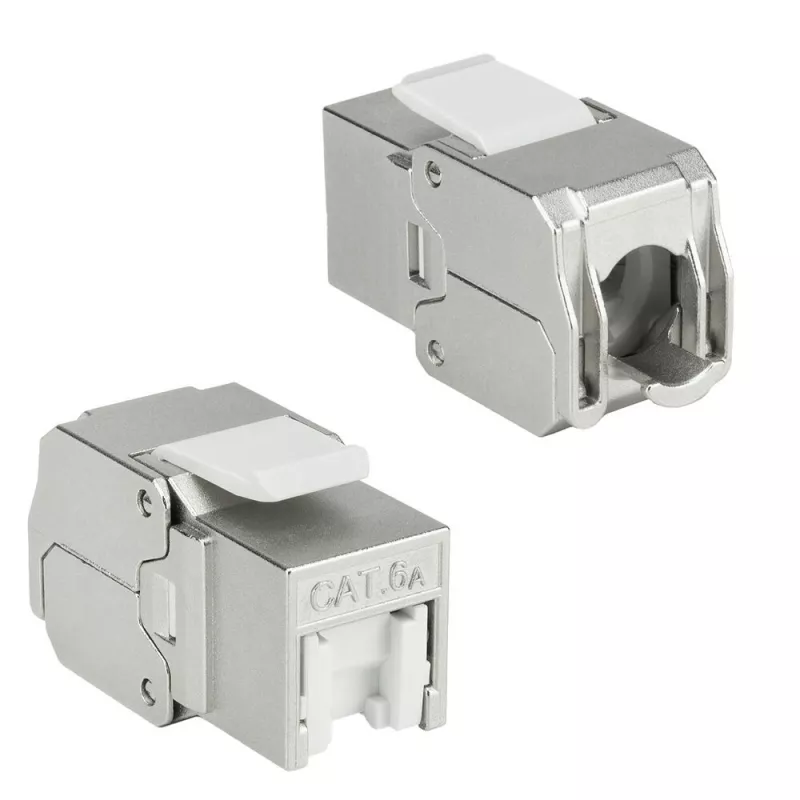

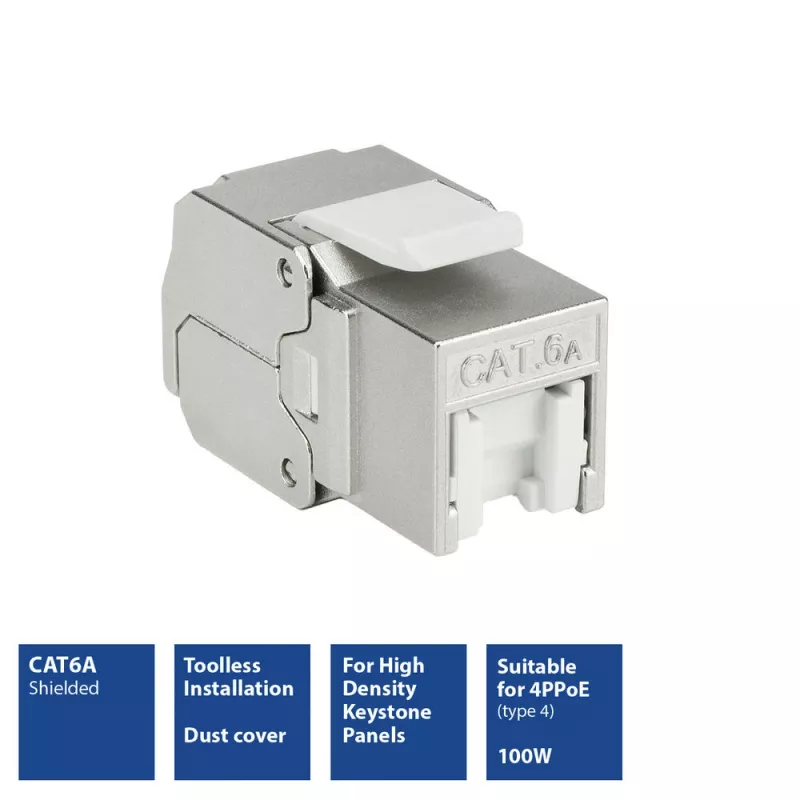

ACT Keystone Jack RJ45 CAT6A ekranuotas be įrankių su dulkių dangteliu (TD6525) yra ekranuotas, be įrankių montuojamas keystone lizdas, skirtas montuoti paskirstymo skyduose ir sieniniuose lizduose. Jis priima viengyslius arba daugiagyslius kabelius, kurių išorinis skersmuo 5,0–8,5 mm, ir 23–26 AWG laidininkus. Lizde yra baltas dulkių dangtelis, apsaugantis 50 mikrocolių auksuotus kontaktus, ir pridedamas suspaudžiamas juostos segtukas, skirtas mechaniniam įtempimui sumažinti. Jis palaiko PoE++ (100 W, 4 tipas) ir yra suderinamas tiek su T568A, tiek su T568B laidų sujungimo schemomis, kad būtų galima paprastai užbaigti.

Privalumai

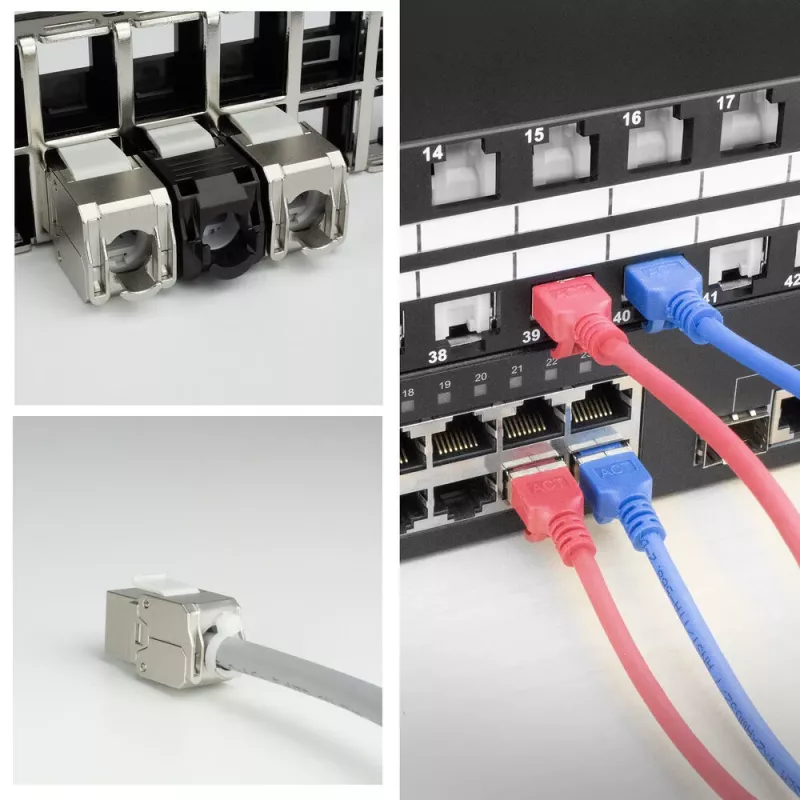

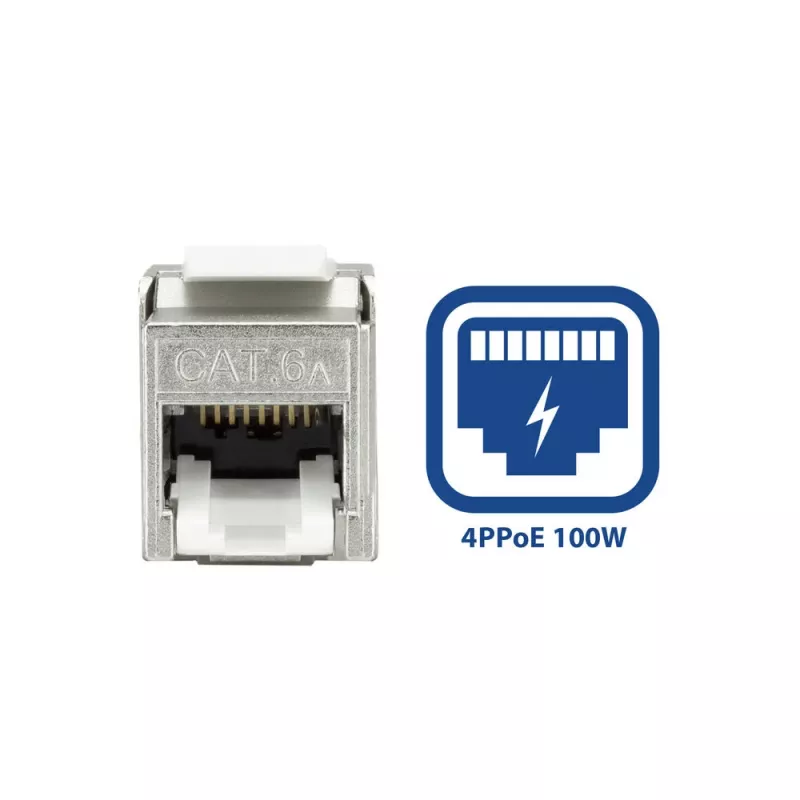

Ekranuota CAT6A konstrukcija užtikrina geresnę apsaugą nuo elektromagnetinių trukdžių, o LSA užbaigimas be įrankių leidžia greitai sumontuoti be specialių įrankių. Spalvomis pažymėtos T568A/T568B žymės supaprastina laidų sujungimą, o pridėtas dulkių dangtelis išsaugo kontaktų vientisumą. PoE++ 100 W palaikymas daro lizdą tinkamu daug energijos naudojantiems įrenginiams. Kompaktiška forma leidžia naudoti didelio tankio paskirstymo skyduose ir standartiniuose lizduose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite suderinamą eterneto kabelį (5,0–8,5 mm išorinis skersmuo, 23–26 AWG) į keystone lizdą, sekite ant modulio pavaizduotą spalvomis pažymėtą T568A arba T568B laidų sujungimo schemą ir užbaikite laidininkus naudodami LSA lizdus be įrankių. Uždarykite baltą dulkių dangtelį, kad apsaugotumėte kontaktus, ir pritvirtinkite kabelį pridėtu suspaudžiamu segtuku, kad sumažintumėte mechaninį įtempimą. Įspauskite keystone į suderinamą paskirstymo skydą arba sieninę plokštę, kol jis užsifiksuos vietoje.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite Cat6A kategorijos kabelį ir išlaikykite tinkamą laidų sujungimo tvarką (T568A arba T568B). Įsitikinkite, kad ekranas tinkamai įžemintas, kai naudojamas ekranuotose instaliacijose. Prieš pritaikydami PoE++ (100 W), patikrinkite prijungtų įrenginių PoE galios reikalavimus.
