ACT AV medijos plėtiklio rinkinys su dvigubu USB-C jungikliu, CAT6A, 100 metrų

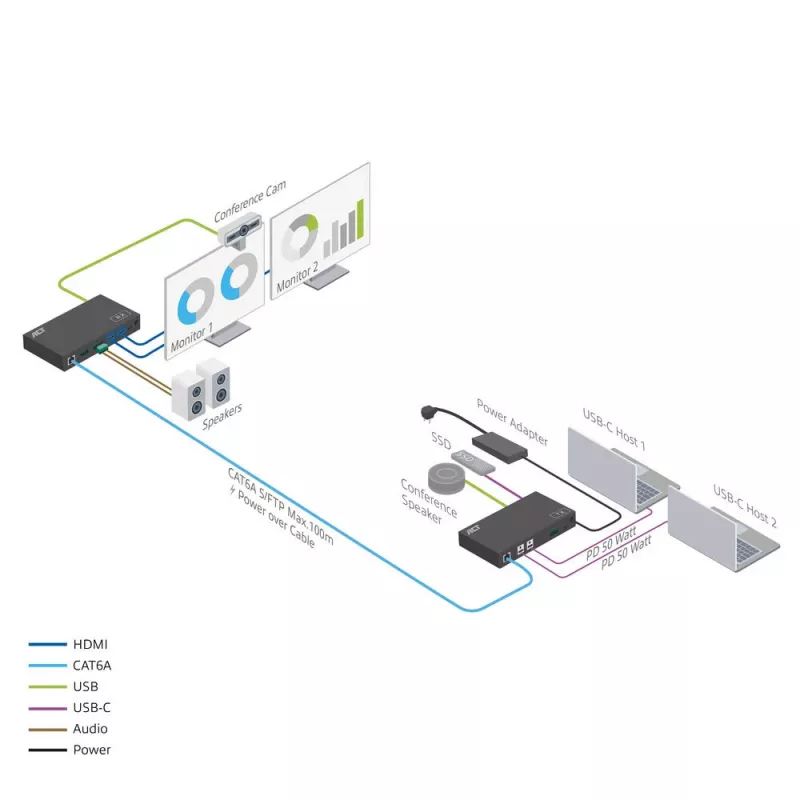

AC7110 USB-C HDBaseT duomenų plėtiklio rinkinys yra universalus sprendimas, skirtas USB-C, duomenų ir 4K vaizdo perdavimui iki 100 metrų atstumu per vieną tinklo kabelį. Šis plėtiklio rinkinys naudoja Valens mikroschemų rinkinį, užtikrinantį nuostolių neturintį USB-C duomenų perdavimą. Imtuve esantis DisplayLink mikroschemų rinkinys sukuria nuostolių neturintį vaizdą dviejuose 4K@60Hz HDMI monitoriuose. Prie siųstuvo galima prijungti iki dviejų pagrindinių įrenginių, pvz., nešiojamųjų kompiuterių, ir perjungti tarp jų. Aktyvus nešiojamasis kompiuteris gali išplėsti savo darbalaukį į du papildomus monitorius, taip suteikdamas tris vaizdus (vieną nešiojamojo kompiuterio ekraną ir du išorinius monitorius).

USB-C perdavimas dideliais atstumais naudojant Valens VS6320 mikroschemų rinkinį ir HDBaseT technologiją
USB-C perdavimas trumpais atstumais yra sudėtingas, o perdavimas iki 100 metrų be tinkamos technologijos beveik neįmanomas. Siekdama išspręsti šią problemą, ACT integravo Valens mikroschemų rinkinį. Šis specializuotas mikroschemų rinkinys užtikrina stabilų USB-C perdavimo iššūkių sprendimą.

AC7110 naudoja Valens VS6320 mikroschemų rinkinį ir visiškai palaiko HDBaseT standartą. Šis standartas užtikrina patikimą duomenų signalų perdavimą vienu CAT6A kabeliu iki 100 metrų atstumu be nuostolių ar pablogėjimo.

Prijunkite konferencinę kamerą arba išorinę saugyklą (pvz., SSD) prie imtuvo, kuris gali būti kitoje kambario pusėje ar net kitoje biuro dalyje.

Rekomenduojame naudoti mūsų iš anksto užbaigtus CAT6A S/FTP instaliacinius kabelius, kad būtų užtikrintas geriausias ryšys tarp siųstuvo ir imtuvo. Šie kabeliai yra prieinami iki 90 metrų ilgio ir atitinka HDBaseT reikalavimus.

DisplayLink DL-6950 mikroschemų rinkinys 4K@60Hz vaizdo perdavimui

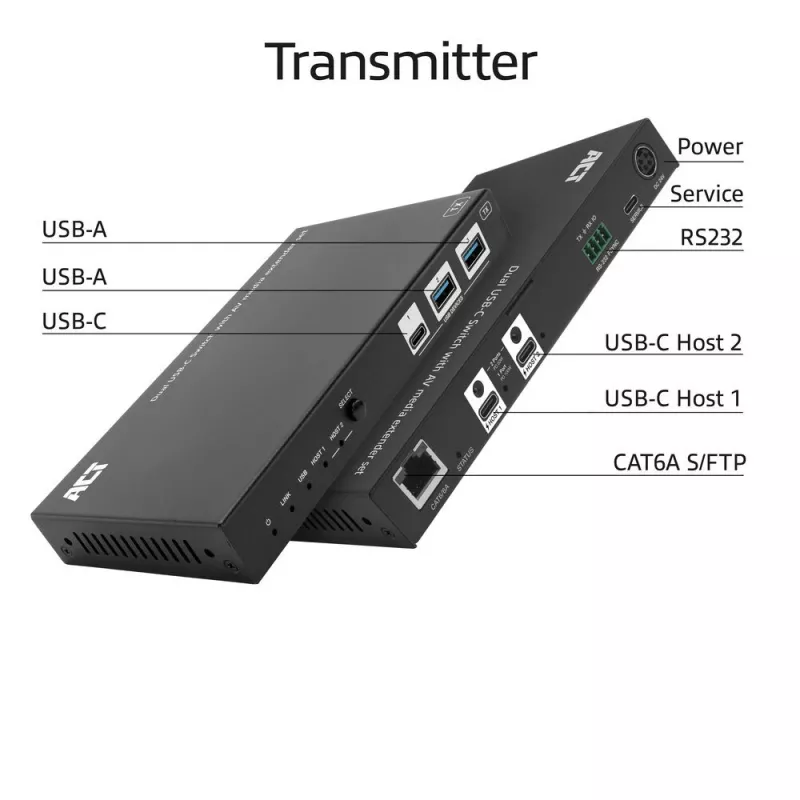

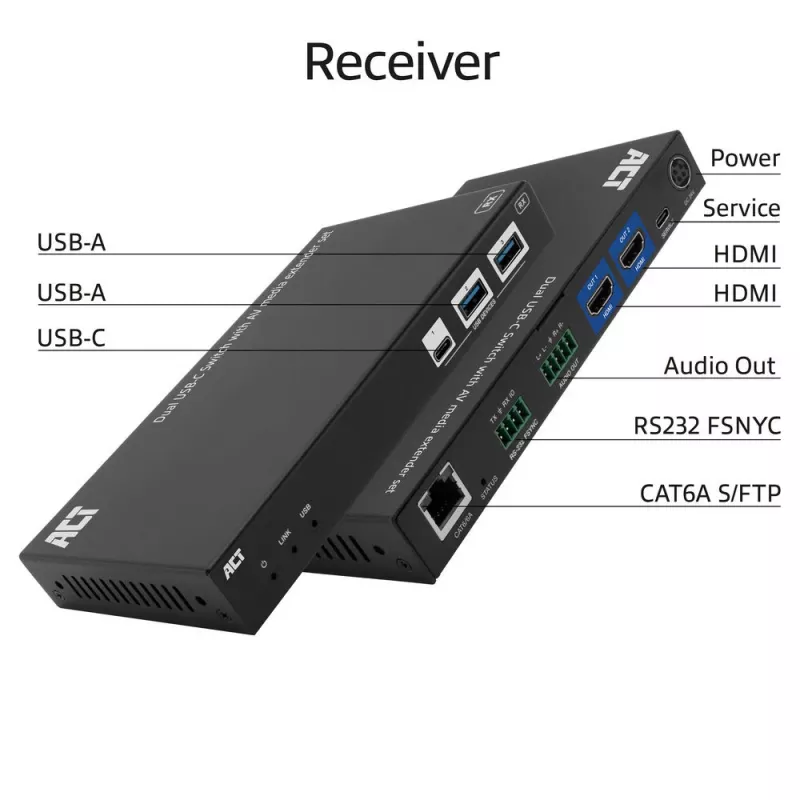

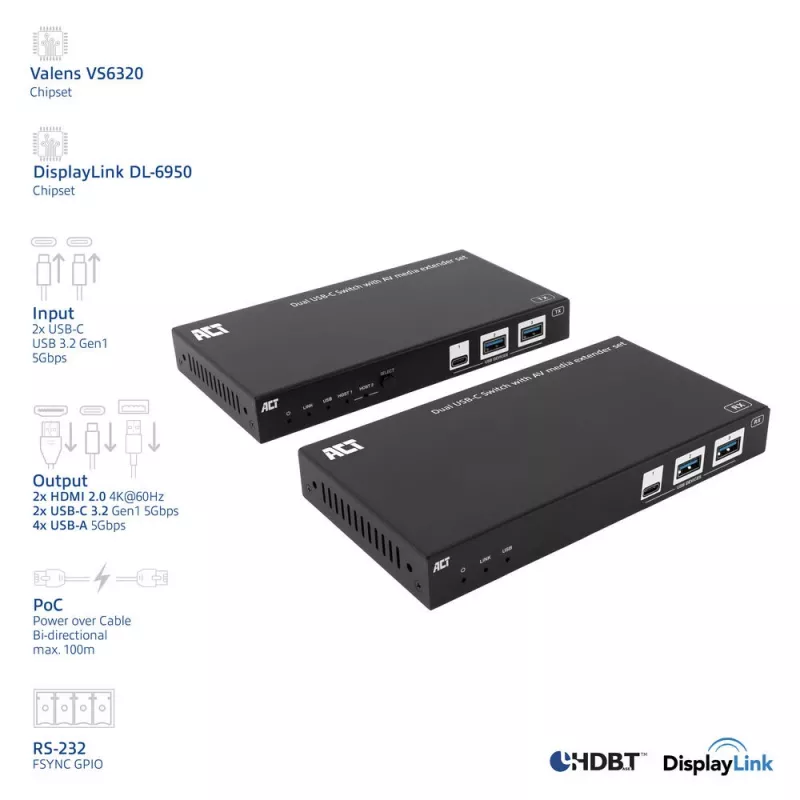

Siųstuvas naudoja Valens VS6320 mikroschemų rinkinį, o imtuvas – DisplayLink DL-6950 mikroschemų rinkinį. Šis DisplayLink mikroschemų rinkinys generuoja vaizdą iš perduodamų duomenų. Imtuvas turi du HDMI prievadus, abu palaikančius 4K@60Hz skiriamąją gebą.

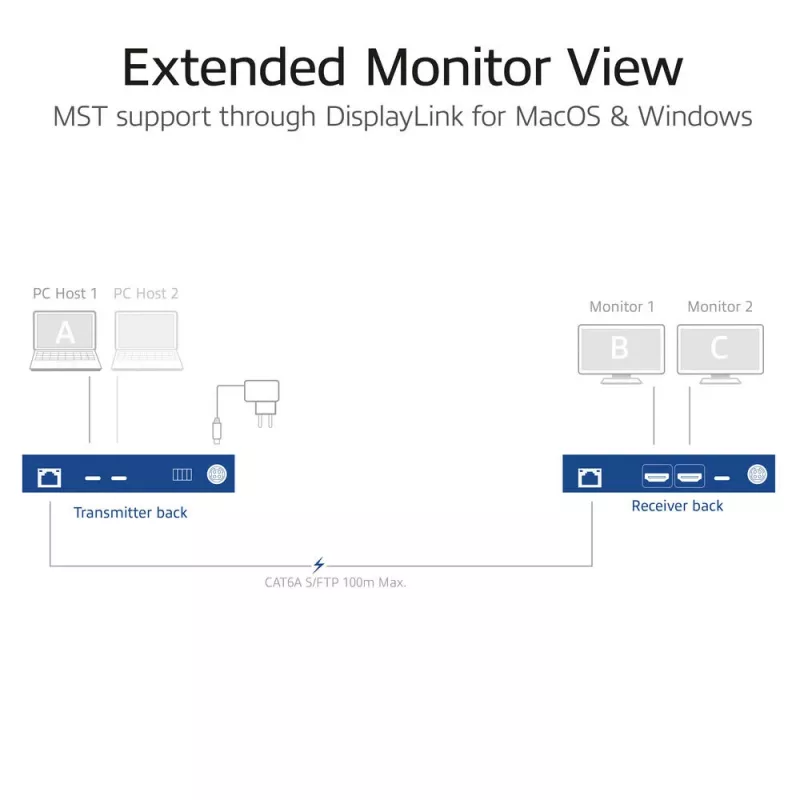

Išplėstas monitoriaus vaizdas iš jūsų Windows ar macOS nešiojamojo kompiuterio naudojant DisplayLink
AC7110 turi DisplayLink mikroschemų rinkinį ir išplečia jūsų įrenginio darbalaukį į du papildomus vaizdus. Tai iš viso suteikia tris atskirus vaizdus: vieną nešiojamojo kompiuterio ekraną ir du išorinius monitorius.

Kitas šio mikroschemų rinkinio privalumas yra suderinamumas tiek su Windows, tiek su macOS įrenginiais. DisplayLink Manager tvarkyklė yra įtraukta į Windows, o Apple naudotojai turi atsisiųsti naujausią tvarkyklę iš ACT Connectivity svetainės.

HDBaseT
HDBaseT leidžia perduoti nuostolių neturinčius duomenų signalus, dvikrypčius valdymo signalus ir maitinimą iki 100 metrų atstumu per vieną tinklo kabelį.

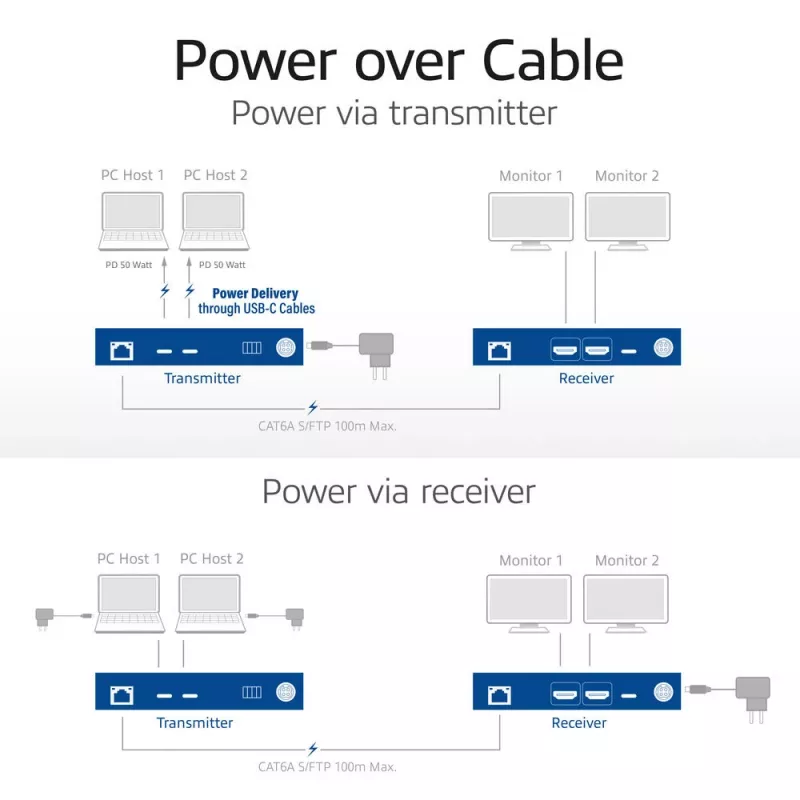

Maitinimo per kabelį palaikymas per CAT
USB-C plėtiklio rinkinys palaiko dvikryptį maitinimą per kabelį (PoC). Tai reiškia, kad gali būti maitinamas arba siųstuvas, arba imtuvas, o kitas įrenginys gauna maitinimą per CAT kabelį. Jei maitinimo adapteris prijungtas prie siųstuvo, imtuvas maitinamas per CAT kabelį, ir atvirkščiai. Idealu situacijose, kai yra tik ribotas maitinimo lizdų skaičius.

100 W galios tiekimas prijungtiems nešiojamiesiems kompiuteriams maitinti
AC7110 siųstuvas palaiko 100 W galios tiekimą prijungtiems USB-C pagrindiniams nešiojamiesiems kompiuteriams. Kai maitinimo adapteris prijungtas prie siųstuvo, prijungtas USB-C nešiojamasis kompiuteris bus kraunamas iki 100 W galia. Jei prijungti du nešiojamieji kompiuteriai, galia padalijama į du kartus po 50 W PD.

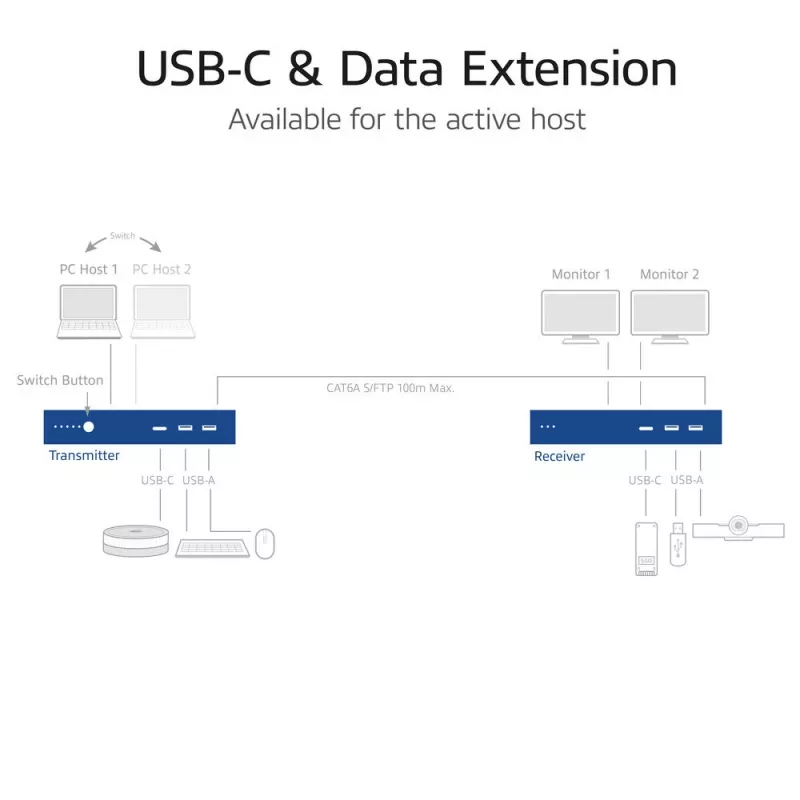

Periferinių įrenginių bendrinimas: USB šakotuvas dideliu atstumu
Siųstuvas ir imtuvas kartu suteikia 6 papildomus USB prievadus: 2x USB-C ir 4x USB-A. Prijunkite USB priedus / periferinius įrenginius (pvz., klaviatūrą, pelę, konferencinį garsiakalbį, konferencinę kamerą ar USB atminties įrenginius) prie siųstuvo ir imtuvo.

Aktyvus pagrindinis kompiuteris gali pasiekti visus prijungtus periferinius įrenginius. Perjungus į kitą pagrindinį įrenginį, jis taip pat gali pasiekti visus prijungtus periferinius įrenginius.

FSYNC GPIO perdavimas
AC7110 palaiko FSYNC GPIO perdavimą, leidžiantį kadrų sinchronizavimo signalus siųsti iš pagrindinio kompiuterio į konferencinę kamerą, esančią kitame kambario gale ar kitur pastate. Tai užtikrina patikimą laiko sinchronizavimą tarp pagrindinio kompiuterio ir prijungtos kameros.

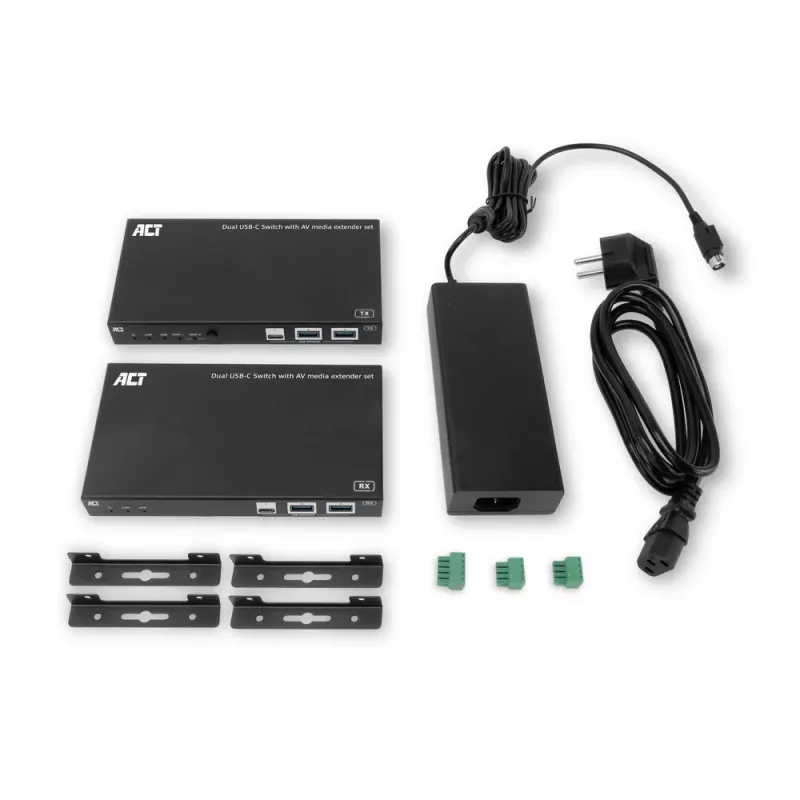

Nuimami montavimo laikikliai
Rinkinyje yra papildomi montavimo laikikliai, skirti patogiam montavimui po stalu arba ant sienos.

Taikymo sritys ir naudotojo scenarijai
Klasės: Šis rinkinys idealiai tinka naudoti klasėse. Sklandžiai perjunkite tarp dviejų įrenginių ir naudokite DisplayLink technologiją, kad išplėstumėte savo Windows ar Mac įrenginio darbalaukį į ant sienos montuojamą ekraną. Aktyvus įrenginys gali naudoti priedus, tokius kaip konferencinis garsiakalbis ar 4K konferencinė kamera.

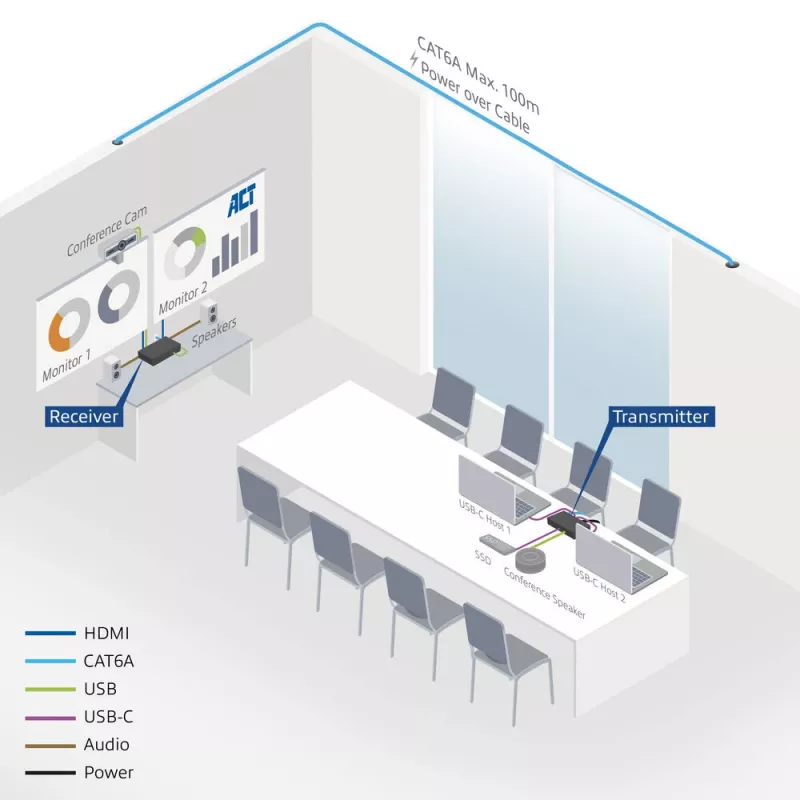

Susitikimų kambariai: AC7110 leidžia sklandžiai perjungti tarp dviejų USB-C nešiojamųjų kompiuterių šiuolaikiniuose susitikimų kambariuose, palaikant du 4K ekranus ir bendrinamus USB periferinius įrenginius.

Valdymo kambariai: Patikimas USB-C ryšys dideliais atstumais operatorių stotims, palaikant bendrinamus skaitytuvus, diagnostikos įrankius ir stebėjimo ekranus.
