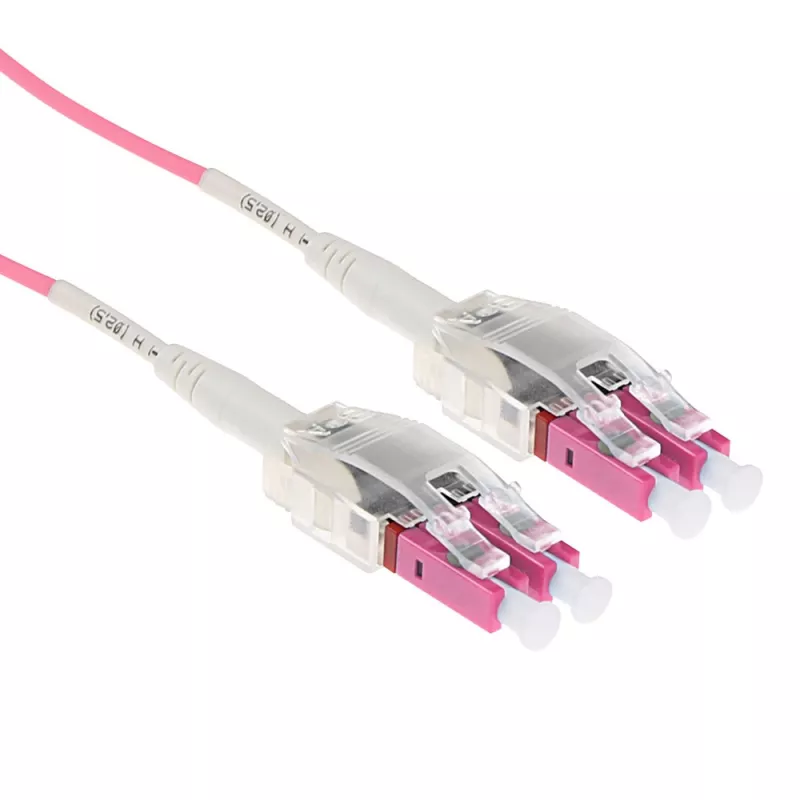

ACT 1 metro daugiamodis 50/125 OM4 poliškumo perjungimo šviesolaidinis kabelis su LC jungtimis

ACT 1 m daugiamodis 50/125 OM4 poliškumo perjungimo šviesolaidinis kabelis su LC jungtimis yra kompaktiškas pataisų kabelis, sukurtas didelio pralaidumo trumpojo nuotolio jungtims. Su 50 µm šerdimi ir OM4 laipsnio daugiamodžiu šviesolaidžiu, kabelis užtikrina padidintą modalinį pralaidumą duomenų centrų sujungimams, serverių prie komutatorių jungtims ir didelio tankio optinėms pataisų panelėms. Poliškumo perjungimas laide sumažina papildomų adapterių ar rankinio perkonfigūravimo poreikį suporuojant perdavimo ir priėmimo kanalus, padedant išlaikyti patikimus signalo kelius sudėtingose šviesolaidinėse instaliacijose.

Privalumai

Šis daugiamodis šviesolaidinis kabelis užtikrina geresnį modalinį pralaidumą ir mažesnį slopinimą trumpais ir vidutiniais atstumais, tinkamas 10GbE ir didesnės spartos programoms įmonių tinkluose. LC jungtys užtikrina kompaktišką dvipusį pėdsaką didelio tankio stovams ir panelėms. Poliškumo perjungimo dizainas supaprastina teisingą kanalų orientaciją, sumažindamas diegimo laiką ir klaidingo sujungimo galimybę. 1 metro ilgis yra praktiškas pataisoms stovų viduje ir gretimų įrenginių sujungimui, išlaikant perteklinį kabelį tvarkingą.

Tinka (užduotims / naudojimo atvejams)

• Duomenų centro pataisos tarp komutatorių, serverių ir siųstuvų-imtuvų
• Didelio tankio optinės pataisų panelės ir rėminiai korpusai
• Trumpojo nuotolio 10GbE, 25GbE ir 40GbE daugiamodės jungtys
• Šviesolaidinio kanalo ir SAN sujungimai stovų viduje

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Daugiamodis laipsninio profilio OM4
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: Dvipusė LC abiejuose galuose
• Ilgis: 1 metras
• Poliškumas: Perjungimo dizainas teisingai TX/RX orientacijai
• Tipinis naudojimas: Trumpojo nuotolio, didelio pralaidumo jungtys

Kaip naudoti

Prieš diegiant patikrinkite jungčių švarą ir apžiūrėkite galus dėl užteršimo. Nukreipkite kabelį per stovą ar pataisų panelę be aštrių lenkimų ir laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodžiams šviesolaidžiams. Įkiškite LC jungtis į atitinkamus siųstuvo-imtuvo ar panelės prievadus, kol užsifiksuos; užtikrinkite, kad dvipusė orientacija atitinka įrenginio TX/RX poras. Jei kyla poliškumo problemų, perjungimo dizainas leidžia tiesiogiai koreguoti be papildomo perterminavimo. Pažymėkite abu galus, kad atspindėtų jungties galinius taškus būsimai priežiūrai.

Rekomendacijos

Naudokite tinkamus dulkių gaubtelius, kai prievadai nenaudojami, neviršykite nurodyto lenkimo spindulio ir po diegimo atlikite optinio nuostolio testavimą, kad patvirtintumėte jungties veikimą. Optimaliems rezultatams didelio tankio aplinkoje derinkite šį OM4 daugiamodį kabelį su suderinamais siųstuvais-imtuvais, skirtais daugiamodžiam režimui.
