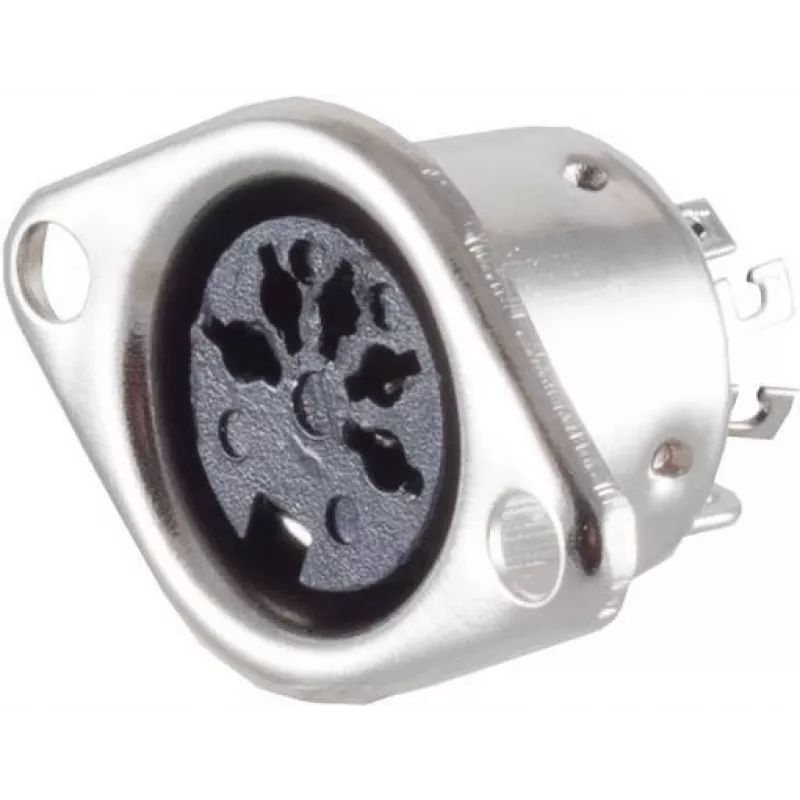

5 kontaktų DIN lizdas ShiverPeaks 53110 metalinis flanšinis montavimas — skydelyje montuojama garso jungtis

Skydelyje montuojamas 5 kontaktų DIN lizdas ShiverPeaks 53110 su metaliniu flanšu, užtikrinančiu tvirtą pritvirtinimą. Sukurtas garso ir žemos įtampos signalų jungtims, šis flanšinis DIN lizdas suteikia standartinę 5 kontaktų sąsają įrangai, tokiai kaip garso įrenginiai, sintezatoriai, MIDI įranga ir senesni AV įrenginiai. Metalinis flanšas leidžia stabiliai montuoti važiuoklėje ar skydelyje, kur reikalingas fiksuotas DIN įėjimas / išėjimas, siūlydamas paprastą mechaninį ir elektrinį sujungimo tašką suderinamiems kabeliams ir įrenginiams.

Privalumai

ShiverPeaks 53110 flanšinis DIN lizdas sujungia standartinį 5 kontaktų išdėstymą su metaliniu flanšu, siekiant padidinti mechaninį stabilumą ir įžeminimo potencialą. Jo skydelyje montuojama konstrukcija palengvina tvarkingą įrengimą prietaisų skyduose, stovuose ar korpusuose, o tvirta konstrukcija atlaiko pakartotinį kabelių įkišimą ir išėmimą. Ši jungtis yra suderinama su įprastais 5 kontaktų DIN kištukais, naudojamais garso, MIDI ir senesnių AV įrenginių srityse.

Tinka

• Sintezatoriams ir MIDI valdikliams prijungti prie garso įrangos
• Skydelių montavimui garso įėjimui / išėjimui stiprintuvuose, maišytuvuose ar efektų įrenginiuose
• Senesnių AV arba hi-fi įrenginių, naudojančių 5 kontaktų DIN, remontui arba modernizavimui
• Žemos įtampos signalų maršrutizavimui nestandartiniuose korpusuose ir valdymo skyduose

Pagrindinės specifikacijos

• Jungties tipas: 5 kontaktų DIN lizdas
• Montavimo būdas: skydelyje / flanšinis
• Medžiaga: metalinis flanšas ir kontaktai (korpuso detalės pagal gamintoją)
• Naudojimo paskirtis: garso ir žemos įtampos signalų jungtys (įskaitant MIDI ir senesnius AV)
• Taikymo aplinka: važiuoklė, prietaisų skydas, stovas arba korpuso montavimas

Kaip naudoti

Įstatykite ShiverPeaks 53110 į paruoštą skydo išpjovą ir pritvirtinkite flanšo tvirtinimo elementais. Prijunkite vidinius laidus prie lizdo kontaktų pagal įrangos jungimo schemą ir elektros saugos reikalavimus, naudodami litavimą arba užspaudimą. Po mechaninio pritvirtinimo ir laidų prijungimo, prieš prijungdami išorinius įrenginius, multimetru patikrinkite grandinės vientisumą ir teisingą kontaktų priskyrimą. Naudokite suderinamus 5 kontaktų DIN kištukus ir kabelius patikimam sujungimui.

Rekomendacijos

Montuodami flanšinį DIN lizdą, užtikrinkite, kad skydo išpjova ir tvirtinimo varžtai būtų tinkamai išlyginti, kad būtų išvengta įtempimų jungtyje. Jei įmanoma, prijungtiems kabeliams naudokite įtempimo sumažinimo priemones ir patikrinkite įžeminimo vientisumą, jei metalinis flanšas skirtas važiuoklės įžeminimui. Venkite per didelio sukimo momento jungiant kištukus, kad prailgintumėte kontaktų tarnavimo laiką.
