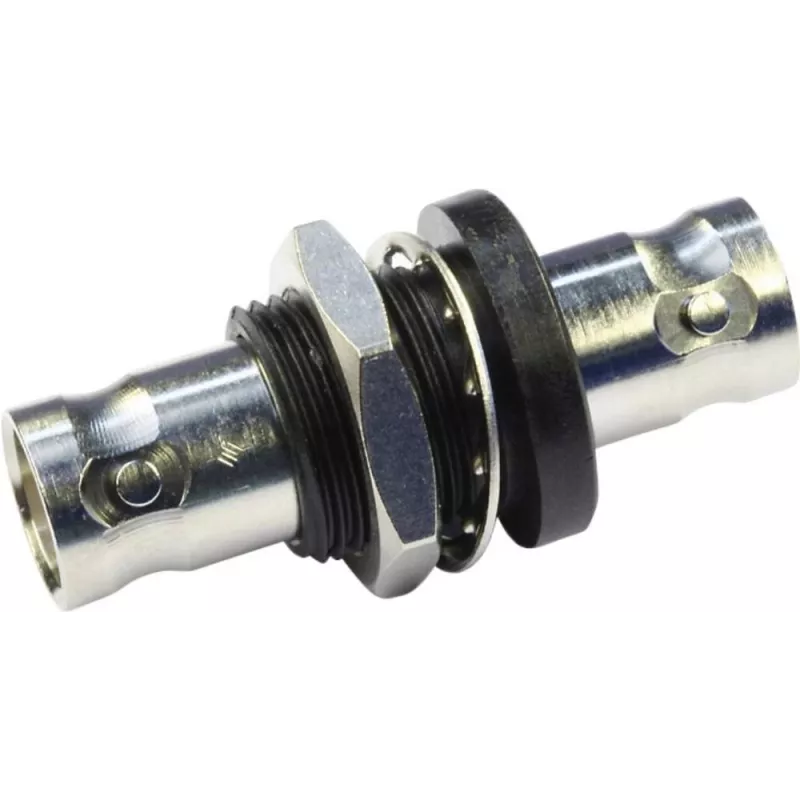

Telegärtner BNC skydinis adapteris lizdas-lizdas 50 omų skydinis montavimas J01004A1333

Šis „Telegärtner“ BNC skydinis adapteris, kurio dažnių diapazonas siekia 4 GHz, o VSWR ≤1,2 iki 1 GHz, užtikrina išskirtinį signalo vientisumą profesionalioms RF programoms. Lizdas-lizdas konstrukcija užtikrina patikimą jungtį per skydą, todėl idealiai tinka instrumentams, transliacijų ir telekomunikacijų sistemoms, kuriose našumas negali būti kompromituojamas.

Apžvalga

J01004A1333 yra precizinis BNC lizdo-lizdo adapteris, sukurtas skydiniam montavimui. Jis pasižymi 50 omų varža, užtikrinančia sklandžią integraciją į standartines RF grandines. Nikeliu padengtas žalvario korpusas užtikrina ilgaamžiškumą ir atsparumą korozijai, o auksu padengti kontaktai užtikrina mažą kontaktinę varžą ir ilgalaikį patikimumą. PTFE izoliacija garantuoja stabilias elektrines savybes plačiame temperatūrų diapazone nuo -55 °C iki +155 °C.

Kas išsiskiria

• Nuolatinės srovės iki 4 GHz dažnių diapazonas didelio pralaidumo programoms
• Mažas VSWR ≤1,2 iki 1 GHz, užtikrinantis minimalų signalo atspindį
• Auksu padengti centriniai ir išoriniai kontaktai užtikrina puikų laidumą
• Tvirtas nikeliu padengtas žalvario korpusas atlaiko atšiaurias aplinkas
• PTFE izoliatorius išlaiko našumą esant ekstremalioms temperatūroms
• Atitinka IEC 61169-8 tarptautinius standartus

Techninė informacija

• Jungties tipas: BNC lizdas į BNC lizdą
• Varža: 50 omų
• Montavimas: skydinis/panelinis montavimas
• Dažnių diapazonas: DC – 4 GHz
• Įtampos vertė: 500 V piko
• Dielektrinė atsparumo įtampa: 1500 Veff
• Izoliacijos varža: ≥5 GΩ
• Centrinio kontakto varža: ≤1,5 mΩ
• Išorinio kontakto varža: ≤1,0 mΩ
• Sujungimų ciklai: ≥500
• Darbinė temperatūra: -55 °C iki +155 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Standarto atitiktis: IEC 61169-8

Mūsų verdiktas

Inžinieriams ir technikams, kuriems reikia patikimos skydinės BNC jungties, „Telegärtner“ J01004A1333 išsiskiria išskirtinėmis elektrinėmis savybėmis ir tvirta konstrukcija. Platus darbinės temperatūros diapazonas ir didelis sujungimų ciklų skaičius užtikrina ilgą tarnavimo laiką sudėtingomis sąlygomis.
