Vivolink VLHDMICTL2 EDID emuliatorius 3840x2160 18Gbit/s juodas

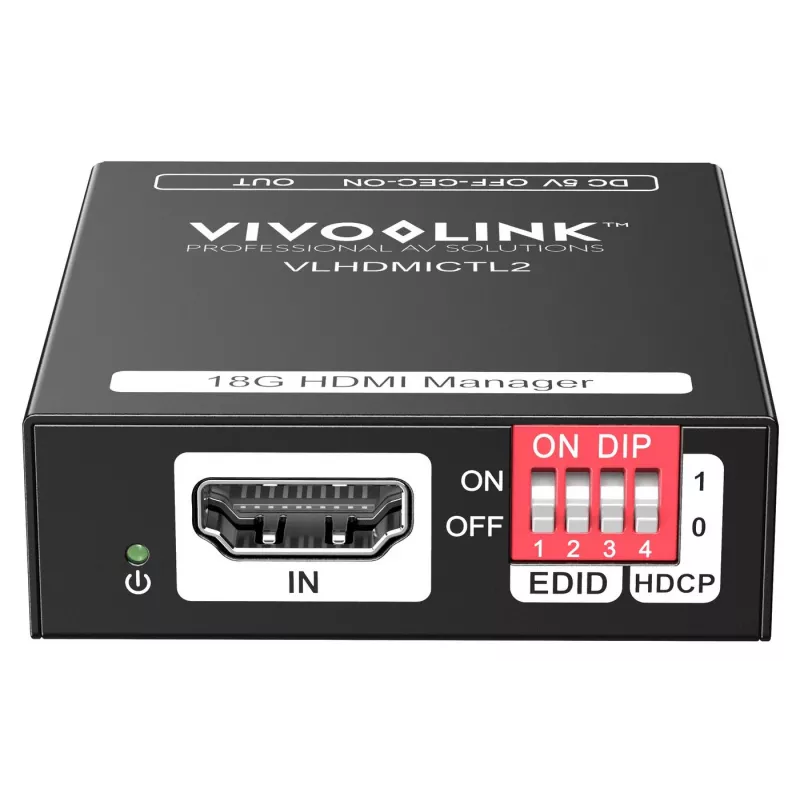

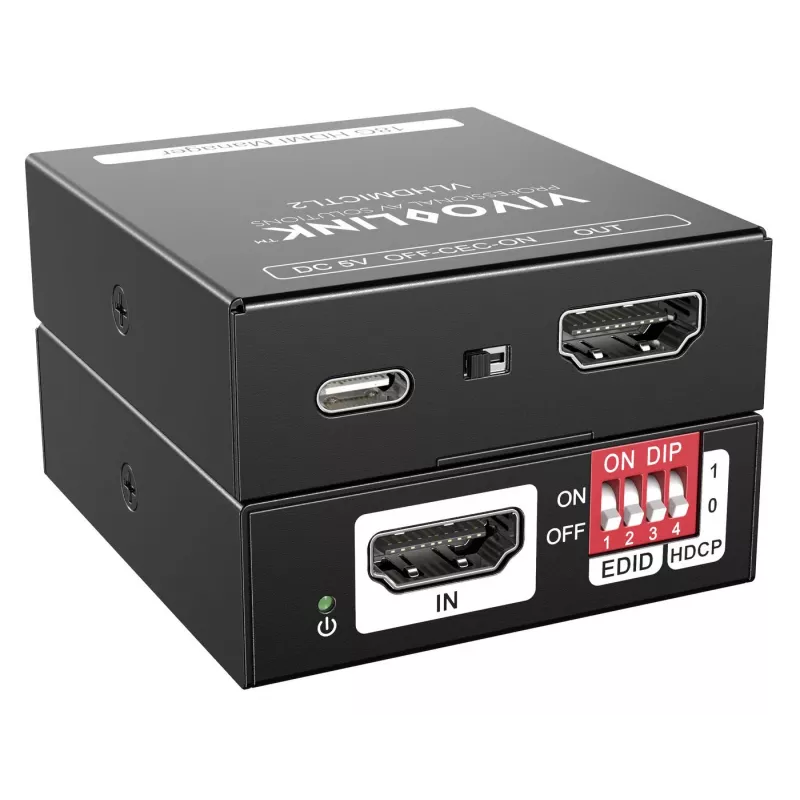

„Vivolink VLHDMICTL2“ EDID emuliatorius leidžia valdyti HDMI EDID duomenis, kontroliuoti išvesties raiškas iki 3840 x 2160 ir tvarkyti garso nustatymus tarp šaltinio ir ekrano. Kompaktiškas įrenginys palaiko 18 Gbit/s pralaidumą, turi HDMI vaizdo prievadą ir USB Type-C jungtį, o maitinamas mažomis sąnaudomis (2,4 W). Priekinio skydelio DIP jungikliai suteikia tiesioginį EDID, HDCP veiksenos ir CEC pralaidumo valdymą, padedantį pasiekti suderinamumą tarp prijungtų įrenginių.

Privalumai

„VLHDMICTL2“ užtikrina paprastą, aparatinio lygio EDID emuliavimą ir raiškos valdymą per priekinius DIP jungiklius, nereikalaujant programinės įrangos. HDCP įjungimo/išjungimo parinktis pagerina sąveikumą jungiant kelis įrenginius grandine, nes leidžia įrenginiui prisistatyti kaip neatitinkančiam HDCP. 18 Gbit/s pralaidumas ir 4K (3840 x 2160) palaikymas užtikrina suderinamumą su aukštos raiškos šaltiniais ir ekranais kompaktiškame korpuse.

Tinka

• EDID informacijos tarp HDMI šaltinių ir ekranų nustatymui ir užrakinimui
• Suderinamų raiškų ir garso formatų primetimui diegimo ar trikčių šalinimo metu
• Integravimui į AV sistemas, kuriose reikia valdyti HDCP veikseną ir CEC pralaidumą
• Naudojimui mažose AV spintose, posėdžių kambariuose arba tiesioginiuose HDMI jungtyse

Pagrindinės specifikacijos

• Modelis: VivoLink VLHDMICTL2 (MPN: VLHDMICTL2, EAN: 5704174984146)
• Maksimali raiška: 3840 x 2160 (4K)
• Pralaidumas: 18 Gbit/s

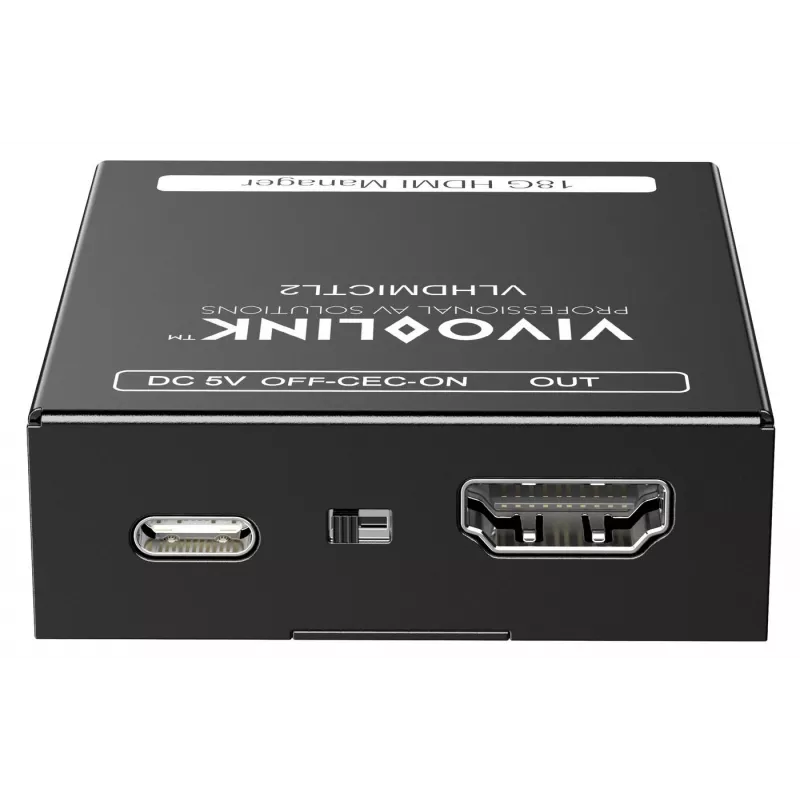

• Jungtys: HDMI vaizdo prievadas, USB Type-C
• Valdymas: priekinio skydelio DIP jungikliai EDID, HDCP ir CEC
• Energijos sąnaudos: 2,4 W
• Matmenys: 60 mm (P) x 54 mm (G) x 17,6 mm (A)
• Spalva: juoda

Kaip naudoti

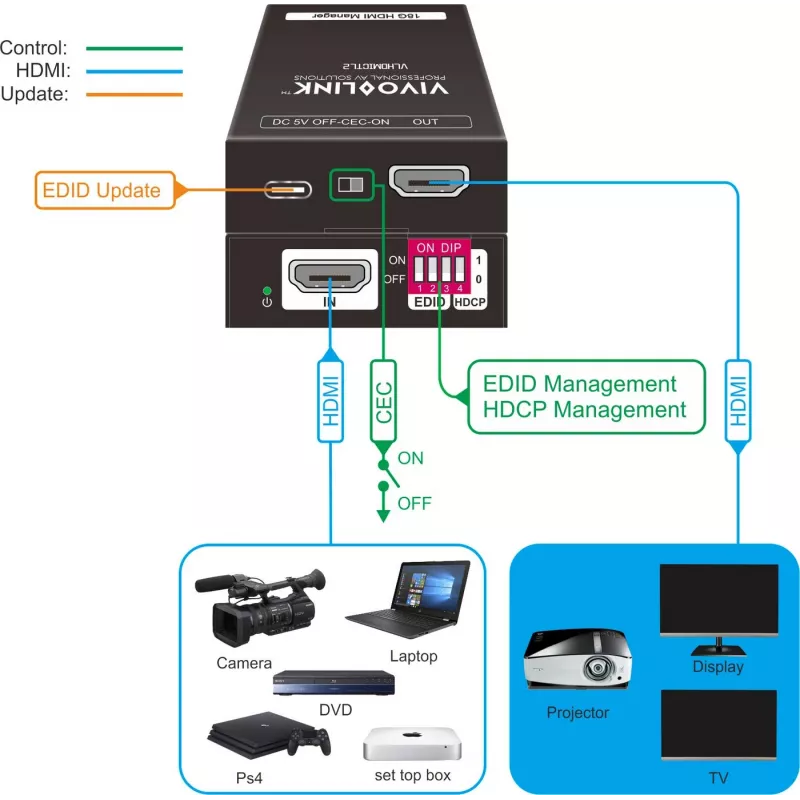

Įdiekite „VLHDMICTL2“ tarp HDMI šaltinio ir ekrano, naudodami HDMI prievadą, o jei reikia, prijunkite USB Type-C pagal savo sistemos reikalavimus. Priekinio skydelio DIP jungikliais sukonfigūruokite norimą EDID, HDCP veikseną ir CEC pralaidumą. Nustatę jungiklius, jei būtina, perjunkite prijungtos įrangos maitinimą, kad būtų pritaikyti nauji EDID ir HDCP būsenos nustatymai. Patikrinkite išvesties raišką ir garsą ekrane ir, jei reikia kitokio EDID profilio ar HDCP būsenos, vėl perjunkite jungiklius.

Rekomendacijos

HDCP išjungimo parinktį naudokite tik tada, kai reikia išspręsti suderinamumo problemas kelių įrenginių grandinėse; HDCP išjungimas gali paveikti apsaugoto turinio atkūrimą. Keisdami DIP jungiklių padėtis, vadovaukitės šaltinio ir ekrano gamintojų nurodymais ir perjunkite įrenginių maitinimą, kad nustatymai įsigaliotų.
