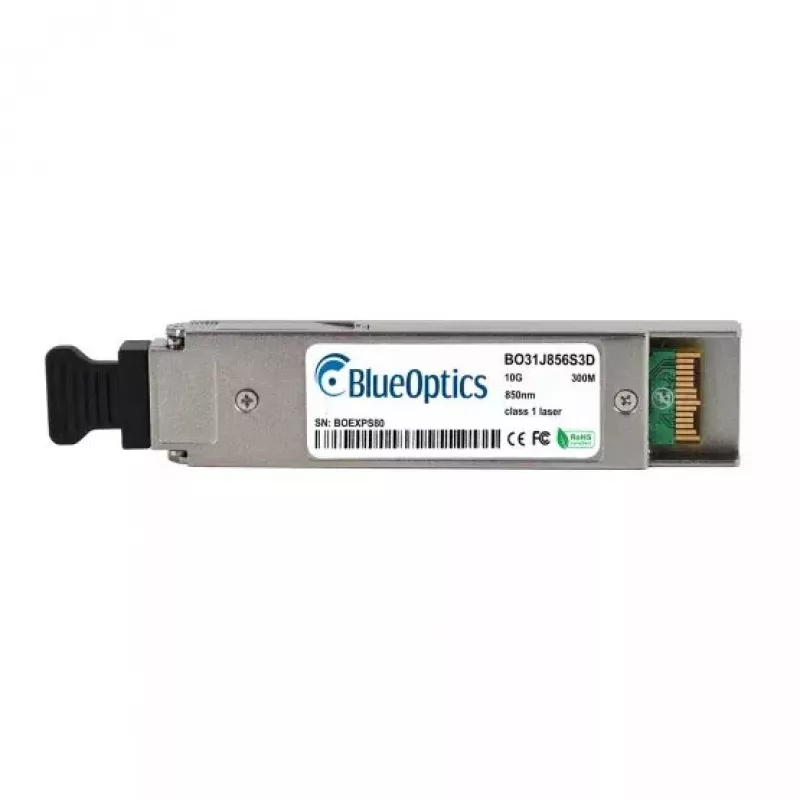

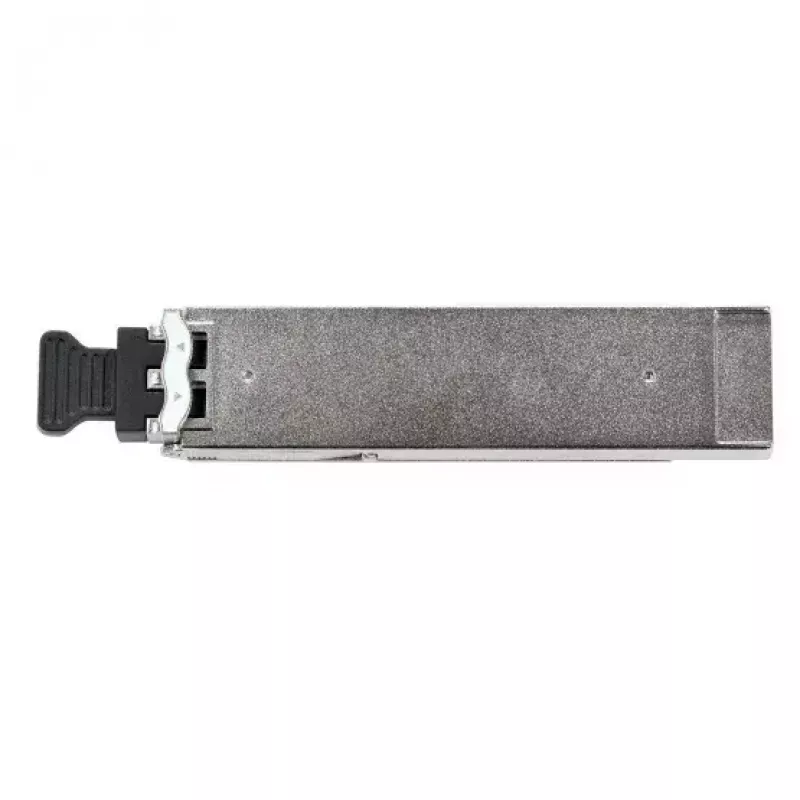

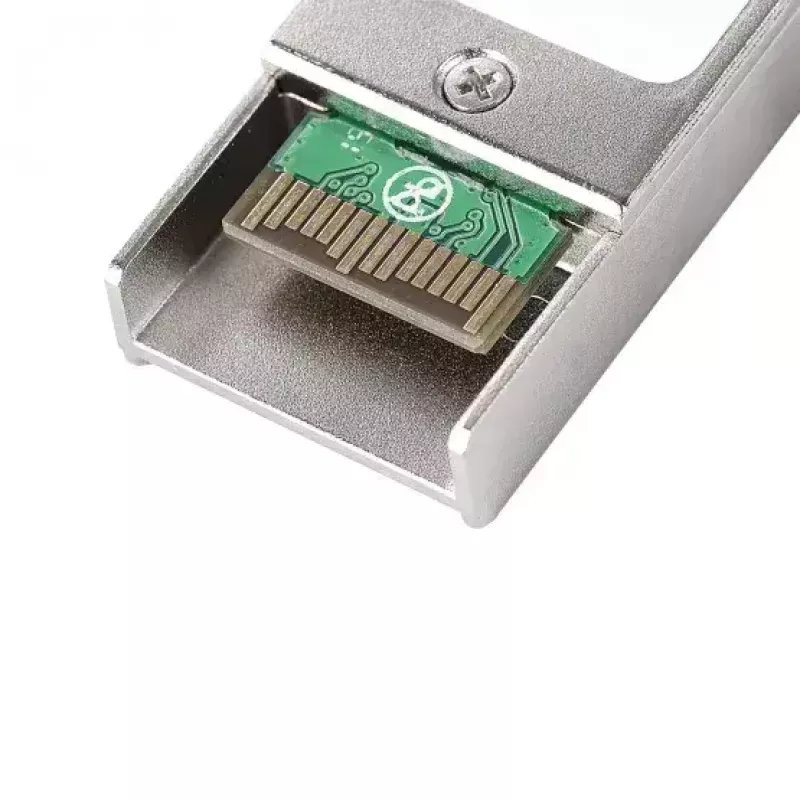

XFP siųstuvo-imtuvo modulis BlueOptics 808-38610-BO 850 nm LC 300 m

„BlueOptics 808-38610-BO“ yra XFP siųstuvo-imtuvo modulis, sukurtas didelės spartos optiniam duomenų perdavimui. Veikiantis 850 nm bangos ilgiu su LC dvipusiu jungtimi, šis su 10GBASE-SR suderinamas modulis palaiko daugiamodės skaidulos linijas iki 300 m ir tinka standartiniams XFP prievadams. Kompaktiškas, lengvas modulis (apie 20 g) atitinka MSA elektrines ir mechanines gaires, užtikrinančias sąveiką su suderinama tinklo įranga.

Privalumai

Modulis užtikrina patikimą 10 Gbps optinį ryšį daugiamode skaidula su pramoniniu standartiniu LC sąsaja ir XFP formos faktoriumi. Jis palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), leidžiančią nuotoliniu būdu matuoti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priimtą galią ir temperatūrą, kai tai palaiko priimančioji sistema. Sukurtas pagal įprastus pramoninius standartus, modulis yra suderinamas su plačiu spektru komutavimo, maršruto parinkimo ir saugojimo platformų, priimančių XFP 10GBASE-SR optiką.

Tinka

• 10 Gbps daugiamodės skaidulos linijoms duomenų centruose ir miestelių tinkluose
• Trumpo nuotolio serverio-komutatoriaus ir komutatoriaus-komutatoriaus jungtims (iki 300 m)
• Didelės spartos Ethernet, Fibre Channel over Ethernet ir panašiems 10G protokolams

Pagrindinės specifikacijos

• Formos faktorius: XFP
• Bangos ilgis: 850 nm
• Maksimalus pasiekiamumas: 300 m daugiamode skaidula
• Jungties tipas: LC dvipusis
• Tipinė duomenų perdavimo sparta: 10 Gbps (suderinama su 10GBASE-SR)
• Svoris: apie 0,02 kg
• Modulio spalva: pilka
• Skaitmeninė diagnostinė stebėsena: palaikoma, kai priimančioji sistema teikia DDM/DOM palaikymą

Kaip naudoti

Įdėkite „BlueOptics“ XFP modulį į XFP suderinamą lizdą komutatoriuje, maršruto parinktuve ar kitame tinklo įrenginyje, laikydamiesi priimančiojo įrenginio gamintojo karšto prijungimo optikos procedūrų. Prijunkite LC dvipusius daugiamodės skaidulos pataisų laidus prie modulio LC prievadų, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite linijos būseną per tinklo įrenginio valdymo sąsają ir, jei įmanoma, nuskaitykite DDM/DOM parametrus iš priimančiojo įrenginio, kad stebėtumėte veikimo sąlygas. Tvarkydami siųstuvą-imtuvą, laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių.

Rekomendacijos

Siekiant optimalaus veikimo, linijoms, artėjančioms prie viršutinės pasiekiamumo ribos, naudokite OM3/OM4 daugiamodę skaidulą, palaikykite švarias LC jungtis ir pataisų laidus bei patvirtinkite DDM/DOM suderinamumą su priimančiuoju įrenginiu, kad įgalintumėte nuotolinę stebėseną. Laikykite siųstuvą-imtuvą veikimo aplinkos ir mechaninių apribojimų, nurodytų jūsų įrangos gamintojo.
