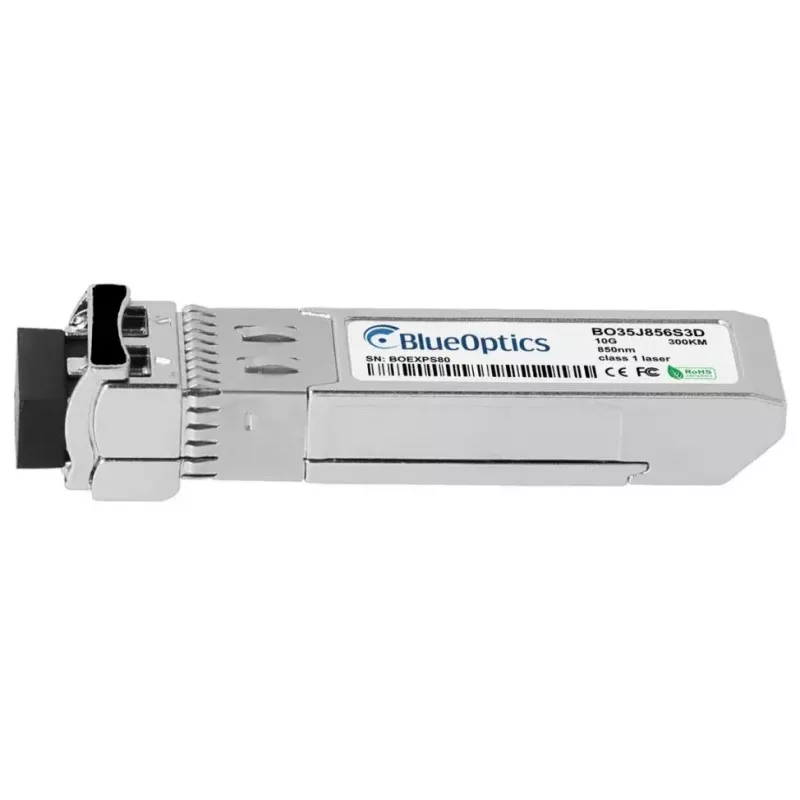

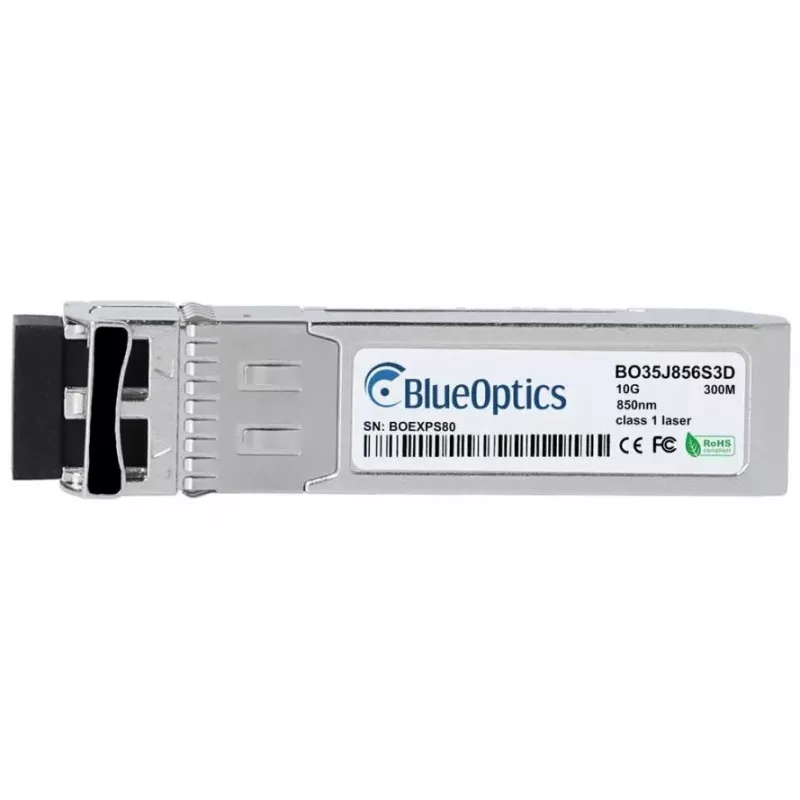

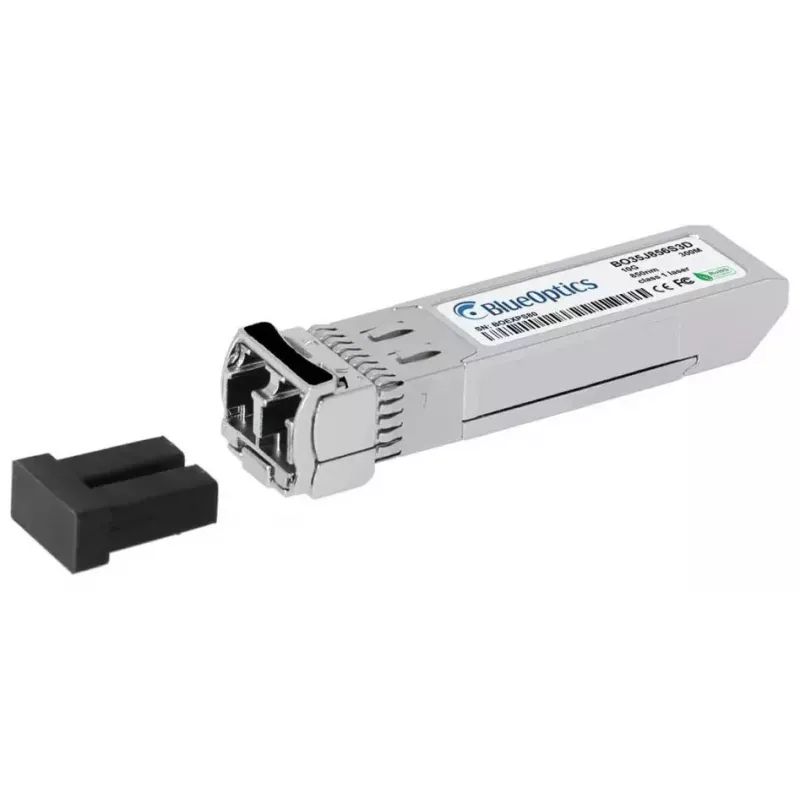

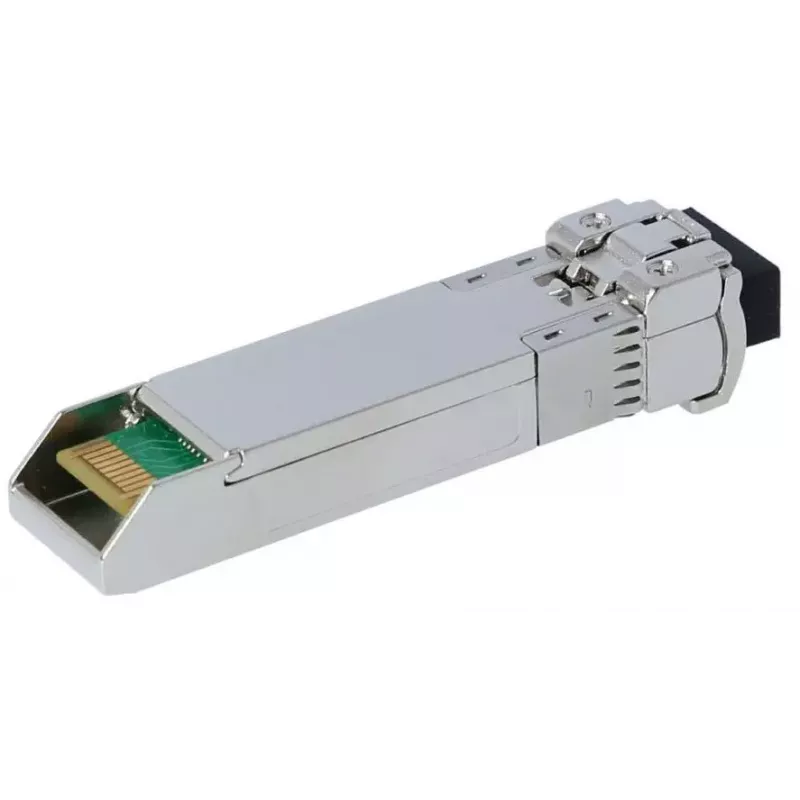

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-SR-BI-BO 10000 Mbit/s 850 nm

BlueOptics SFP-10G-SR-BI-BO yra 10G SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio daugiagyslėms jungtims. Jis palaiko maksimalią 10000 Mbit/s duomenų perdavimo spartą 850 nm bangos ilgiu ir turi LC dvipusę jungtį, skirtą vienu metu perduoti ir priimti atskirais pluoštais. Įdėtas į patvarų sidabrinį metalinį korpusą ir veikiantis esant vardinei 3,3 V įėjimo įtampai, modulis sveria maždaug 3 g ir atitinka pramonės MSA formos faktoriaus bei elektrines specifikacijas, kad būtų suderinamas su SFP+ lizdais.

Privalumai

Šis SFP+ modulis užtikrina standartizuotą 10GBASE-SR veikimą daugiagysliam pluoštui, leidžiantį mažo vėlinimo, didelio pralaidumo jungtis iki tipinių SR atstumų. Jo metalinis korpusas palaiko patikimą įrengimą tinklo įrangoje, išlaikant minimalų svorį. Siųstuvas-imtuvas sukurtas naudoti su įprastomis tinklo platformomis, priimančiomis SFP+ modulius, ir palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), kai pagrindinė aparatinė įranga įgyvendina sąsają.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFP-10G-SR-BI-BO į tuščią SFP+ lizdą suderinamoje tinklo įrangoje, kol užsifiksuos. Prijunkite LC dvipusius daugiagyslius komutacinius kabelius prie modulio siuntimo ir priėmimo prievadų, užtikrindami teisingą TX/RX orientaciją abiejuose galuose. Patikrinkite ryšio būseną per pagrindinio įrenginio valdymo sąsają ir įsitikinkite, kad pagrindinis įrenginys palaiko reikiamą 10GBASE-SR režimą bei DDM/DOM, jei reikia stebėjimo. Laikykitės įrangos gamintojo karštojo keitimo ir elektrostatinės iškrovos atsargumo priemonių, kai įdedate ar išimate siųstuvą-imtuvą.

Rekomendacijos

Optimaliam veikimui naudokite daugiagyslį pluoštą, įvertintą 10GBASE-SR, palaikykite švarias LC jungtis ir pasirinkite komutacinių kabelių ilgius, tinkamus SR atstumams. Patvirtinkite DDM/DOM suderinamumą su savo komutatoriumi ar maršrutizatoriumi, kad galėtumėte stebėti optinius parametrus, tokius kaip siųstuvo išėjimo galia, imtuvo įėjimo galia, temperatūra ir maitinimo įtampa.
