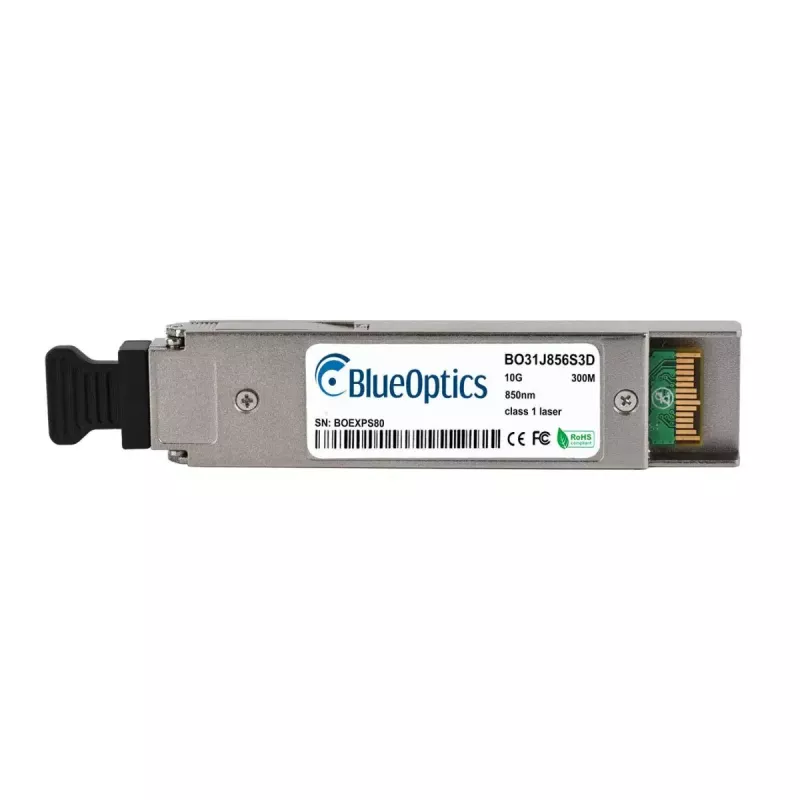

XFP siųstuvas-imtuvas modulis BlueOptics 0231A494-BO 10000 Mbit/s

XFP siųstuvas-imtuvas modulis BlueOptics 0231A494-BO 10000 Mbit/s yra XFP formos optinis modulis, skirtas 10G duomenų linijoms per daugiamodę skaidulą. Jis įgyvendina 10GBASE-SR signalizaciją su 850 nm siųstuvu ir imtuvu ir naudoja LC dvipusę jungtį. Modulis yra suderinamas su pagrindinėmis Huawei platformomis, kurios palaiko Originalių 10GBASE-SR XFP, ir yra skirtas artimojo nuotolio optinėms jungtims iki maždaug 300 metrų tinkama daugiamode skaidula. Chromuota apdaila ir lengvas metalinis korpusas (apie 20 g) užtikrina kompaktiškumą ir paprastą montavimą suderinamoje įrangoje.

Privalumai

BlueOptics 0231A494-BO užtikrina 10 Gbit/s optinį perdavimą XFP formos faktoriuje ir atitinka MSA apibrėžtus mechaninius bei elektrinius standartus, kad būtų suderinamas su atitinkama aparatine įranga. Sukurtas naudojant komponentus iš patikimų lazerių ir integrinių grandynų technologijų tiekėjų, modulis palaiko skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkcijas, leidžiančias realiuoju laiku stebėti maitinimo įtampą, temperatūrą, lazerio poslinkio srovę, siuntimo galią ir priėmimo galią, kai pagrindinė sistema atskleidžia šias funkcijas. Mažas svoris ir standartinė LC dvipusė jungtis supaprastina montavimą ir kabelių prijungimą duomenų centrų ir įmonių aplinkose.

Tinka

• 10 Gbit/s Ethernet jungtims (10GBASE-SR) per daugiamodę skaidulą
• Artimojo nuotolio duomenų centrų aukštynkryptėms linijoms ir serverio prie komutatoriaus jungtims
• Komutatoriams, maršrutizatoriams, saugojimo sistemoms ir kitai tinklo įrangai su XFP lizdais, palaikančiais 10GBASE-SR
• Aplinkoms, kuriose reikalingi DDM/DOM palaikantys siųstuvai-imtuvai nuotolinei diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: XFP formos faktorius
• Duomenų perdavimo sparta: iki 10000 Mbit/s (10 Gbit/s)
• Optinis bangos ilgis: 850 nm siųstuvas ir imtuvas
• Jungtis: LC dvipusė
• Pasiekiamumas: iki ~300 metrų tinkama daugiamode skaidula
• Korpuso svoris: apie 0,02 kg
• Spalva/apdaila: chromuotas metalinis korpusas
• Skaitmeninė diagnostika: DDM/DOM palaikymas (kai palaiko pagrindinė įranga)

Kaip naudoti

Įdėkite XFP siųstuvą-imtuvą į suderinamą XFP lizdą tinklo įrenginyje, vadovaudamiesi gamintojo karštojo keitimo ir saugos instrukcijomis. Prijunkite LC dvipusius daugiamodžius skaidulinius kabelius prie modulio, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM rodmenis įrenginio valdymo sąsajoje, kad stebėtumėte veikimo parametrus. Laikykitės standartinių ESD atsargumo priemonių dirbdami su moduliu ir saugokite skaidulų galus dulkių gaubteliais iki galutinio prijungimo.

Rekomendacijos

Siekiant optimalaus ryšio našumo, naudokite aukštos kokybės daugiamodę skaidulą ir LC dvipusius kabelius, įvertintus 10GBASE-SR, palaikykite švarias jungčių galines plokštumas ir užtikrinkite siųstuvo-imtuvo palaikymą bei programinės įrangos suderinamumą su tiksliniu Huawei ar kitos įrangos gamintoju. Patvirtinkite, kad pagrindinė platforma atskleidžia DDM/DOM duomenis, jei reikalinga nuotolinė diagnostika. Venkite lenkti skaidulą viršijant minimalų lenkimo spindulį ir laikykite atsarginius modulius antistatinėje pakuotėje.
