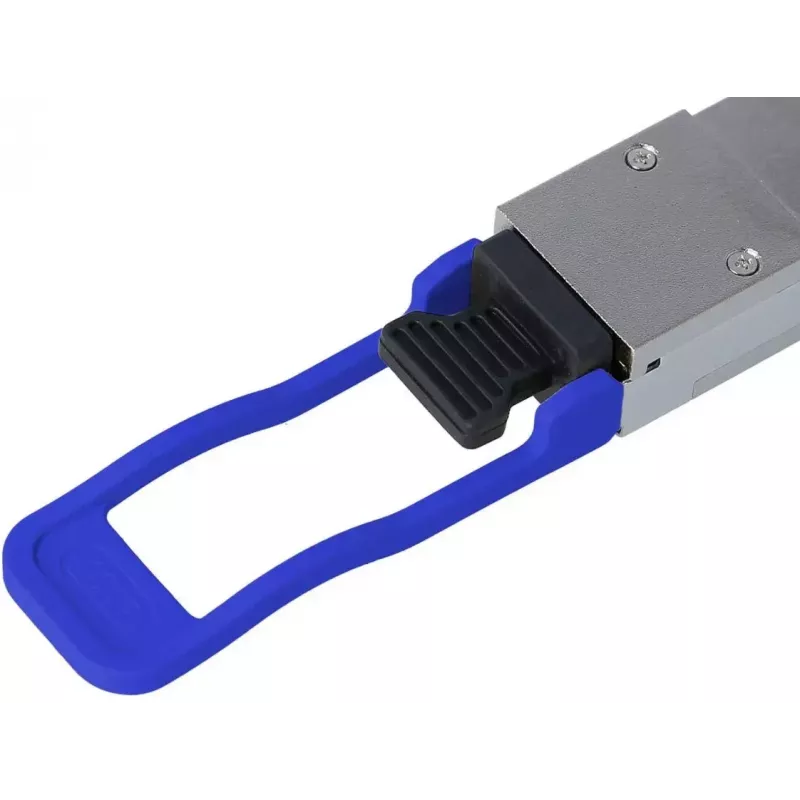

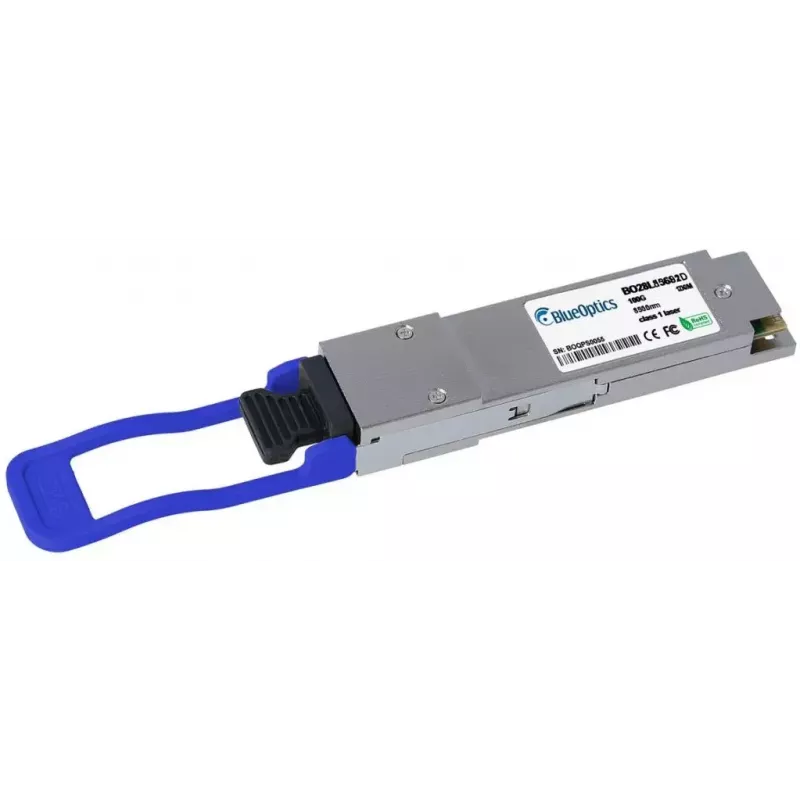

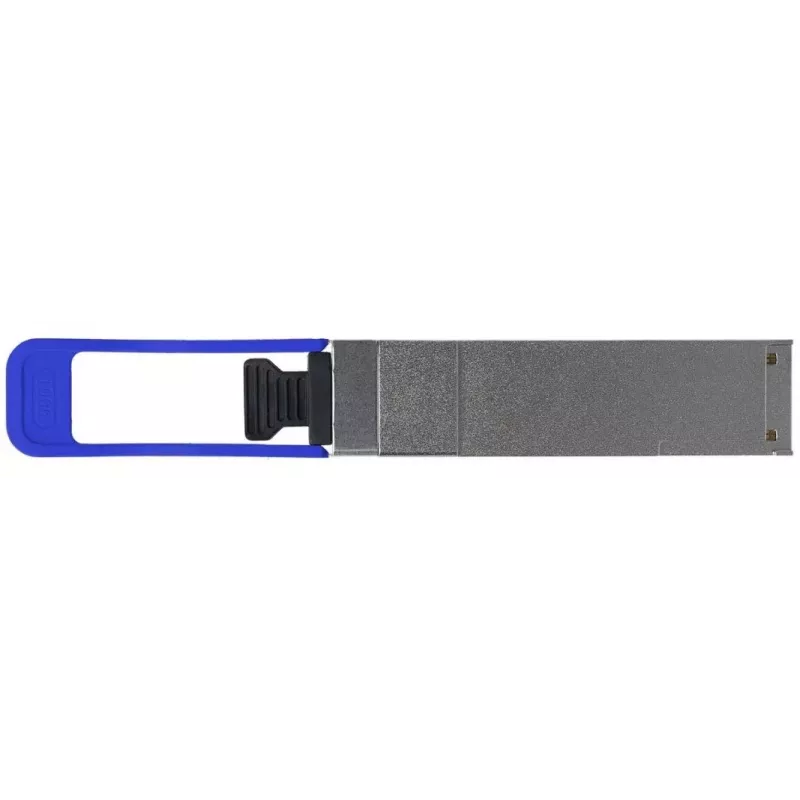

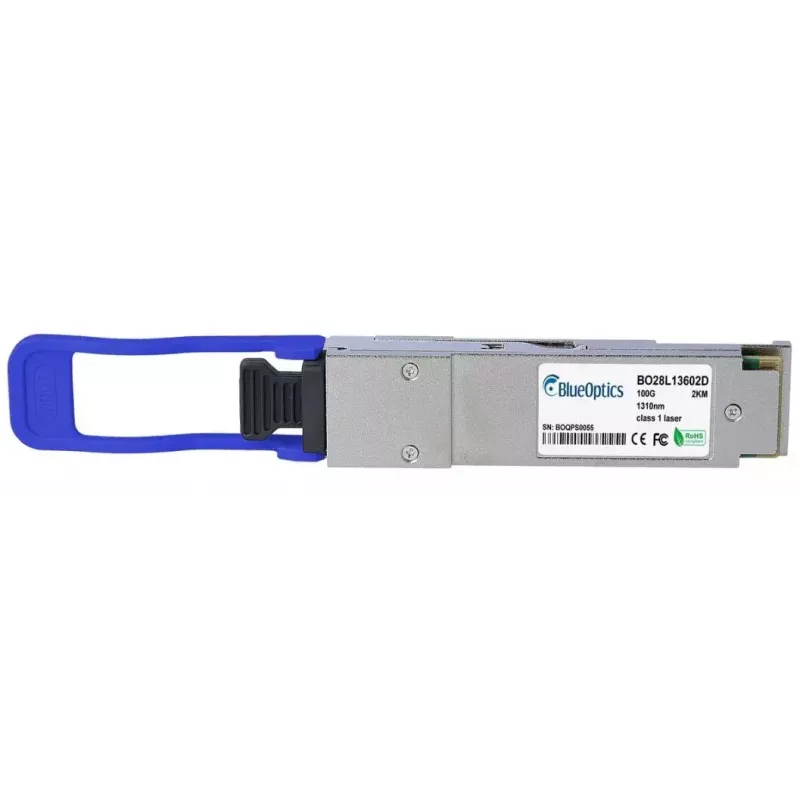

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP-100G-CWDM4-IT-BO 100G 100000 Mbit/s

„BlueOptics QSFP-100G-CWDM4-IT-BO“ yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, skirtas 100G spartos optinėms jungtims. Modulis yra metaliniame korpuse, sveria apie 4 g, palaiko 100 000 Mbit/s duomenų perdavimo spartą ir naudoja LC dvipusę jungtį vienmodėms šviesolaidinėms jungtims. Jis maitinamas 3,3 V įtampa ir naudoja CWDM4 bangų tankinimo technologiją perdavimui ir priėmimui apibrėžtais stambiais bangų ilgiais, todėl tai kompaktiškas sprendimas duomenų centrų ir operatorinės klasės tinklo įrangai.

Privalumai

Siųstuvas-imtuvas atitinka QSFP28 mechaninius ir elektrinius MSA standartus ir yra suderinamas su įranga, palaikančia 100GBASE-CWDM4. Kompaktiškas metalinis korpusas ir mažas svoris leidžia tankiai išdėstyti prievadus. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, o tai supaprastina priežiūrą ir trikčių šalinimą. CWDM4 konstrukcija užtikrina ekonomiškai efektyvias 100G jungtis vienmode šviesolaidyje iki maždaug 2 kilometrų atstumu, kai naudojami tinkami kabeliai.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite QSFP28 siųstuvą-imtuvą į suderinamą QSFP28 prievadą, kol jis visiškai užsifiksuos ir modulio skląstis užsifiksuos. Prijunkite LC dvipusius vienmodžius šviesolaidinius kabelius prie siuntimo ir priėmimo prievadų, laikydamiesi teisingos dvipusės poliariacijos. Įsitikinkite, kad pagrindinis įrenginys palaiko 100GBASE-CWDM4 ir kad DDM/DOM yra įjungtas, jei reikia stebėsenos. Po įdiegimo patikrinkite ryšio būseną pagrindinėje įrangoje ir peržiūrėkite diagnostines vertes per valdymo sąsają, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite vienmodžius šviesolaidinius kabelius ir laikykitės rekomenduojamų nuostolių biudžetų CWDM4 jungtims. Venkite lenkti šviesolaidžius daugiau nei nurodytas spindulys ir laikykite jungtis švarias, kad sumažintumėte optinius nuostolius. Prieš diegiant patvirtinkite programinės įrangos ir suderinamumo su pagrindiniu įrenginiu informaciją, o profilaktinei priežiūrai naudokite DDM/DOM informaciją.
