WISI universali antenos lizdas DB 03 D 2 angų vienas lizdas 5 dB SAT/TV/Radio

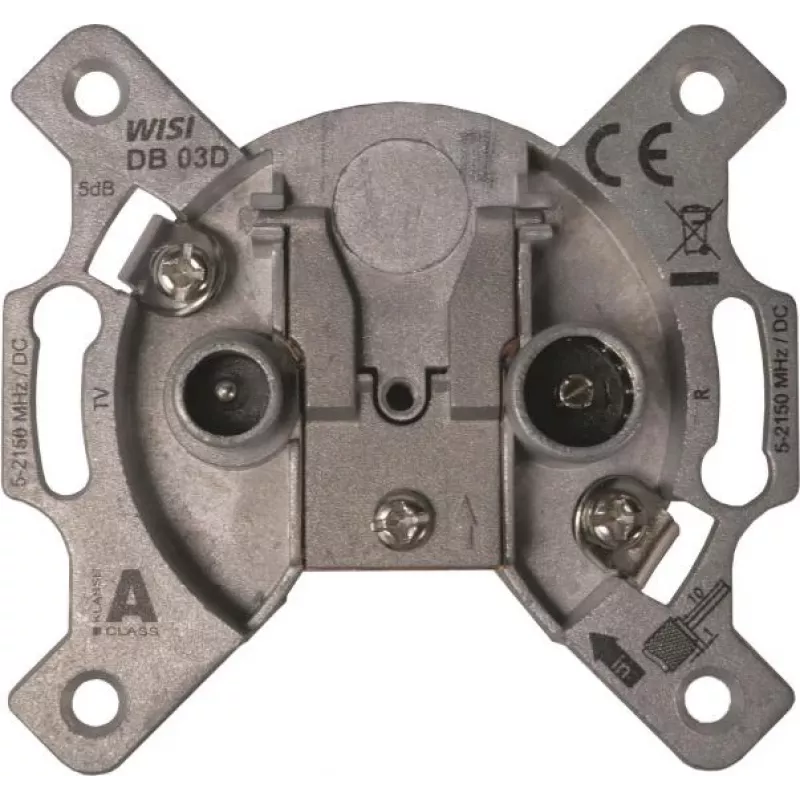

WISI DB 03 D yra įleidžiamas universalus antenos lizdas, sukurtas modernioms sieninėms instaliacijoms, kuriose vienas tvarkingas prijungimo taškas turi aptarnauti palydovinę, antžeminę televiziją ir FM radiją. Skirtingai nuo paprastų lizdų, perduodančių tik vieną dažnių juostą, šis įrenginys sujungia tris atskiras išvestis kompaktiškoje 2 angų konstrukcijoje su apibrėžtu 5 dB atšakos nuostoliu, užtikrinančiu subalansuotą signalo paskirstymą žvaigždinės topologijos namų tinkluose. Lieto metalo korpusas užtikrina ilgalaikį ekranavimo stabilumą, o plastikinis dangtelis dera prie standartinių jungiklių serijų.

Pagrindiniai privalumai

• Trys nepriklausomos išvestys: SAT (F jungtis), TV (IEC vyriškoji), ir Radio (IEC moteriškoji)
• 5 dB slopinimas (atšakos nuostolis) vienodam signalo lygiui keliose išvestyse
• Visas dažnių diapazonas: 47–862 MHz (TV), 87,5–108 MHz (FM), 950–2200 MHz (SAT)
• A klasės ekranavimas pagal EN 50083-2, užtikrinantis trukdžių neturinčią recepciją
• Nuolatinės srovės pralaidumas SAT išvestyje LNB arba multijungiklio maitinimui
• Įleidžiamas montavimas su standartiniu 2 angų atstumu (60 mm)
• 75 omų varža, atspindžio nuostoliai > 10 dB

Kasdienis naudojimas

Sumontuotas už televizoriaus ar medijos sienoje, DB 03 D išlaiko tvarkingus kabelių išvedžiojimus: vienas koaksialinis kabelis maitina lizdą, o trys priekinės jungtys leidžia vienu metu prijungti palydovinį imtuvą, antžeminės televizijos imtuvą ir FM tiunerį. 5 dB atšakos nuostolis yra idealus butams ar namams su keliomis išvestimis, užtikrinant, kad kiekvienas kambarys gautų tinkamą signalą neperkraunant paskirstymo stiprintuvo. SAT išvestis praleidžia nuolatinę srovę, todėl LNB nereikia atskiro maitinimo įterpėjo. Lieto korpusas ir užsegamas dangtelis atlaiko pakartotinį jungimą ir valymą neprarandant ekranavimo savybių.

Visos specifikacijos

• Lizdo tipas: Vienas lizdas (Stichdose) su trimis išvestimis
• Slopinimas (atšakos nuostolis): 5 dB
• TV dažnių diapazonas: 47–862 MHz
• Radio dažnių diapazonas: 87,5–108 MHz
• SAT dažnių diapazonas: 950–2200 MHz
• Išvesties jungtys: TV IEC vyriškoji, Radio IEC moteriškoji, SAT F jungtis
• Ekranavimo klasė: A klasė (EN 50083-2)
• Nuolatinės srovės pralaidumas (SAT): Taip
• Montavimo tipas: Įleidžiamas (Unterputz)
• Atspindžio nuostoliai: > 10 dB
• Varža: 75 omų
• Įvesties jungtis: Koaksialinio kabelio varžtinis/gnybtinis terminalas
• Korpuso medžiaga: Lieto metalo korpusas, plastikinis dangtelis
• Naudojimas: DVB-T/T2, FM, DVB-C, DVB-S/S2
• Standartų atitiktis: EN 50083-4

Baigiamoji pastaba

WISI DB 03 D yra profesionalaus lygio sprendimas integruotam palydoviniam ir antžeminiam paskirstymui, užtikrinantis patikimą veikimą ir lengvą montavimą bet kuriame moderniame name ar daugiabučiame pastate.
