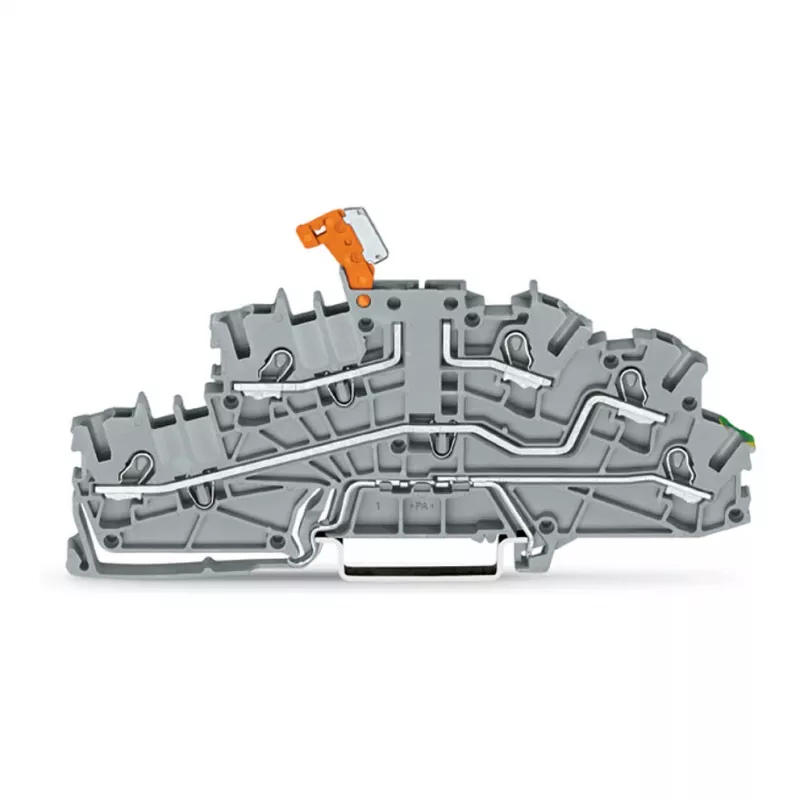

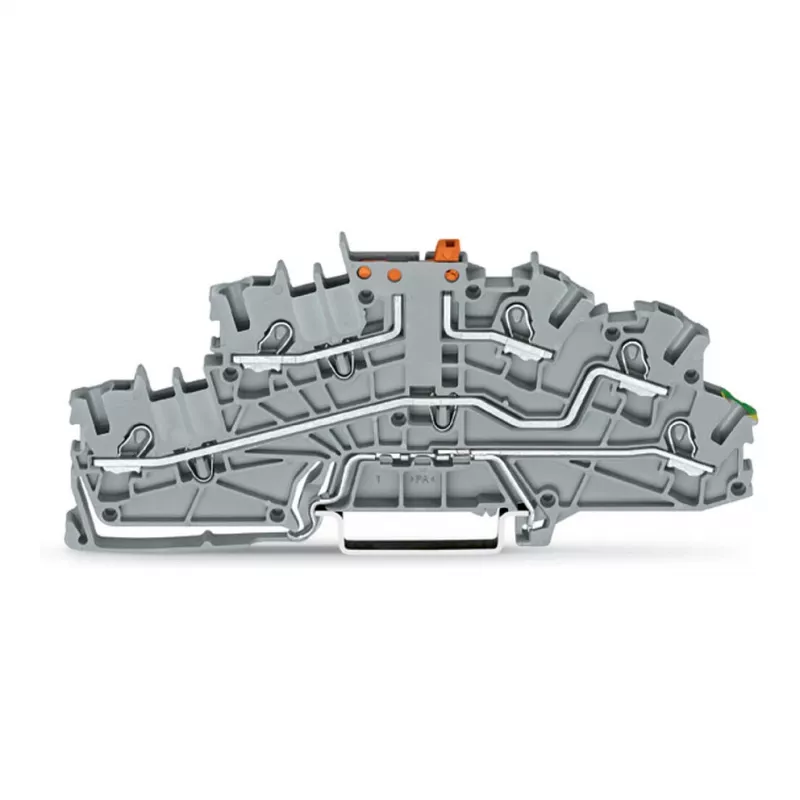

WAGO TOPJOB S N-Atjungimo gnybtų blokas su PE, 3 laidininkai, Push-in CAGE CLAMP, pilkas, 2003-6644

WAGO TOPJOB S N-atjungimo gnybtų blokas 2003-6644 yra aukštos kokybės komponentas, skirtas saugiam ir efektyviam N-atjungimui su integruota apsauginio įžeminimo (PE) funkcija. Šis gnybtų blokas su atjungimo peilio mechanizmu užtikrina patikimą neutralaus laidininko izoliavimą, išlaikant PE tęstinumą. Push-in CAGE CLAMP® jungimo technologija leidžia greitai ir be įrankių prijungti kietus, suvytusius ir smulkiagyslius laidininkus nuo 0,25 iki 4 mm² (22–12 AWG). Esant vardinei įtampai 250 V ir srovei 20 A, jis idealiai tinka skirstomuosiuose skyduose ir pramoniniuose valdymo pultuose. Kompaktiškas pilkas korpusas pagamintas iš poliamido (PA) ir montuojamas ant 35 mm DIN bėgelio. Darbinės temperatūros diapazonas nuo -35 iki +85 °C.

Privalumai

• Jungimas be įrankių, taupantis montavimo laiką
• Integruotas atjungimo peilis lengvam N-atjungimui
• PE funkcija užtikrina saugumą ir atitiktį reikalavimams
• Kompaktiškas dizainas taupo vietą ant DIN bėgelio
• Platus laidininkų diapazonas (0,25–4 mm²) lankstumui

Tinka

• Skirstomiesiems skydams ir poskirstymams
• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Apšvietimo ir maitinimo paskirstymui

Pagrindinės specifikacijos

• Produkto tipas: N-atjungimo gnybtų blokas su PE
• Serija: TOPJOB S
• Potencialų skaičius: 3
• Jungčių skaičius: 3
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinė įtampa (N-atjungimas): 250 V
• Vardinė srovė (N-atjungimas): 20 A
• Vardinė impulsinė įtampa: 4 kV
• Taršos laipsnis: 3
• Prijungiamo laidininko skerspjūvis (kietas): 0,25–4 mm² (22–12 AWG)
• Prijungiamo laidininko skerspjūvis (suvytas): 0,25–4 mm² (22–12 AWG)
• Prijungiamo laidininko skerspjūvis (smulkiagyslis): 0,25–4 mm² (22–12 AWG)
• Nuėmimo ilgis: 9–11 mm
• Montavimo būdas: DIN bėgelis 35 mm
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA)
• Darbinė temperatūra: -35 iki +85 °C

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir galiniais laikikliais. Užtikrinkite tinkamą nuėmimo ilgį (9–11 mm) patikimam jungimui. Tinka naudoti aplinkoje, kurios taršos laipsnis 3.
