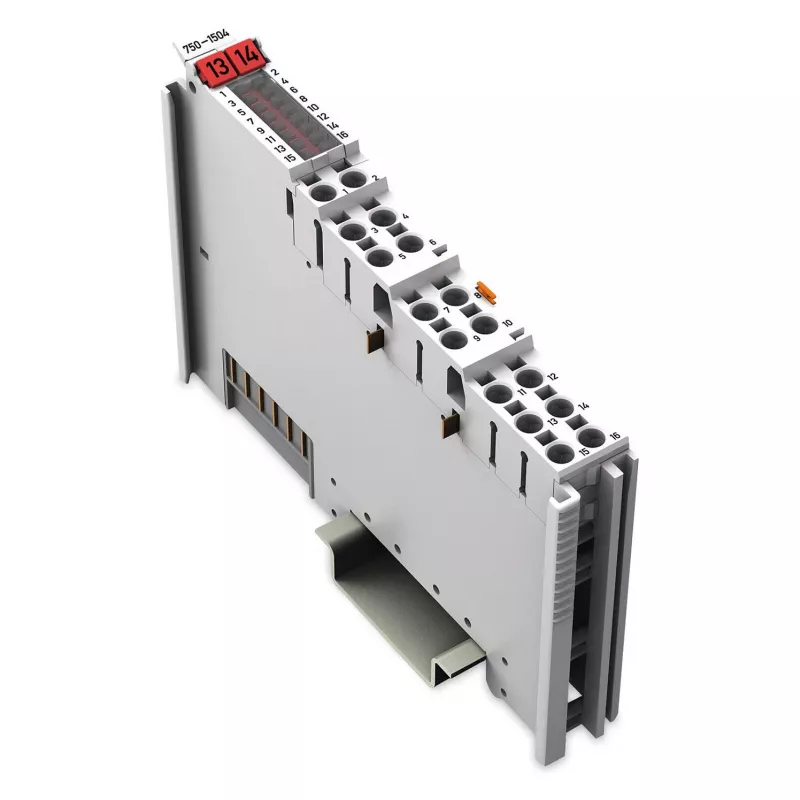

WAGO 750-1504 4 kanalų skaitmeninis įėjimo modulis 24 VDC

WAGO 750-1504 yra kompaktiškas 4 kanalų skaitmeninis įėjimo modulis, skirtas naudoti su WAGO 750 serijos I/O sistema. Jis priima 24 VDC signalus iš jutiklių ir jungiklių, užtikrindamas patikimą signalų gavimą pramoninės automatikos programose. Modulyje naudojama CAGE CLAMP® jungčių technologija greitam ir priežiūros nereikalaujančiam laidų prijungimui bei užtikrinama 500 V elektrinė izoliacija tarp sistemos ir lauko.

Privalumai

• 4 skaitmeniniai įėjimai 24 VDC jutikliams
• CAGE CLAMP® spyruoklinio slėgio jungčių technologija – atspari vibracijai ir nereikalaujanti priežiūros
• 500 V galvaninė izoliacija sistema/laukas patikimam darbui pramoninėje aplinkoje
• LED būsenos indikatoriai kiekvienam kanalui greitai diagnostikai
• Kompaktiškas dizainas, taupantis vietą montuojant ant DIN-35 bėgelio
• Platus darbinės temperatūros diapazonas nuo 0 iki +55 °C

Tinka

• Pramoninei automatikai ir valdymo sistemoms
• Pastatų automatikai (pvz., apšvietimas, ŠVOK)
• Mašinų valdymui ir stebėjimui
• Procesų automatikai
• Bet kokiai programai, kuriai reikalingas patikimas 24 VDC skaitmeninių įėjimų gavimas

Pagrindinės specifikacijos

• Skaitmeninių įėjimų skaičius: 4
• Nominali įėjimo įtampa: 24 VDC
• Įėjimo srovė (tipinė): 2,8 mA kanalui
• Įėjimo vėlinimas (numatytas): 3 ms
• Jungčių technologija: CAGE CLAMP®
• Izoliacija: 500 V sistema/laukas
• Maitinimas: per sistemos įtampą
• Darbinė temperatūra: nuo 0 iki +55 °C
• Montavimo tipas: DIN-35 bėgelis
• Būsenos indikatorius: LED (žalias) kiekvienam kanalui
• Bitų plotis kanalui: 1 bitas
• Duomenų plotis: 4 bitai
• Vidinė srovės sąnauda (5V sistema): 15 mA
• Lauko pusės jungtis: 2 laidų, 3 laidų
• Apsaugos tipas: IP20
• Patvirtinimai: CE, UL, KEMA/KEUR, GL, ATEX, IECEx

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO 750 serijos magistralės jungtuvais ir maitinimo moduliais. Užtikrinkite tinkamą įžeminimą ir ekranavimą pagal WAGO montavimo instrukcijas. Modulis tinkamas naudoti potencialiai sprogioje aplinkoje (ATEX, IECEx), kai sumontuotas tinkamuose korpusuose.
