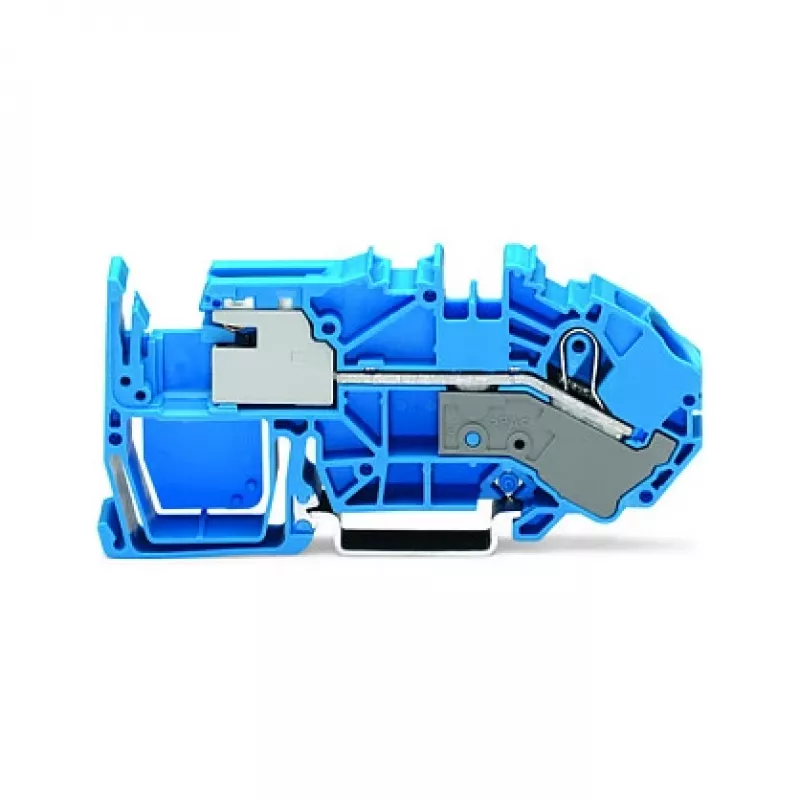

WAGO 2016-7714 TOPJOB S Praeinanti gnybtų jungtis, 2 laidininkai, Push-in, 1000V, 76A, pilka, 0,5-25 mm², DIN bėgelis

WAGO 2016-7714 yra aukštos kokybės praeinanti gnybtų jungtis iš TOPJOB S serijos, skirta patikimam ir efektyviam laidų sujungimui pramoninėse ir pastatų instaliacijose. Dėl push-in CAGE CLAMP jungties technologijos ji leidžia greitai ir be įrankių prijungti vientisus ir suvytusius laidus, taupant laiką ir užtikrinant saugų ryšį. Ši 2 laidininkų gnybtų jungtis skirta 1000V ir 76A, todėl tinka sudėtingoms reikmėms.

Privalumai

Push-in jungties technologija leidžia tiesiogiai įkišti vientisus laidus be įrankių, sumažinant montavimo laiką. Kompaktiškas dizainas taupo vietą ant DIN bėgelio. Skaidrus korpusas leidžia vizualiai patikrinti laidų įkišimą. V0 degumo klasė užtikrina aukštus saugos standartus.

Tinka

• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Energijos paskirstymui
• Mašinų laidų sujungimui

Pagrindinės specifikacijos

• Serija: TOPJOB S
• Jungties tipas: Praeinanti gnybtų jungtis
• Jungties technologija: Push-in CAGE CLAMP
• Laidininkų skaičius: 2
• Potencialų skaičius: 1
• Lygmenų skaičius: 1
• Vardinė įtampa (IEC/EN): 1000 V
• Vardinė srovė (IEC/EN): 76 A (16 mm² laidininkui)
• Vardinė impulsinė įtampa: 8 kV
• Laidininko skerspjūvis (vientisas/suvytas): 0,5 - 25 mm² (AWG 20 - 4)
• Laidininko skerspjūvis (smulkiai suvytas): 0,5 - 16 mm² (AWG 20 - 6)
• Nuėmimo ilgis: 18 - 20 mm
• Montavimo tipas: DIN bėgelis (35 mm)
• Korpuso medžiaga: Poliamidas (PA 66)
• Spalva: Pilka
• Degumo klasė: UL94 V0
• Darbinė temperatūra: -35 °C iki +85 °C

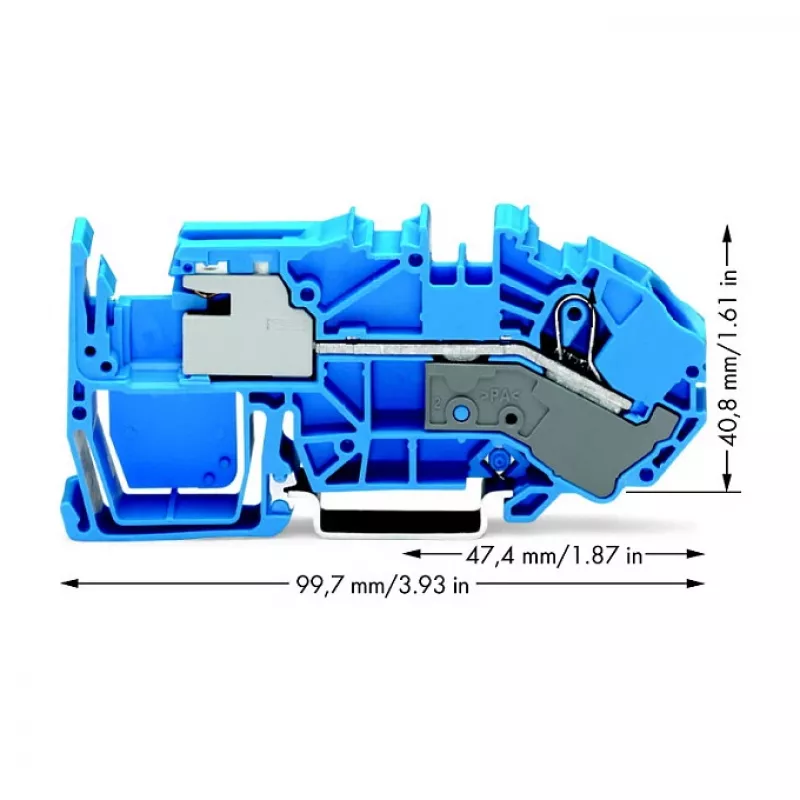

• Matmenys (P x A x G): 12 mm x 86 mm x 40,8 mm

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą laidų nuėmimo ilgį ir, jei reikia, naudokite tinkamus įrankius smulkiai suvytiems laidininkams. Ši gnybtų jungtis idealiai tinka didelės srovės reikmėms, kurioms reikalingi patikimi sujungimai.
