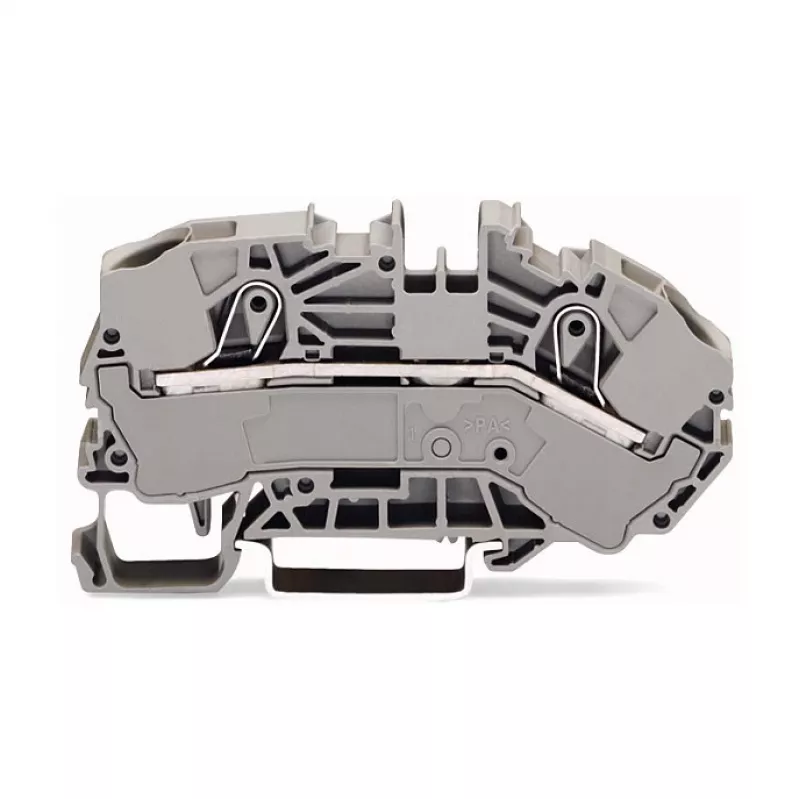

WAGO 2016-7601 Praeinanti gnybtų jungtis, 2 laidininkai, 16 mm², 800 V, pilka

WAGO 2016-7601 yra aukštos kokybės praeinanti gnybtų jungtis, skirta patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Dėl kompaktiško dizaino ir įstūmimo mechanizmo ji užtikrina greitą ir saugų laidų sujungimą pramoninėse sistemose. Skirta 800 V ir 76 A, ši gnybtų jungtis tinka įvairiems energijos paskirstymo ir valdymo sprendimams.

Privalumai

Įstūmimo CAGE CLAMP® technologija leidžia jungti kietus ir suvytusius laidininkus be įrankių, taupant montavimo laiką. Kompaktiškas 12 mm plotis leidžia didelio tankio laidų sujungimą ant DIN-35 bėgių. Poliamido korpusas užtikrina puikią izoliaciją ir ilgaamžiškumą atšiauriomis sąlygomis.

Tinka

• Pramoninėms valdymo spintoms
• Pastatų automatizavimui
• Energijos paskirstymo sistemoms
• Mašinų laidų sujungimui

Pagrindinės specifikacijos

• Laidininkų skaičius: 2
• Jungties tipas: CAGE CLAMP®
• Valdymas: Įstūmimas
• Vardinis skerspjūvis: 16 mm² (AWG 6)
• Vardinė įtampa (EN): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN): 76 A
• Kietų laidininkų diapazonas: 0,5 … 25 mm² / 20 … 4 AWG
• Suvytų laidininkų diapazonas: 0,5 … 16 mm² / 20 … 6 AWG
• Plonųjų laidininkų diapazonas: 0,5 … 16 mm² / 20 … 6 AWG
• Nuimto izoliacijos ilgis: 20 … 22 mm
• Montavimo tipas: DIN-35 bėgis
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Potencialų skaičius: 1
• Lygmenų skaičius: 1
• Taršos laipsnis: 3
• Darbinė temperatūra: -35 … +85 °C

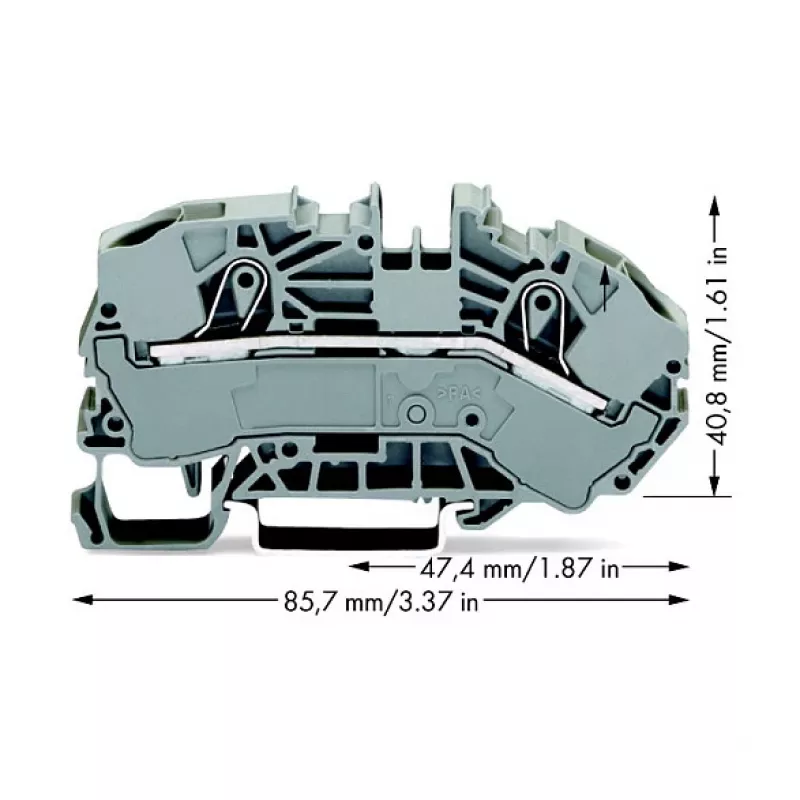

• Matmenys (P x A x G): 12 mm x 85,7 mm x 40,8 mm

Rekomendacijos

Norint optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą nuimto izoliacijos ilgį ir laidininko įkišimą, kad jungtys būtų patikimos.
