WAGO 2016-1204 4-ių laidų praėjimo gnybtų blokas, 800 V, 57 A, 16 mm², pilkas, montavimui ant DIN bėgelio

WAGO 2016-1204 yra aukštos kokybės 4-ių laidų praėjimo gnybtų blokas, skirtas patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Naudojant naujovišką Push-in CAGE CLAMP® jungimo technologiją, užtikrinamas greitas, be įrankių laidų prijungimas kietiems ir smulkiagysliams laidininkams iki 16 mm² (6 AWG). Nominali įtampa 800 V ir srovė 57 A, šis gnybtų blokas idealiai tinka pramoniniams valdymo skydams, pastatų automatizacijai ir elektros paskirstymo sistemoms. Kompaktiškas dizainas (12 mm plotis) taupo vertingą vietą ant DIN bėgelio, tuo pačiu suteikiant iki 4 jungimo taškų viename lygyje.

Privalumai

Push-in CAGE CLAMP® technologija leidžia tiesiogiai įkišti kietus laidus be įrankių, sumažinant montavimo laiką iki 50%. Priekinio įvedimo laidų sujungimas supaprastina prieigą ir priežiūrą. Poliamido (PA) korpusas užtikrina puikią izoliaciją ir atsparumą aplinkos poveikiui, o darbinės temperatūros diapazonas yra nuo -35 °C iki +85 °C. Nominali impulsinė įtampa 8 kV užtikrina saugumą aukštų viršįtampių aplinkoje.

Tinka naudoti

• Pramoniniuose valdymo skyduose ir skirstomuosiuose įrenginiuose
• Pastatų automatizavimo sistemose (ŠVOK, apšvietimas, apsauga)
• Elektros paskirstymo ir jungiamosiose dėžėse
• Mašinų gamyboje ir gamyklų automatizacijoje
• Atsinaujinančios energijos įrenginiuose (saulės, vėjo)

Pagrindinės specifikacijos

• Laidų skaičius: 4
• Jungimo technologija: Push-in CAGE CLAMP®
• Montavimo tipas: DIN bėgelis (TS 35)
• Nominali įtampa (EN): 800 V
• Nominali srovė (EN): 57 A
• Nominali impulsinė įtampa: 8 kV
• Kieto laidininko skerspjūvis: 0,5 ... 16 mm² / 20 ... 6 AWG
• Smulkiagyslio laidininko skerspjūvis: 0,5 ... 16 mm² / 20 ... 6 AWG
• Nuėmimo ilgis: 25 ... 27 mm (0,98 ... 1,06 col.)
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Taršos laipsnis: 3
• Viršįtampių kategorija: III
• Jungimo taškų skaičius: 4
• Laidų sujungimo tipas: Priekinis įvedimas
• Darbinė temperatūra: -35 ... +85 °C

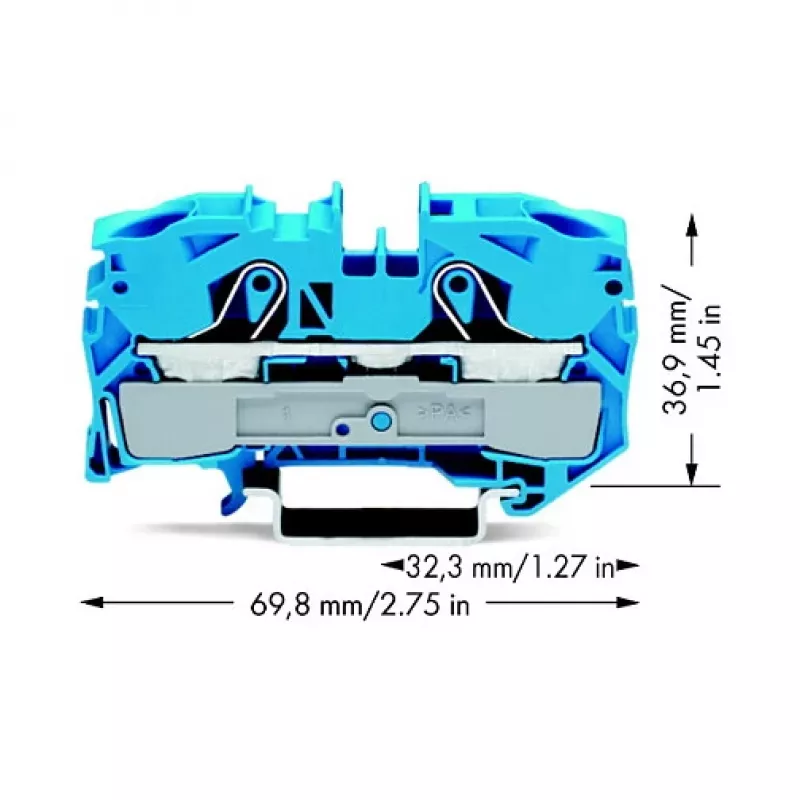

• Matmenys (P x A x G): 12 mm x 69,8 mm x 36,9 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir galinėmis plokštelėmis. Užtikrinkite tinkamą nuėmimo ilgį (25-27 mm) patikimiems jungimams. Tinka naudoti tik su variniais laidininkais. Visada laikykitės vietinių elektros instaliacijos taisyklių ir standartų.
