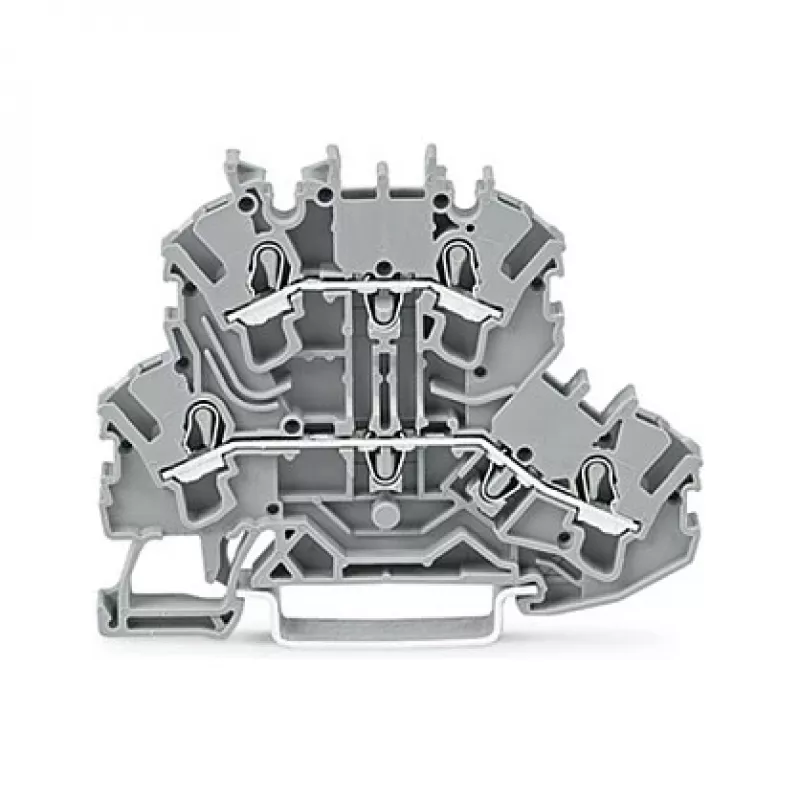

WAGO 2002-2201 TOPJOB S 2-jungiklio praėjimo gnybtų blokas, 2,5 mm², 500 V, pilkas

WAGO 2002-2201 yra aukštos kokybės 2-jungiklio praėjimo gnybtų blokas iš TOPJOB S serijos, pasižymintis patikima CAGE CLAMP® jungimo technologija. Sukurtas montavimui ant DIN bėgio, šis kompaktiškas gnybtų blokas turi 2,5 mm² vardinį skerspjūvį ir 500 V vardinę įtampą, todėl idealiai tinka įvairioms pramoninėms ir pastatų automatikos reikmėms.

Privalumai

Dėl CAGE CLAMP® spyruoklinės jungimo technologijos WAGO 2002-2201 užtikrina greitą, atsparų vibracijai ir nereikalaujantį priežiūros laidų sujungimą. Įstūmimo gnybtai leidžia tiesiogiai įkišti kietus laidus, taupant laiką montavimo metu. Kompaktiškas dizainas taupo vietą ant DIN bėgio, o pilkas korpusas užtikrina aiškų vizualinį atpažinimą.

Tinka

• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Skirstomiesiems skydams
• Apšvietimo ir elektros paskirstymui
• Bet kokioms reikmėms, kurioms reikalingas patikimas ir vietą taupantis laidų sujungimas

Pagrindinės specifikacijos

• Serija: TOPJOB S
• Jungimo technologija: CAGE CLAMP®
• Laidų skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (EN): 500 V
• Vardinė srovė (EN): 24 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Laido skerspjūvis (kietas): 0,25 - 4 mm² / 22 - 12 AWG
• Laido skerspjūvis (plonagyslis): 0,25 - 2,5 mm² / 22 - 14 AWG
• Nuimto izoliacijos ilgis: 9 - 11 mm / 0,35 - 0,43 colio
• Montavimo tipas: DIN bėgis 35 x 15, 35 x 7,5
• Aukštis nuo viršutinio DIN bėgio krašto (35x7,5): 40,4 mm
• Aukštis nuo viršutinio DIN bėgio krašto (35x15): 32,9 mm
• Potencialų skaičius: 1
• Jungimo taškų skaičius: 2
• Spalva: pilka
• Matmenys (PxAxG): 5,2 mm x 69,7 mm x 51,7 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite WAGO ferulių užspaudimo įrankius ir iš anksto nuimtą izoliaciją. Įsitikinkite, kad DIN bėgis yra tinkamai įžemintas. Šis gnybtų blokas yra suderinamas su WAGO ženklinimo sistemomis aiškiam identifikavimui.
