WAGO 2002-1204 4-ių laidų įspaudžiamoji gnybtų jungtis, 2,5 mm², 800 V, pilka

WAGO 2002-1204 yra aukštos kokybės 4-ių laidų įspaudžiamoji gnybtų jungtis iš 2002 serijos, skirta patikimam ir be įrankių atliekamam laidų sujungimui pramoninėse ir pastatų instaliacijose. Su vardine įtampa 800 V ir vardine srove 24 A, ji tinka įvairioms reikmėms. Kompaktiškas dizainas (5,2 mm plotis) taupo vietą ant DIN bėgio, o Push-in CAGE CLAMP® jungimo technologija užtikrina greitą ir saugų laidų užspaudimą.

Privalumai

Be įrankių atliekamas įspaudžiamasis kietų ir lanksčių laidų sujungimas; laiką taupantis montavimas; atsparus vibracijai ir nereikalaujantis priežiūros; kompaktiškas plotis didelio tankio laidams; aiškus žymėjimas ir matavimo taškas lengvam gedimų šalinimui.

Tinka

• Valdymo spintoms ir skirstomiesiems įrenginiams
• Pastatų automatizavimo ir apšvietimo sistemoms
• Pramoninėms mašinoms ir įrangai
• Ex e programoms (1 zona, 2 zona) su atitinkamais patvirtinimais

Pagrindinės specifikacijos

• Laidų skaičius: 4
• Jungimo tipas: Push-in CAGE CLAMP®
• Vardinis skerspjūvis: 2,5 mm² (AWG 14)
• Vardinė įtampa (EN 60947-7-1): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN 60947-7-1): 24 A
• Montavimo tipas: DIN bėgis 35 (TS 35)
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: nuo -35 °C iki +85 °C
• Nuėmimo ilgis: 9–11 mm
• Kieto laido dydis: 0,25–4 mm² / 22–12 AWG
• Lanksčio laido dydis: 0,25–4 mm² / 22–12 AWG
• Plonagyslio laido dydis: 0,25–2,5 mm² / 22–14 AWG
• Taršos laipsnis: 3
• Ex e vardinė įtampa (Ex eb IIC Gb): 550 V
• Ex e vardinė srovė (Ex eb IIC Gb): 20 A

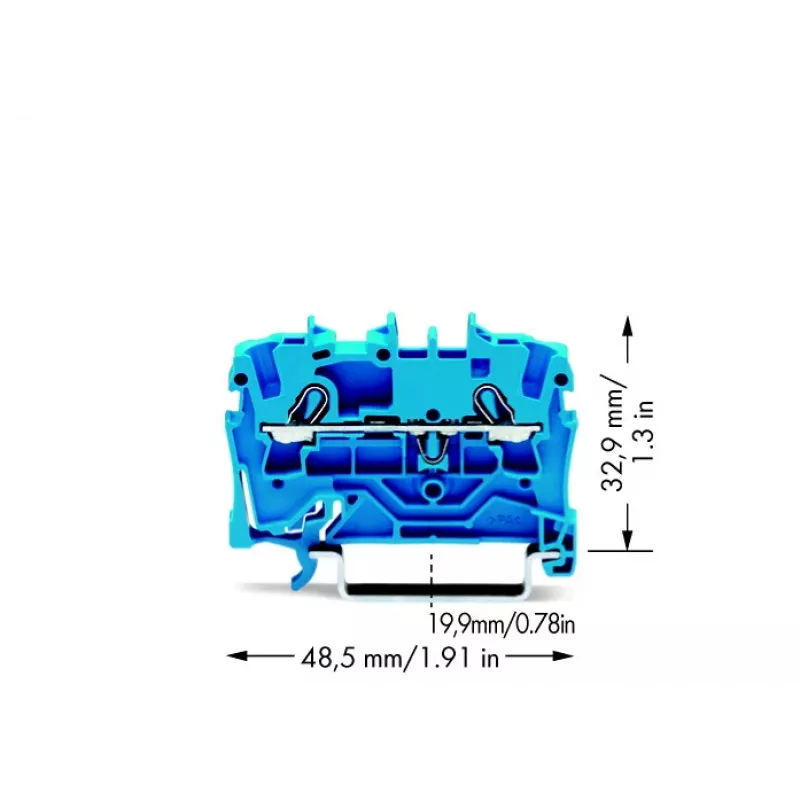

• Matmenys (P x A x G): 5,2 mm x 48,5 mm x 32,9 mm

Rekomendacijos

Optimaliam veikimui naudokite WAGO ferulių užspaudimo įrankius ir žymėjimo juosteles. Užtikrinkite tinkamą nuėmimo ilgį ir laidų įkišimą. Tinka naudoti su WAGO 2002 serijos priedais, tokiais kaip galinės plokštelės ir trumpikliai.
