Vivolink VLTOOL1 valdymo procesorius

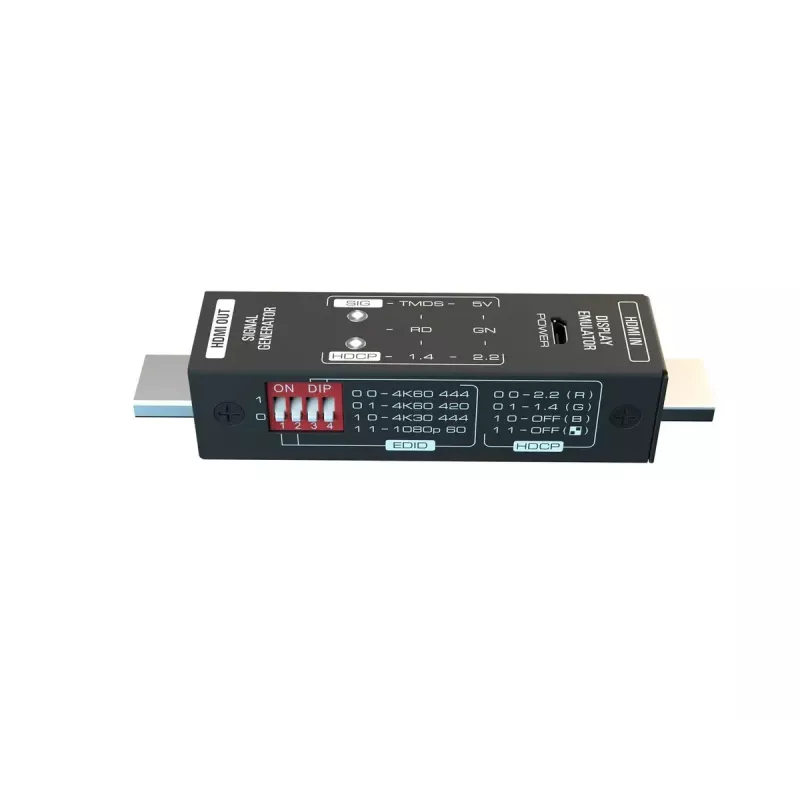

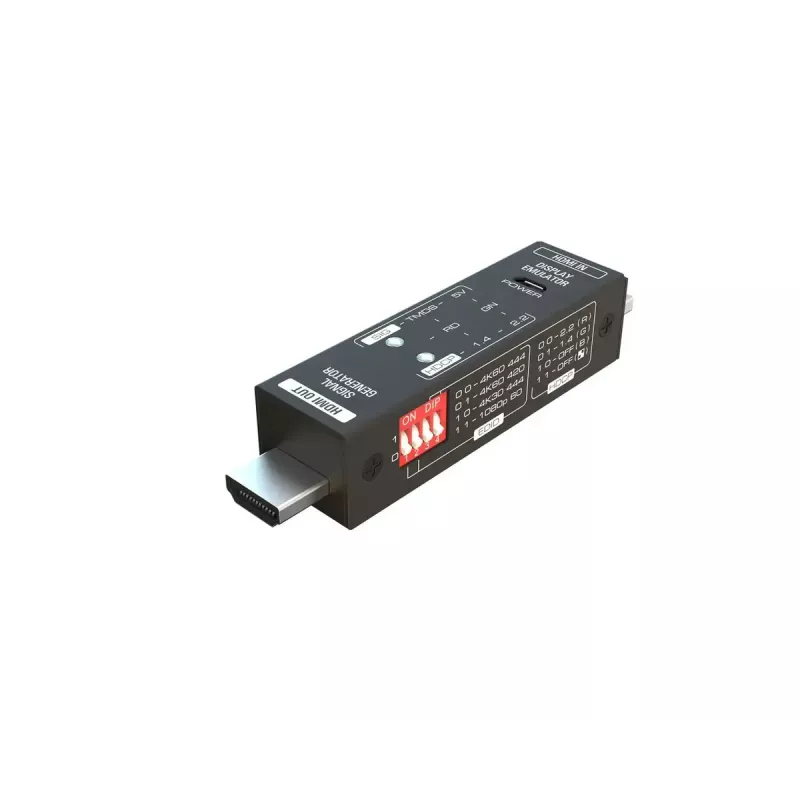

„VivoLink VLTOOL1“ mini HDMI signalo generatorius yra kompaktiškas, rankoje laikomas įrankis, skirtas AV technikams, viename įrenginyje sujungiantis signalo generavimą ir pagrindinę analizę. Jis generuoja bandomuosius išvestis iki 4K@60 Hz (4:4:4), 4K@30 Hz ir 1080p@60 Hz, taip pat pateikia būsenos indikatorius, skirtus 5 V, TMDS ir HDCP, kad padėtų patikrinti ekrano, kabelio ir sistemos veikimą vietoje. Įrenginys palaiko HDCP 1.4, HDCP 2.2 arba HDCP OFF per 4 kontaktų DIP jungiklį ir turi integruotus bandomuosius šablonus greitam patvirtinimui ir diagnostikai.

Privalumai

VLTOOL1 sumažina kelių įrenginių poreikį, sujungdamas generatoriaus ir analizatoriaus funkcijas lengvame, kišeninio dydžio korpuse. Jis maitinamas per HDMI ir naudoja intuityvius LED indikatorius bei paprastą DIP jungiklių valdymą greitam nustatymui. Integruoti bandomieji šablonai ir aiškus HDCP būsenos ataskaitų teikimas pagreitina trikčių šalinimą ir kokybės patikras lauke.

Tinka

• AV sistemų montavimui ir paleidimui lauko sąlygomis
• HDMI kabelių ir ekrano problemų trikčių šalinimui vietoje
• HDMI signalo ir HDCP veikimo kokybės užtikrinimui ir patvirtinimui
• Sistemų integratoriams ir AV montuotojams, atliekantiems greitą diagnostiką

Pagrindinės specifikacijos

• Palaikomos raiškos: 4K@60 Hz (4:4:4), 4K@30 Hz, 1080p@60 Hz
• HDCP palaikymas: HDCP 1.4, HDCP 2.2 arba OFF per 4 kontaktų DIP jungiklį
• Indikatoriai: 5 V, TMDS ir HDCP būsenos šviesos diodai
• Maitinimas: maitinamas per HDMI
• Integruoti bandomieji šablonai: 4 šablonai patvirtinimui ir diagnostikai

Kaip naudoti

Prijunkite VLTOOL1 prie HDMI šaltinio arba imtuvo, kurį reikia išbandyti, ir pasirinkite norimą raišką bei HDCP režimą, naudodamiesi įrenginio DIP jungikliais. Stebėkite šviesos diodų indikatorius, kad patikrintumėte 5 V, TMDS ir HDCP būseną, ir pasirinkite vieną iš integruotų bandomųjų šablonų, kad įvertintumėte vaizdo išvestį bei kabelio / ekrano veikimą. Naudokite įrenginį vietoje montavimo ar trikčių šalinimo metu, kad greitai patvirtintumėte sistemos veikimą.

Rekomendacijos

Naudokite VLTOOL1 stabilioje aplinkoje su tinkamomis HDMI jungtimis. Tikrinant apsaugoto turinio kelius, perjunkite HDCP režimus pagal poreikį, kad atitiktų sistemos lūkesčius. Pakartotiniam naudojimui lauke reguliariai tikrinkite HDMI jungtis ir kabelius bei maitinkite įrenginį per patikimą HDMI maitinimo šaltinį.
