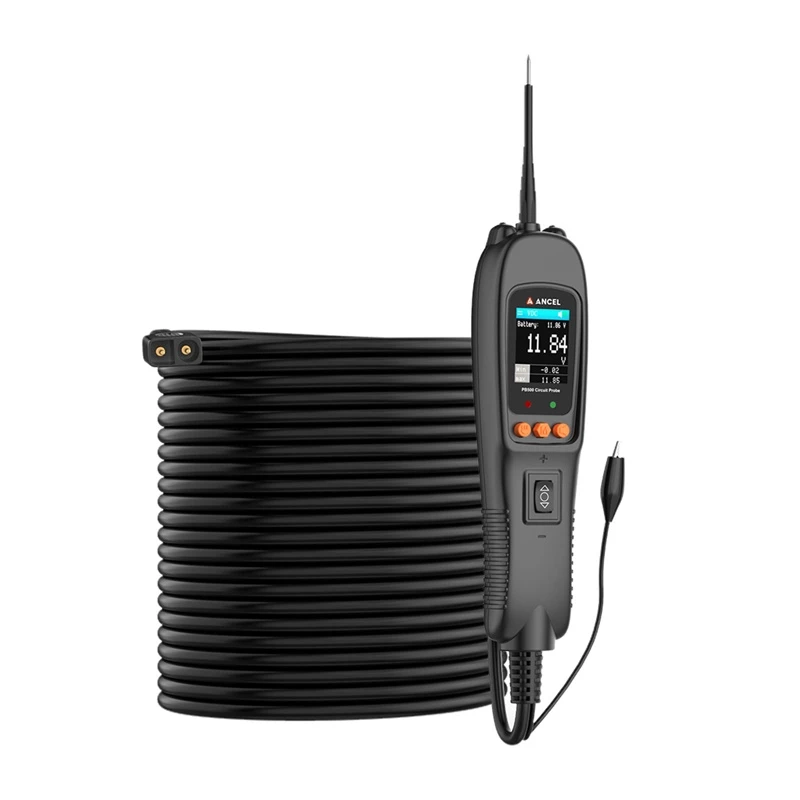

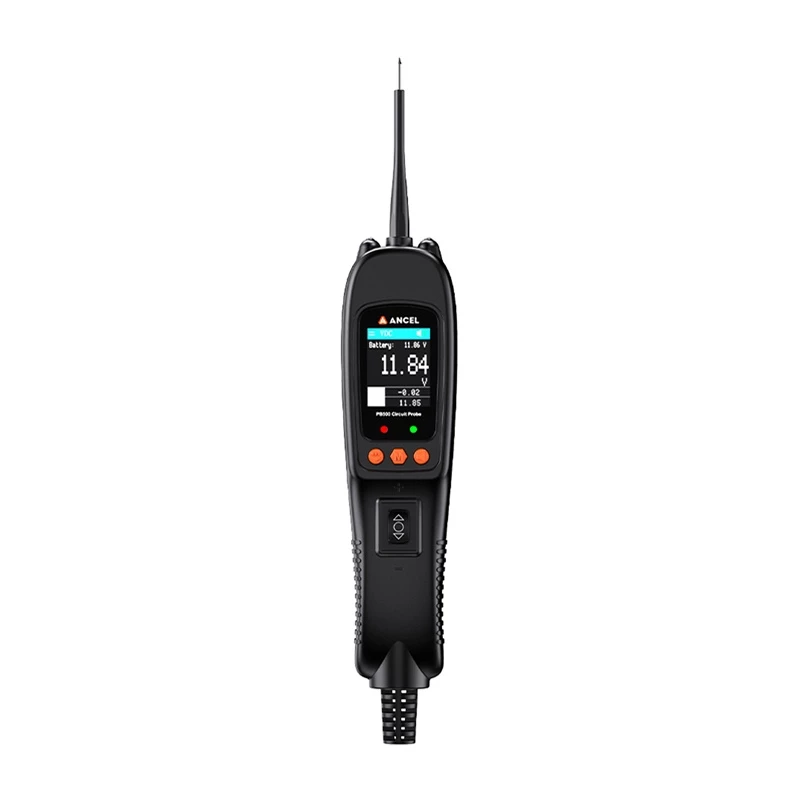

Grandinės testeris Ancel PB500 — įtampos ir vientisumo testeris automobilių elektros sistemoms

Ancel PB500 yra kompaktiškas grandinės testeris, skirtas 12–24 V transporto priemonėms ir įrangai. Jis siūlo septynis diagnostikos režimus, įskaitant kintamosios / nuolatinės įtampos matavimą, varžos ir diodų tikrinimą, dažnio ir darbo ciklo patikras bei purkštukų grandinės testavimą. Spalvotas TFT ekranas realiuoju laiku rodo parametrus, kad būtų lengviau greičiau nustatyti gedimus, o prietaisas išlieka nešiojamas ir patogus naudoti.

Privalumai

Testeris veikia plačiame darbinės įtampos diapazone, todėl tinka automobiliams, sunkvežimiams, motociklams ir valtims. Jis sujungia multimetrą primenančius matavimus su specializuotais automobilių testais, kad būtų galima aptikti trumpuosius jungimus, atvirus grandines ir įžeminimo problemas neišmontuojant instaliacijos. Integruota apsauga nuo perkrovos padeda išvengti žalos dėl neteisingų jungčių, o zondo antgalio šviesos diodas pagerina matomumą prastai apšviestose ar sunkiai pasiekiamose vietose.

Pagrindinės specifikacijos

• Gamintojas: Ancel
• Modelis: PB500
• Ekranas: TFT spalvotas ekranas (160 × 128 dpi)
• Maitinimo įtampa: 8 V DC – 30 V DC (tipinis darbinis diapazonas 12–24 V)
• Kintamosios / nuolatinės įtampos matavimas: -110 V iki +110 V
• Dažnio matavimas: 0 Hz – 1 MHz
• Darbo ciklas: 0,0 % – 100,0 %
• Purkštuko testas: Įtampa 0–180 V, laikas 0–25 ms
• Varžos matavimas: 0 – 1 MΩ
• Diodų testas: germanio ir silicio diodai
• Nominali srovė: 1 A – 8 A
• Darbinė temperatūra: -10 °C iki 60 °C
• Matmenys: 200 × 52 × 39 mm
• Svoris: 0,48 kg

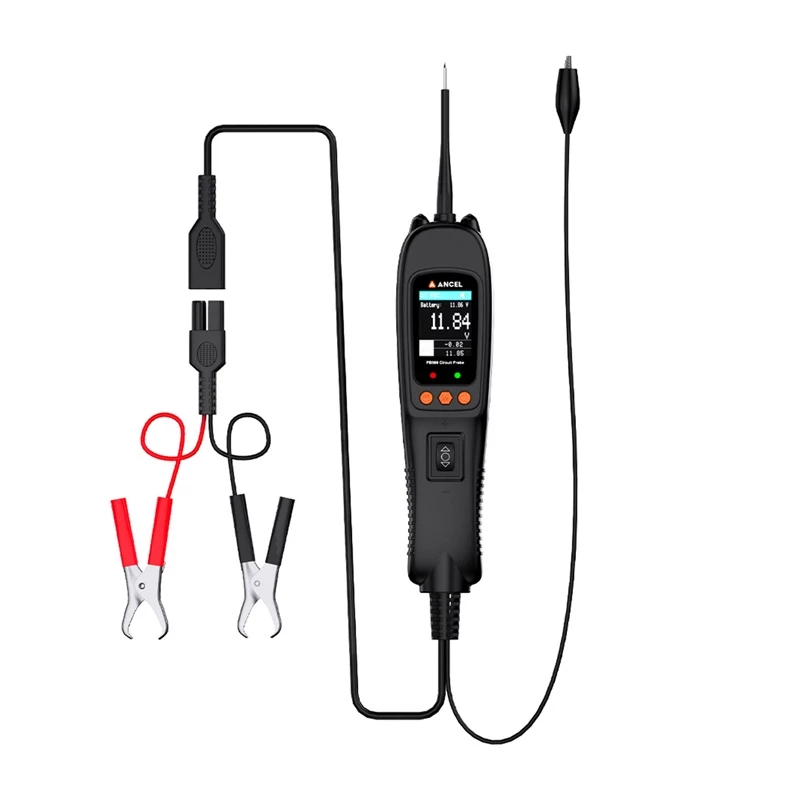

• Komplektuojami priedai: grandinės testeris, akumuliatoriaus kabelis su gnybtais, zondo ilgintuvas, zondo antgalis, diagnostinis kablys, kabelio ilgintuvas kabliui, apsauginis dėklas, naudojimo instrukcija

Kaip naudoti

Prijunkite akumuliatoriaus kabelį prie transporto priemonės akumuliatoriaus arba maitinimo šaltinio, atitinkančio nurodytą įtampos diapazoną, pasirinkite norimą diagnostikos režimą naudodamiesi prietaiso mygtukais ir priglauskite zondą prie tikrinamo taško. Stebėkite matavimus spalvotame TFT ekrane realiuoju laiku ir, jei reikia papildomų patikrinimų, perjunkite režimus. Naudokite purkštukų testavimo režimą purkštuko įtampai ir impulso pločiui matuoti; naudokite diodų ir varžos režimus komponentų patikrai. Laikykitės poliškumo ir prijungimo instrukcijų iš vadovo, kad išvengtumėte neteisingo laidų sujungimo.

Rekomendacijos

Kad rezultatai būtų saugūs ir tikslūs, naudokite Ancel PB500 nurodytose darbinės temperatūros ir įtampos ribose, laikykitės pridedamo vadovo nurodymų dėl teisingo zondo prijungimo ir užtikrinkite, kad transporto priemonės maitinimas būtų tvarkomas pagal gamintojo rekomendacijas. Prieš naudojimą reguliariai tikrinkite, ar matavimo laidai ir zondo antgalis nėra susidėvėję.
