Vidinis M.2 adapteris DeLOCK 90432

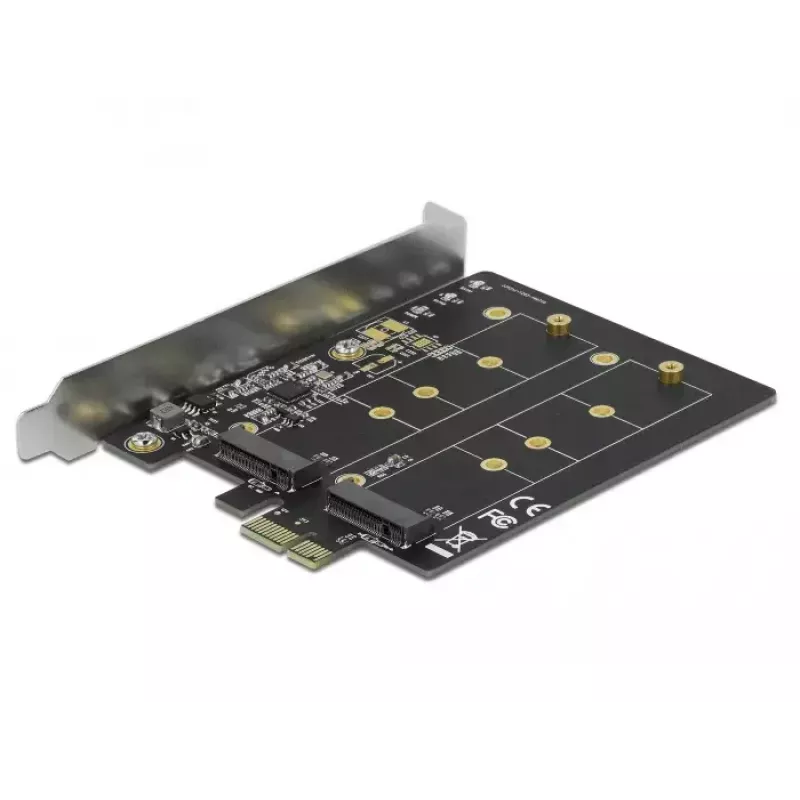

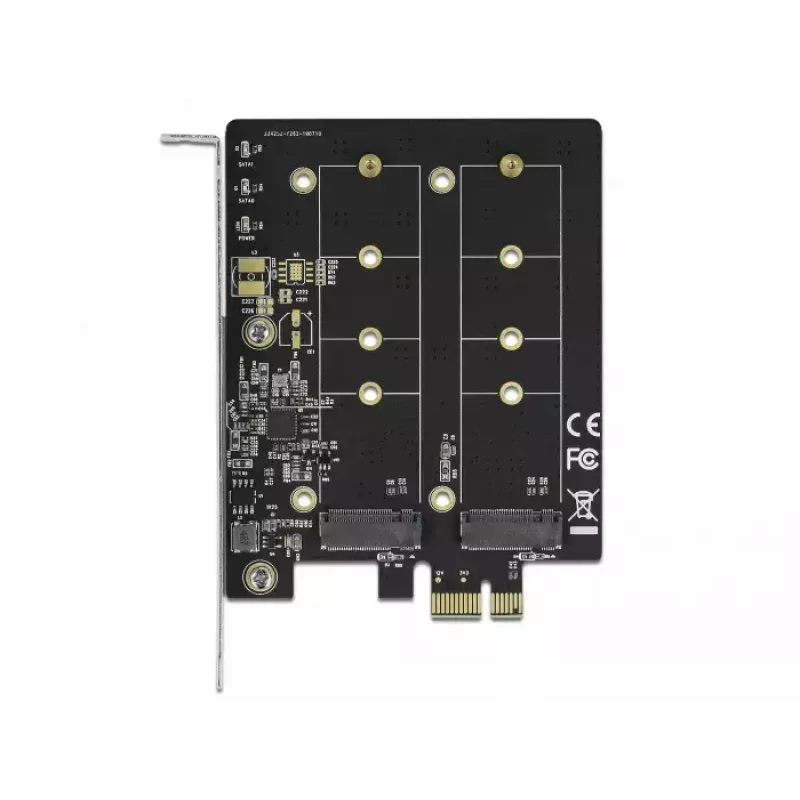

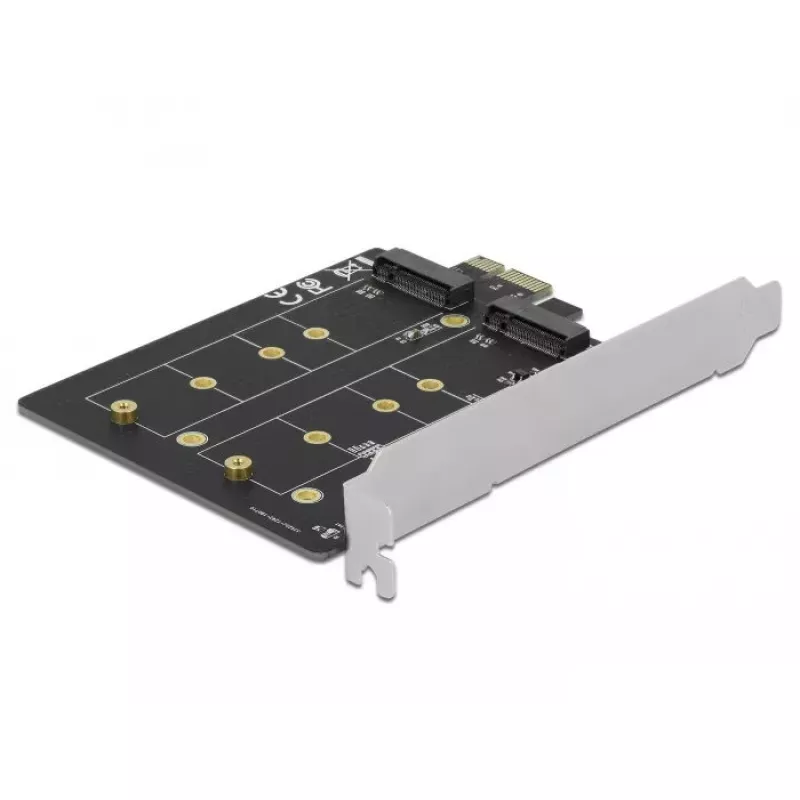

Vidinis M.2 adapteris DeLOCK 90432 yra PCIe išplėtimo plokštė, suteikianti du M.2 lizdus, skirtus SATA moduliams, kurių dydžiai: 2280, 2260, 2242 ir 2230. Ji jungiama prie pagrindinės plokštės per PCIe sąsają ir naudoja JMicron JMB582 mikroschemų rinkinį. Plokštė yra juodos spalvos ir skirta vidiniam montavimui staliniuose kompiuteriuose, siekiant išplėsti kaupiklių galimybes.

Privalumai

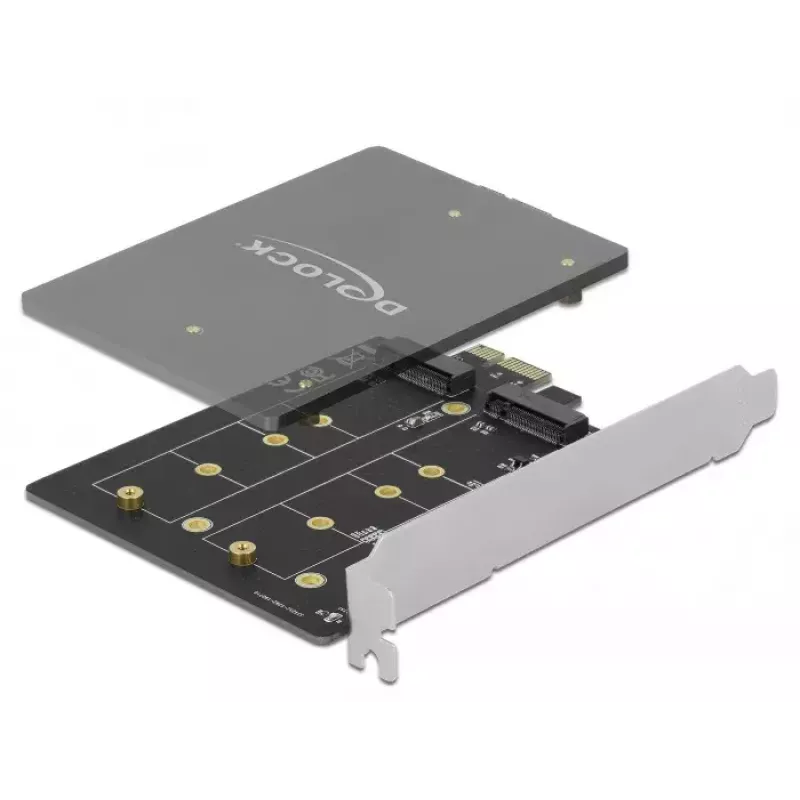

Adapteris vienu metu palaiko du M.2 SATA modulius ir tinka įvairių ilgių moduliams (2280/2260/2242/2230). Didelis integruotas aušinimo radiatorius užtikrina pakankamą sumontuotų M.2 modulių aušinimą, o PCIe 3.0 suderinama jungtis suteikia standartinę sąsają šiuolaikinėms pagrindinėms plokštėms. Kompaktiškas juodos spalvos dizainas leidžia lengvai montuoti daugumoje kompiuterių korpusų.

Tinkama naudoti

• Pridėti du M.2 SATA diskus prie stalinio kompiuterio
• Atnaujinti kaupiklio talpą naudojant 2280, 2260, 2242 arba 2230 M.2 modulius
• Sistemoms, kurios palaiko PCIe išplėtimo plokštes

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCIe (PCI Express)
• Mikroschemų rinkinys: JMicron JMB582
• Palaikomi modulių tipai: M.2 SATA
• Palaikomi modulių dydžiai: 2280, 2260, 2242, 2230
• Montavimas: vidinė PCIe plokštė
• Spalva: juoda

Kaip naudoti

Išjunkite kompiuterį ir atidarykite korpusą. Įstatykite adapterį į laisvą PCIe lizdą pagrindinėje plokštėje ir pritvirtinkite varžtu. Įstatykite M.2 SATA modulius į numatytus lizdus pagal jų ilgį, pritvirtinkite juos atitinkamomis atramomis arba varžtais ir užtikrinkite kontaktą su aušinimo radiatoriumi. Uždarykite korpusą, įjunkite sistemą ir, jei reikia, įdiekite reikiamas tvarkykles arba OS palaikymą (palaikomi Windows 10 leidimai, tokie kaip Education ir Enterprise). Patikrinkite, ar diskai atpažįstami sistemos BIOS/UEFI arba operacinės sistemos kaupiklių tvarkytuvėje.

Rekomendacijos

Montuokite tik palaikomo ilgio M.2 SATA modulius, užtikrinkite gerą oro srautą aplink plokštę efektyviam aušinimui ir, pasirinkdami tinkamą PCIe lizdą, vadovaukitės pagrindinės plokštės instrukcija. Su M.2 moduliais elkite atsargiai, kad išvengtumėte ESD pažeidimų.
