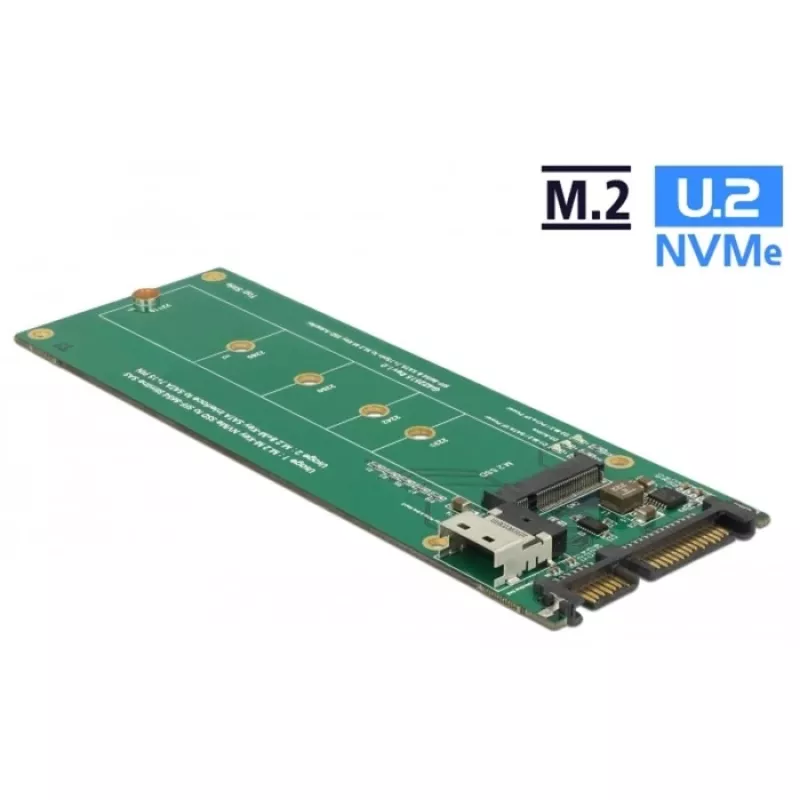

Sąsajos plokštė DeLOCK 63953 vidinė SAS SATA

DeLOCK 63953 vidinė sąsajos plokštė leidžia montuoti M.2 SSD diskus, kurių dydžiai yra 22110, 2280, 2260, 2242 ir 2230, ir palaiko tiek PCIe, tiek SATA M.2 diskus. Ji skirta montuoti sistemos viduje ir užtikrina jungtį per SATA 22 kontaktų sąsają SATA M.2 SSD diskams arba per U.2 sąsają, kai naudojamas PCIe M.2 SSD diskas. Plokštė turi M.2 pagrindinę sąsają, o išvestis teikiama per SAS ir SATA, todėl ji tinkama vidinei saugyklai plėsti serveriuose arba darbo stotyse.

Privalumai

Sąsajos plokštė palaiko įvairius M.2 formos veiksnius ir tiek PCIe, tiek SATA protokolus, todėl užtikrina lankstų SSD diskų suderinamumą. Jos vidinis montavimas ir M.2 pagrindinė sąsaja leidžia pasiekti didelę duomenų perdavimo spartą, o įtrauktos SAS jungties galimybės padidina suderinamumą su serverių ir darbo stočių aplinkomis. Kompaktiški matmenys palengvina montavimą įvairiuose korpusuose.

Tinka

• Vidinei saugyklai pridėti arba atnaujinti serveriuose
• Saugyklos talpai išplėsti darbo stotyse
• M.2 SSD diskams integruoti į sistemas, kurioms reikia SAS arba SATA išvesties

Pagrindinės specifikacijos

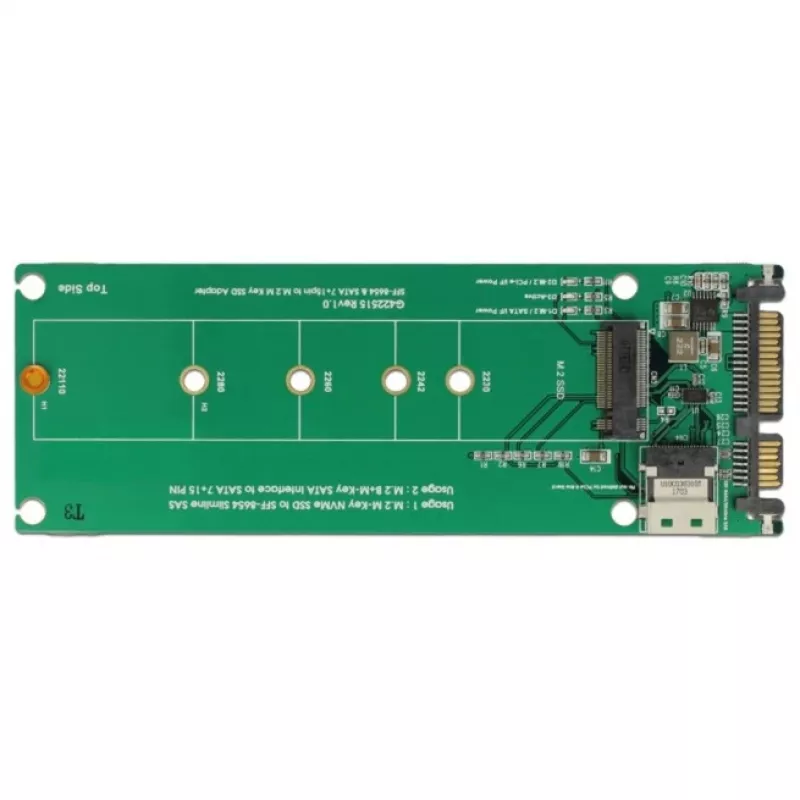

• Palaikomi M.2 dydžiai: 22110, 2280, 2260, 2242, 2230
• Palaikomos M.2 sąsajos: PCIe ir SATA
• Pagrindinė sąsaja: M.2
• Išvesties sąsajos: SAS, SATA
• Vidinis montavimas: taip
• Matmenys (P x G x A): 145 mm x 51 mm x 9 mm
• Prekės ženklas: DELOCK, MPN: 63953, EAN: 4043619639533

Kaip naudoti

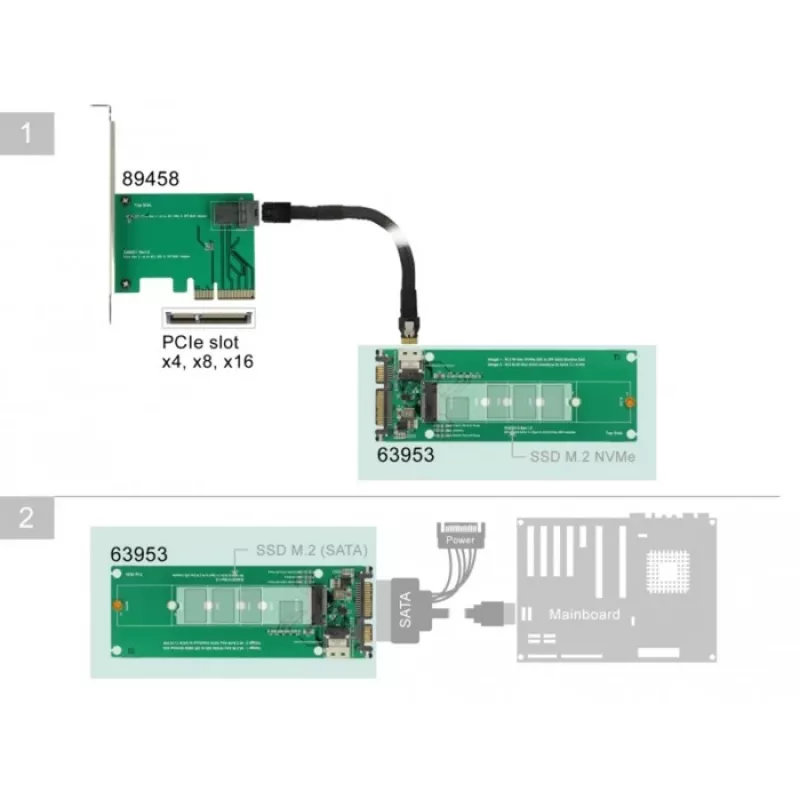

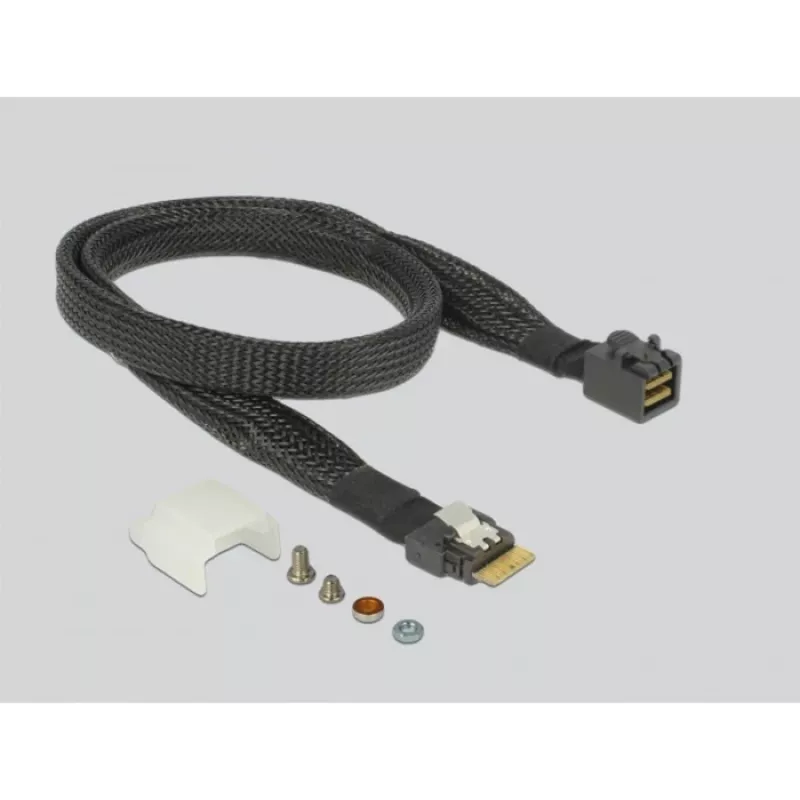

Įdiekite DeLOCK 63953 į sistemos vidinį lizdą pagal korpuso specifikacijas. Uždėkite palaikomo dydžio M.2 SSD diską ant plokštės ir pritvirtinkite. Naudodami SATA M.2 SSD diską, prijunkite plokštę per SATA 22 kontaktų sąsają; naudodami PCIe M.2 SSD diską, prijunkite per U.2 sąsają. Prijunkite pateiktus SAS/SATA kabelius prie atitinkamų išvesties prievadų ir prie pagrindinio kompiuterio arba galinės plokštės, kaip reikalaujama. Prieš įjungdami sistemą įsitikinkite, kad maitinimo ir duomenų jungtys yra tinkamai atliktos.

Rekomendacijos

Naudokite suderinamus M.2 SSD diskus iš išvardytų dydžių ir prieš prijungdami patikrinkite, ar jūsų diskas naudoja SATA, ar PCIe. Vadovaukitės serverio arba darbo stoties vadovu dėl vidinio montavimo ir įžeminimo atsargumo priemonių. Norėdami užtikrinti optimalų veikimą, įsitikinkite, kad pagrindinės sistemos ir valdiklių programinė įranga bei tvarkyklės yra atnaujintos.
