Vidinis M.2 adapteris DeLOCK 63917

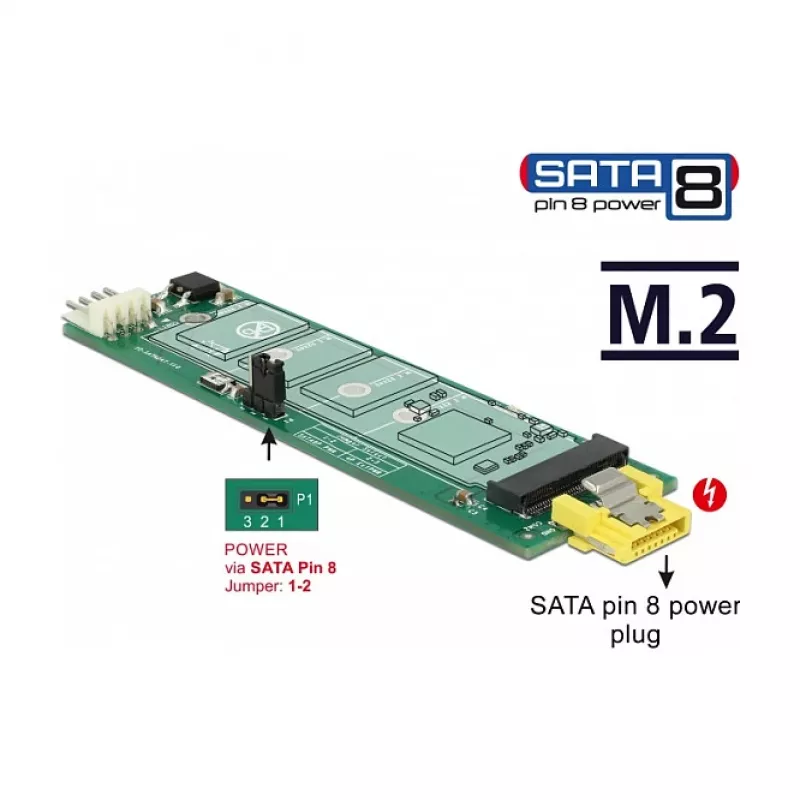

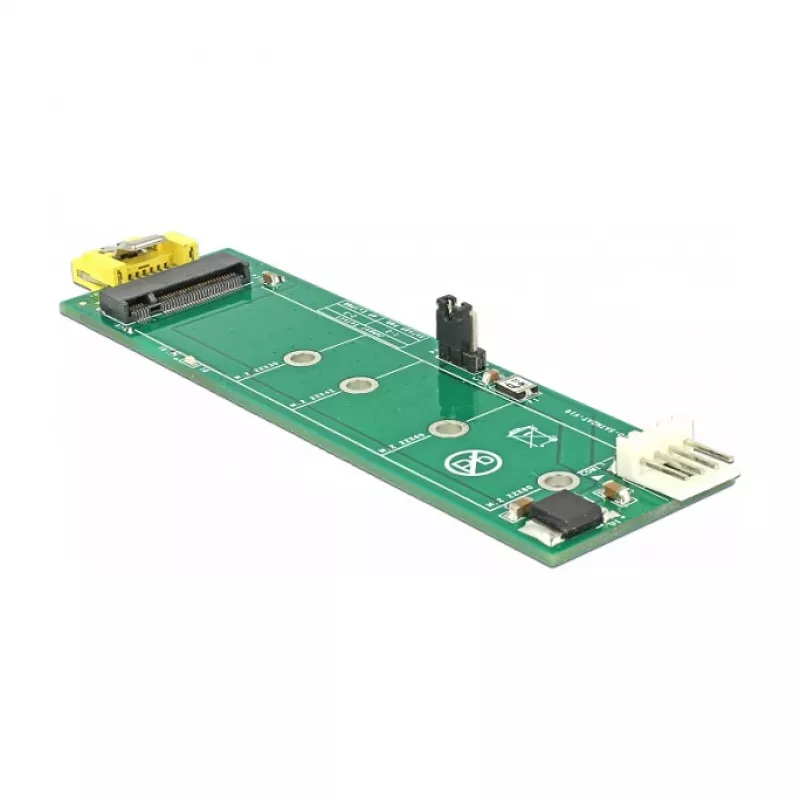

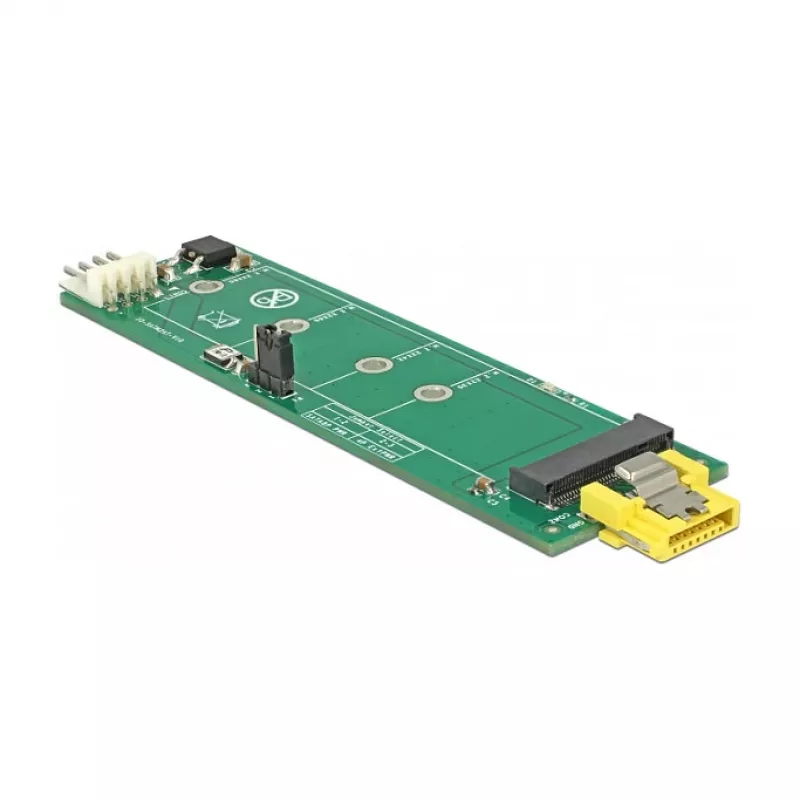

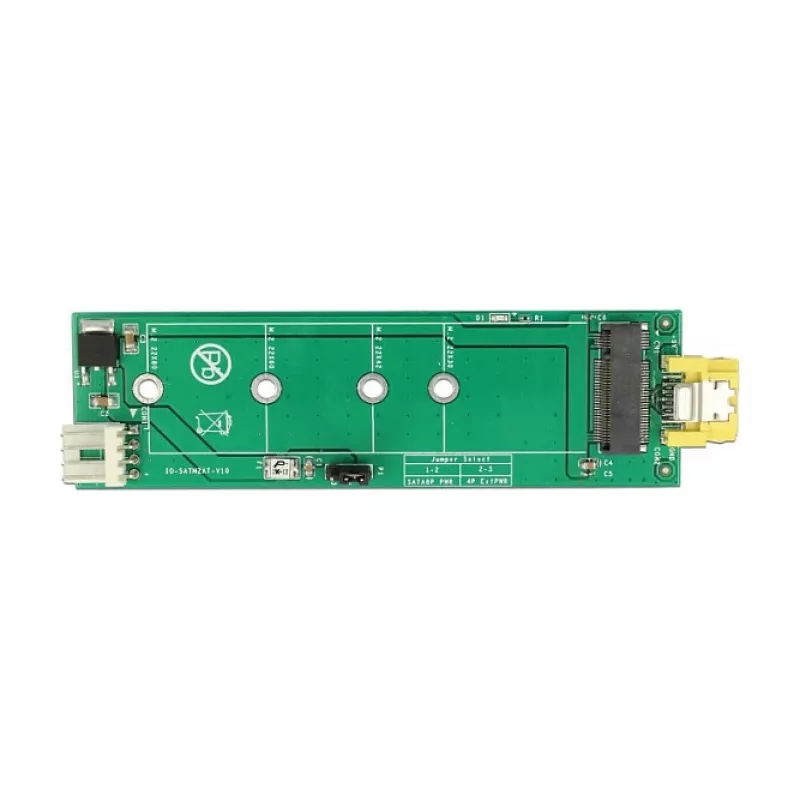

Vidinis M.2 adapteris DeLOCK 63917 leidžia įdiegti M.2 SATA SSD diskus, kurių dydžiai yra 2280, 2260, 2242 ir 2230, į sistemas naudojant standartinę SATA sąsają. Adapteris palaiko SATA III duomenų perdavimo spartą iki 6 Gbit/s, turi LED indikatorius veiklai ir maitinimui bei telpa kompaktiškose erdvėse, jo matmenys yra 30 mm (plotis) × 114 mm (gylis) × 11 mm (aukštis). Jis gali būti maitinamas per SATA 8 kaiščio maitinimo kištuką be papildomo maitinimo bloko arba per standartinę SATA maitinimo jungtį, kai prijungiamas prie SATA prievado.

Privalumai

Adapteris užtikrina suderinamumą su įvairiais M.2 formos faktoriais (2280/2260/2242/2230) ir palaiko visą SATA III spartą iki 6 Gbit/s. Jo kompaktiška konstrukcija leidžia įrengti ankštose vietose, o integruoti šviesos diodai suteikia vizualią maitinimo ir veiklos būseną. Maitinimo parinktys apima SATA 8 kaiščio maitinimo kištuką, kuris pašalina papildomo maitinimo bloko poreikį, arba standartinę 4 kontaktų SATA maitinimo jungtį, kai naudojama su SATA prievadu.

Tinka

• Staliniams ar mažos formos kompiuteriams atnaujinti naudojant M.2 SATA SSD
• M.2 SATA diskams įdiegti sistemose, kuriose nėra įmontuotų M.2 lizdų
• M.2 SATA SSD testavimui ar klonavimui per SATA sąsają

Pagrindinės specifikacijos

• Palaikomi M.2 dydžiai: 2280, 2260, 2242, 2230
• Sąsaja: SATA III (iki 6 Gbit/s)

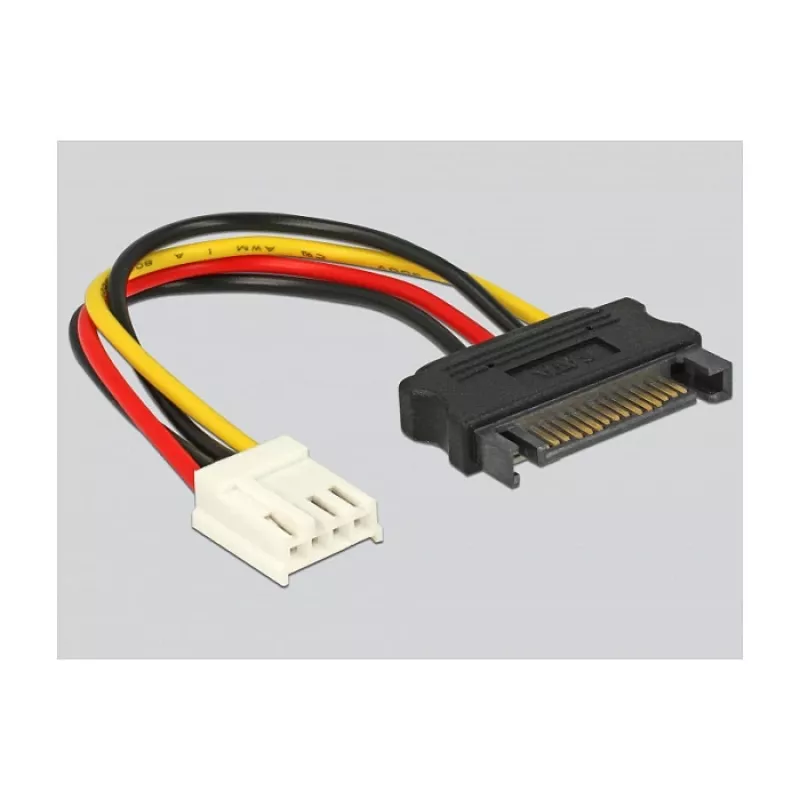

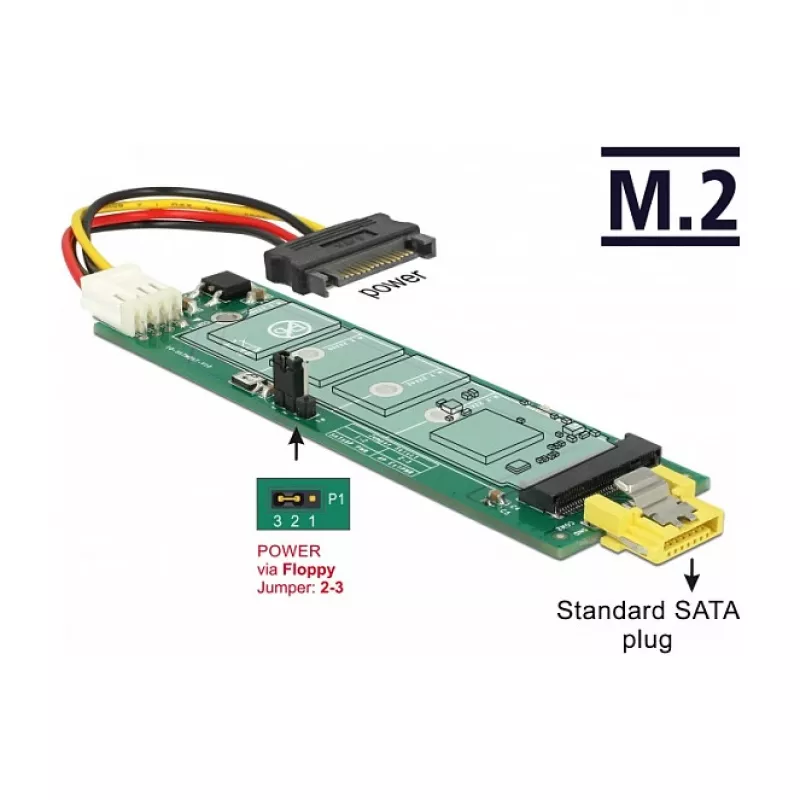

• Maitinimas: SATA 8 kaiščio maitinimo kištukas arba standartinė 4 kontaktų SATA maitinimo jungtis
• LED indikatoriai: maitinimo ir veiklos
• Matmenys: 30 mm × 114 mm × 11 mm
• Gamintojas: DELOCK, MPN: 63917, EAN: 4043619639175

Kaip naudoti

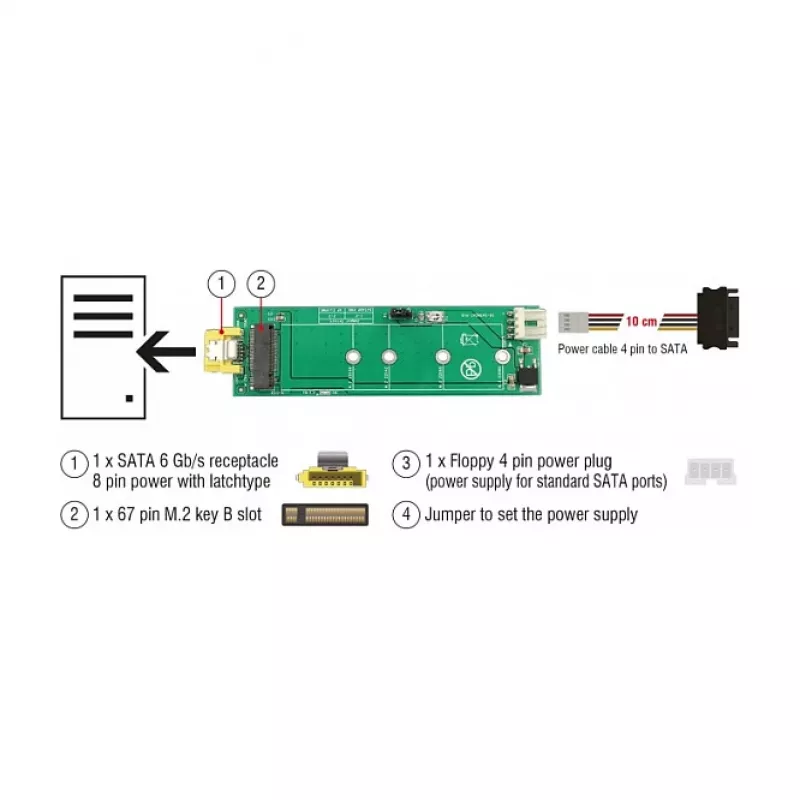

Įkiškite M.2 SATA SSD į atitinkamą M.2 lizdą ant adapterio, pritvirtinkite jį tinkamu tvirtinimo varžtu ar tarpikliu pagal pasirinktą kortelės ilgį (2280/2260/2242/2230). Jei jungiate tiesiai prie SATA maitinimo linijos, kuri turi 8 kaiščio maitinimo kištuką, prijunkite 8 kaiščio maitinimo kištuką prie adapterio – papildomo maitinimo bloko nereikia. Jei jungiate adapterį prie standartinio SATA duomenų prievado, prijunkite 4 kontaktų SATA maitinimo kabelį, kad tiektumėte maitinimą. Galiausiai prijunkite SATA duomenų kabelį nuo adapterio prie pagrindinės plokštės ar SATA valdiklio, įjunkite sistemą ir patikrinkite LED indikatorius dėl maitinimo ir veiklos. Jei reikia, įdiekite tvarkykles arba inicijuokite diską operacinėje sistemoje; adapteris suderinamas su įprastomis Windows versijomis, įskaitant Windows 7, 8 ir 8.1.

Rekomendacijos

Dirbkite su M.2 SSD ir adapteriu ant antistatinio paviršiaus, naudokite tinkamą tarpiklį/varžtą M.2 modulio ilgiui, kad išvengtumėte mechaninio įtempimo, ir prieš įjungdami įsitikinkite, kad SATA maitinimo jungtis atitinka jūsų sistemos konfigūraciją.
