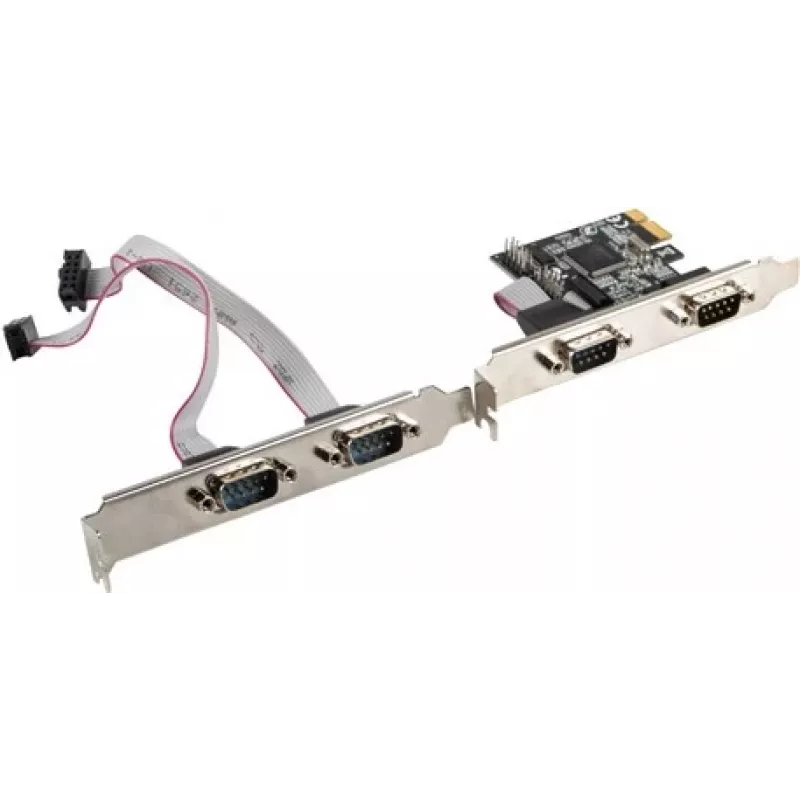

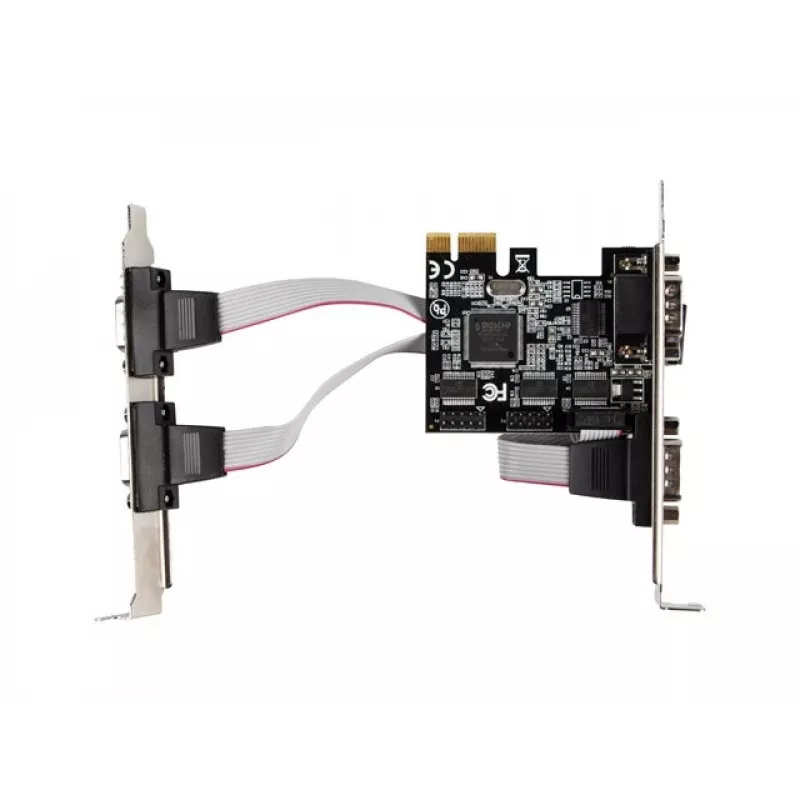

Vidinė sąsajos plokštė PCIe Lanberg PCE-DB9-004

Lanberg PCE-DB9-004 yra vidinė PCIe sąsajos plokštė, suteikianti nuoseklųjį ryšį staliniams kompiuteriams. Skirta montuoti į PCI Express lizdą, plokštė turi DB9 nuosekliuosius prievadus, skirtus senesnei įrangai, pramoniniams įtaisams, modemams ar nuosekliosioms konsolėms prijungti. Ji suderinama su įvairiomis Windows operacinėmis sistemomis ir turi kompaktiškus matmenis, tinkančius standartiniams kompiuterių korpusams.

Privalumai

Plokštė yra paprastas būdas išplėsti kompiuterio jungtis patikimu DB9 nuosekliuoju prievadu. Jos PCIe išvestis užtikrina stabilų duomenų perdavimą, o montavimas išlieka paprastas. Kompaktiški matmenys leidžia ją įmontuoti daugumoje stalinių kompiuterių korpusų, neužimant daug vietos ir netrukdant gretimiems komponentams. Platus suderinamumas su įprastomis Windows versijomis supaprastina diegimą esamose sistemose.

Tinka

• Pramoniniams valdikliams ir jutikliams, naudojantiems RS-232 nuoseklųjį ryšį, prijungti
• Nuosekliesiems prievadams pridėti, skirtiems tinklo įrangos konfigūravimui per konsolės prievadus
• Senesniems išoriniams įtaisams, pvz., brūkšninių kodų skaitytuvams, kasos spausdintuvams ar modemams, naudoti
• Namų ar biuro kompiuteriams, kuriems reikia papildomų senesnių nuosekliųjų sąsajų

Pagrindinės specifikacijos

• Formos faktorius: vidinė PCIe plokštė
• Sąsajos tipas: DB9 nuoseklieji prievadai (RS-232)
• Suderinamumas: palaiko kelias Windows operacines sistemas, įskaitant Windows 10, 8, 7, Vista ir XP
• Matmenys: 58,2 mm (plotis) × 65,3 mm (gylis) × 16 mm (aukštis)
• Montavimas: standartinis PCI Express lizdo montavimas staliniams korpusams

Kaip naudoti

Išjunkite kompiuterį ir atidarykite korpusą, laikydamiesi gamintojo saugos nurodymų. Įkiškite plokštę į laisvą PCI Express lizdą ir pritvirtinkite prie korpuso. Uždarykite korpusą ir įjunkite sistemą. Įdiekite tinkamas tvarkykles savo Windows versijai, jei operacinė sistema automatiškai neaptinka įrenginio. Įdiegę tvarkykles, prijunkite nuosekliuosius įrenginius prie DB9 prievadų ir sukonfigūruokite nuosekliojo prievado parametrus (spartą, lyginumą, stabdymo bitus, srauto valdymą) operacinėje sistemoje ar programoje, kad jie atitiktų prijungtą įrangą.

Rekomendacijos

Jei įmanoma, naudokite trumpus, ekranuotus nuosekliuosius kabelius, kad sumažintumėte signalo silpnėjimą ir elektromagnetinius trukdžius. Prieš diegdami patikrinkite tvarkyklių suderinamumą su konkrečia Windows versija ir įsitikinkite, kad BIOS/UEFI nustatymai leidžia PCIe lizdui būti aktyviam. Pramoninėje aplinkoje pastatykite kompiuterį ir nutieskite kabelius atokiau nuo stiprių elektros triukšmo šaltinių ir pritvirtinkite jungtis, kad išvengtumėte atsitiktinio atjungimo.
