Vidinė RS-232 sąsajos plokštė DELOCK 95278 — Mini PCI Express priegloba, 4× RS-232 išėjimai, FIFO 256 B, 30×51×10 mm

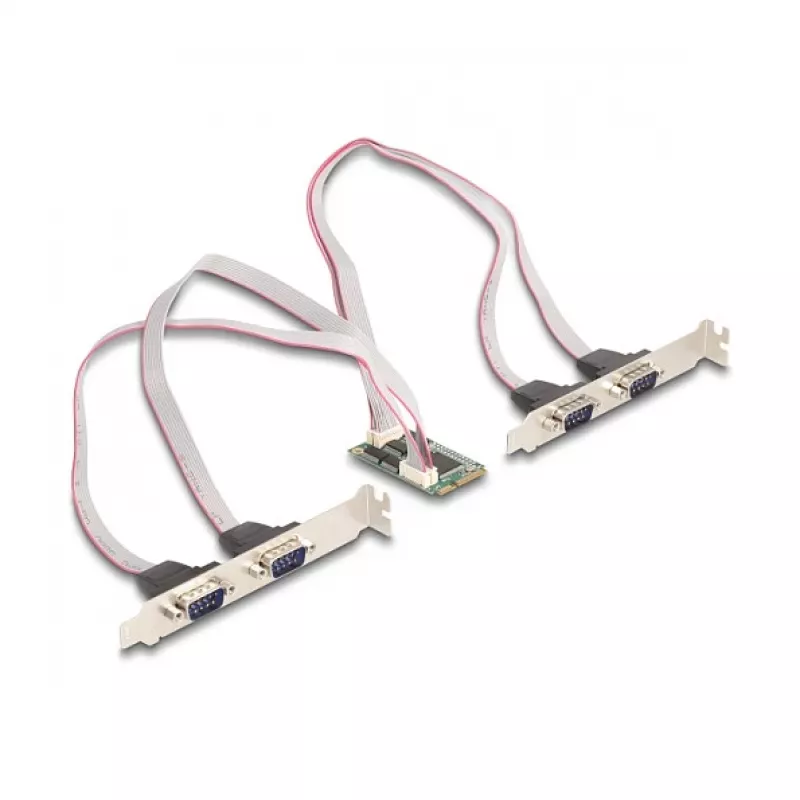

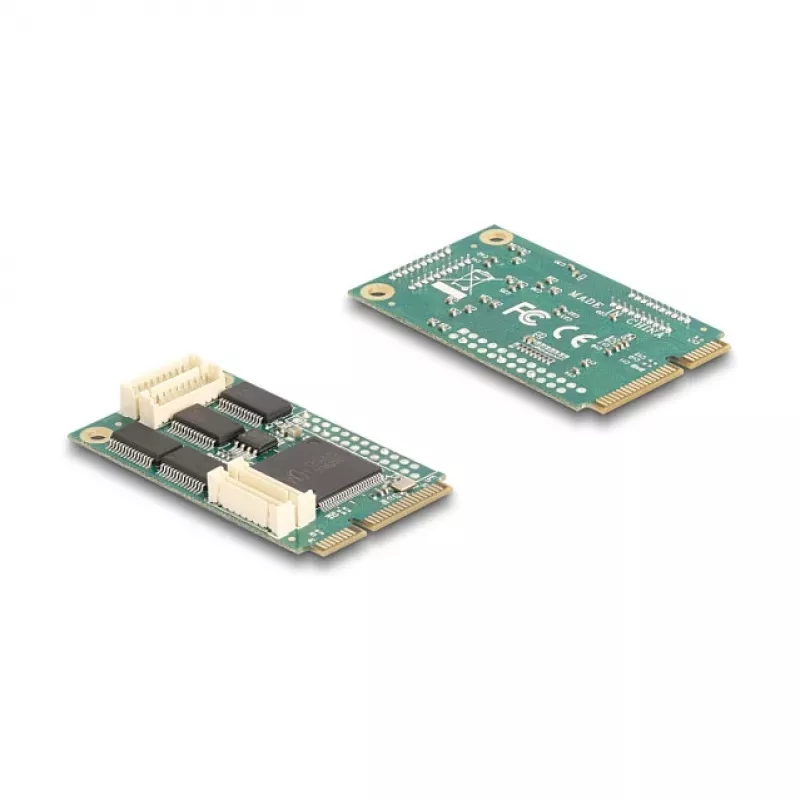

DELOCK 95278 yra vidinė Mini PCI Express sąsajos plokštė, suteikianti keturis RS-232 nuosekliuosius išėjimus kompaktiškoje 30×51×10 mm spausdintinėje plokštėje. Skirta montuoti stacionariuose kompiuteriuose, pramoniniuose kompiuteriuose ir įterptinėse platformose, plokštė prideda keturis papildomus COM prievadus per pagrindinį Mini PCIe lizdą. Modulis turi tiesius vyriškus RS-232 lizdus ir 256 baitų FIFO buferį, kuris pagerina duomenų srautą ir sumažina pagrindinio procesoriaus apkrovą. Plokštė palaiko šiuolaikines „Windows“ platformas, įskaitant „Windows 10“, „Windows 11“ ir „Windows Server 2022“.

Privalumai

Vidinė Mini PCIe forma taupo išorinę erdvę ir leidžia tvarkingai išlaikyti nuosekliuosius kabelius korpuso viduje. Keturi nepriklausomi RS-232 išėjimai leidžia vienu metu prijungti kelis senus arba pramoninius nuosekliuosius įrenginius. Integruotas 256 B FIFO buferis padeda stabilizuoti duomenų perdavimą ir sumažina paketų praradimą esant intensyviam nuosekliam srautui. Natyvus tvarkyklių palaikymas naujausioms „Windows“ versijoms supaprastina diegimą sistemose, kurioms reikalingas patikimas COM prievadų veikimas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

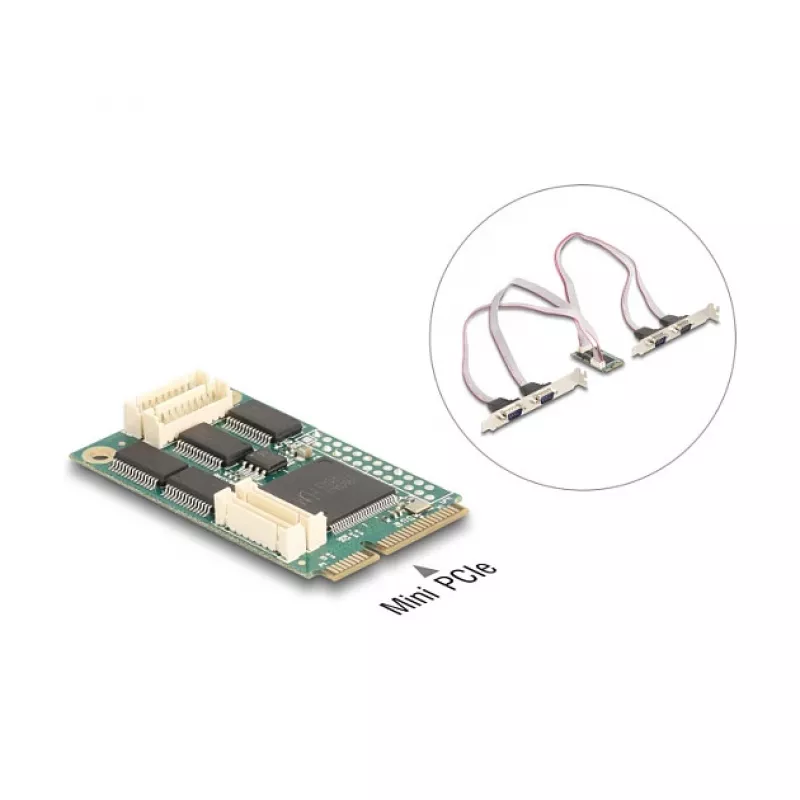

Įdiekite DELOCK 95278 į laisvą pagrindinės plokštės Mini PCIe lizdą, laikydamiesi antistatinių procedūrų. Pritvirtinkite plokštę ir nuveskite vidinius nuosekliuosius kabelius į reikiamas įrenginių vietas. Po aparatinės įrangos diegimo paleiskite sistemą ir įdiekite atitinkamas tvarkykles savo „Windows“ versijai, jei jos dar nėra; tada plokštė operacinėje sistemoje parodys keturis COM prievadus. Konfigūruokite spartą, lyginumo bitą, stabdymo bitus ir srauto valdymą tikslinėje programoje arba įrenginių tvarkytuvėje pagal prijungto įrenginio specifikacijas.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ir, jei įmanoma, trumpinkite kabelių ilgį, kad sumažintumėte triukšmą ir išlaikytumėte patikimus RS-232 signalus. Prieš diegdami gamyboje, patikrinkite tvarkyklės suderinamumą su jūsų konkrečia „Windows“ versija. Pramoninėje aplinkoje montuokite plokštę korpuse, užtikrinančiame tinkamą aušinimą ir apsaugą nuo dulkių bei vibracijos.
