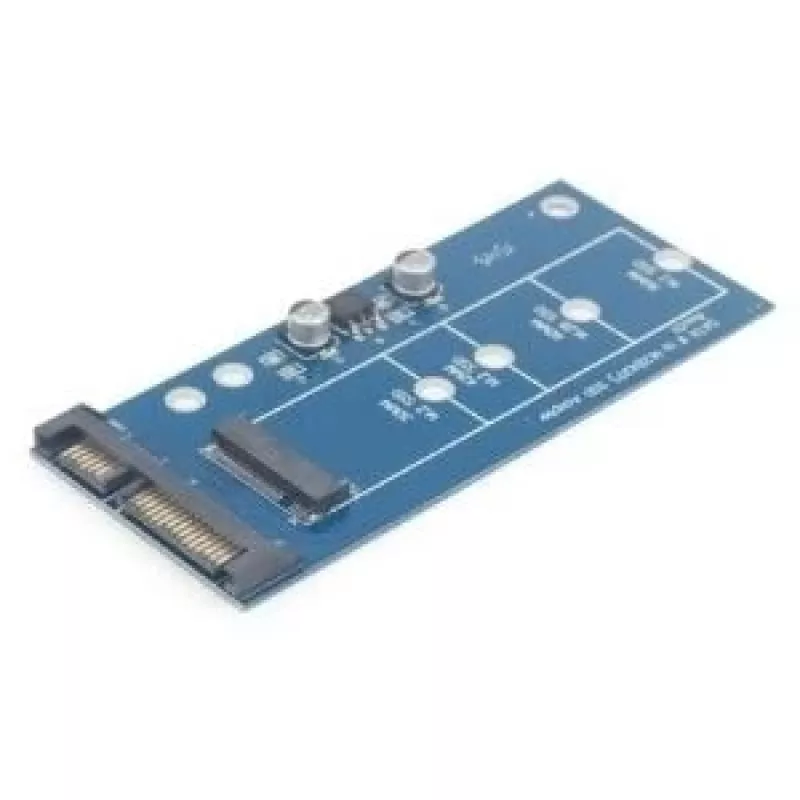

Sąsajos plokštė Gembird EE18-M2S3PCB-01

Gembird EE18-M2S3PCB-01 yra vidinė sąsajos plokštė, leidžianti įdiegti 1,8" mSATA (M.2 NGFF) SSD diską į sistemą per M.2 pagrindinį lizdą. Ji palaiko SATA įrenginių sąsajas (SATA 3/2/1) ir nereikalauja papildomų programinės įrangos tvarkyklių, siūlydama kompaktišką (106 mm × 45 mm) ir lengvą (17,5 g) sprendimą vidinei saugyklai išplėsti.

Privalumai

Ši adapterio plokštė užtikrina tiesioginį suderinamumą tarp M.2 pagrindinių lizdų ir 1,8" mSATA SSD diskų (NGFF) be tvarkyklių poreikio. Ji palaiko visą SATA versijų spektrą (SATA I/II/III), turi mažą spausdintinės plokštės plotą, tinkamą ankštoms instaliacijoms, ir yra skirta vidiniam montavimui, suteikdama paprastą, „plug-and-play“ būdą pridėti arba pakartotinai naudoti mSATA saugyklą.

Tinka

• 1,8" mSATA (M.2 NGFF) SSD disko įdiegimui į pagrindinės plokštės M.2 lizdą
• mSATA diskų atnaujinimui arba pakartotiniam naudojimui nešiojamuosiuose kompiuteriuose, mini kompiuteriuose arba įterptinėse sistemose
• Sistemoms, reikalaujančioms SATA 3/2/1 suderinamumo M.2 formos faktoriuje

Pagrindinės specifikacijos

• Modelis: Gembird EE18-M2S3PCB-01
• Pagrindinė sąsaja: M.2
• Išvesties sąsaja: mSATA (1,8" SSD, NGFF)
• SATA suderinamumas: SATA 3/2/1
• Matmenys: 106 mm × 45 mm
• Svoris: 17,5 g
• Vidinis montavimas: taip
• MPN: EE18-M2S3PCB-01
• EAN: 8716309087834

Kaip naudoti

Išjunkite kompiuterį ir atidarykite korpusą. Įdėkite 1,8" mSATA SSD diską į adapterio mSATA jungtį ir pritvirtinkite pagal disko ir plokštės tvirtinimo taškus. Įstatykite adapterį į sistemos M.2 lizdą, įsitikinkite, kad jis tinkamai įstatytas, ir priveržkite reikiamą varžtą. Uždarykite korpusą, įjunkite sistemą ir patikrinkite, ar diskas aptinkamas programinėje aparatinėje įrangoje / operacinėje sistemoje. Jokių tvarkyklių diegti nereikia SATA atpažinimui.

Rekomendacijos

Montuodami adapterį ir SSD diską, naudokite apsaugos nuo statinės elektros priemones. Įsitikinkite, kad M.2 lizdas palaiko reikiamą raktą ir SATA signalo linijas; prieš diegdami patikrinkite pagrindinės plokštės vadovą dėl suderinamumo.
