Vidinė RS-232 adapterio plokštė DeLOCK 89592

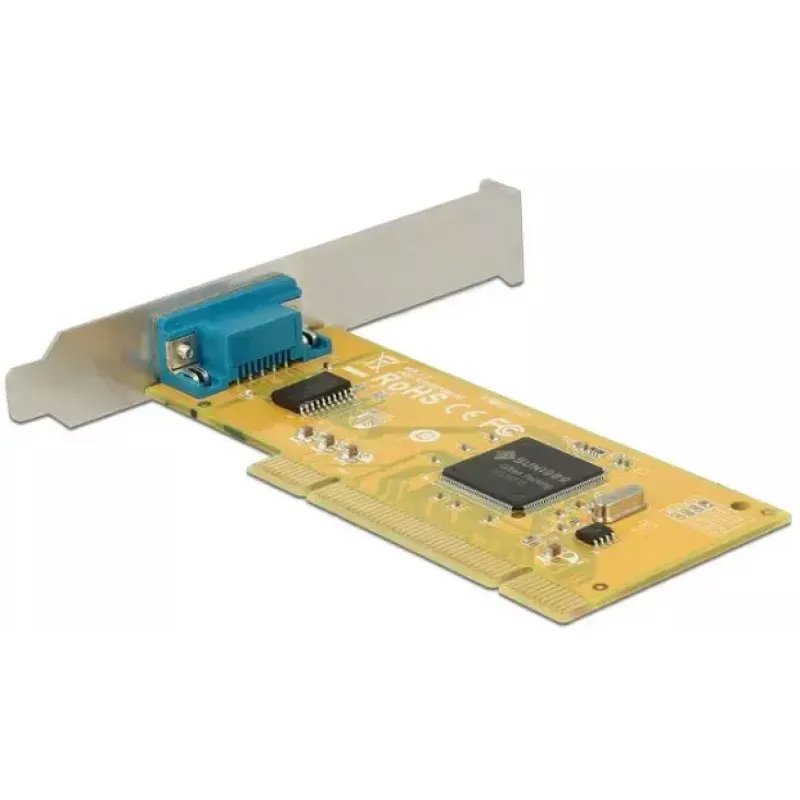

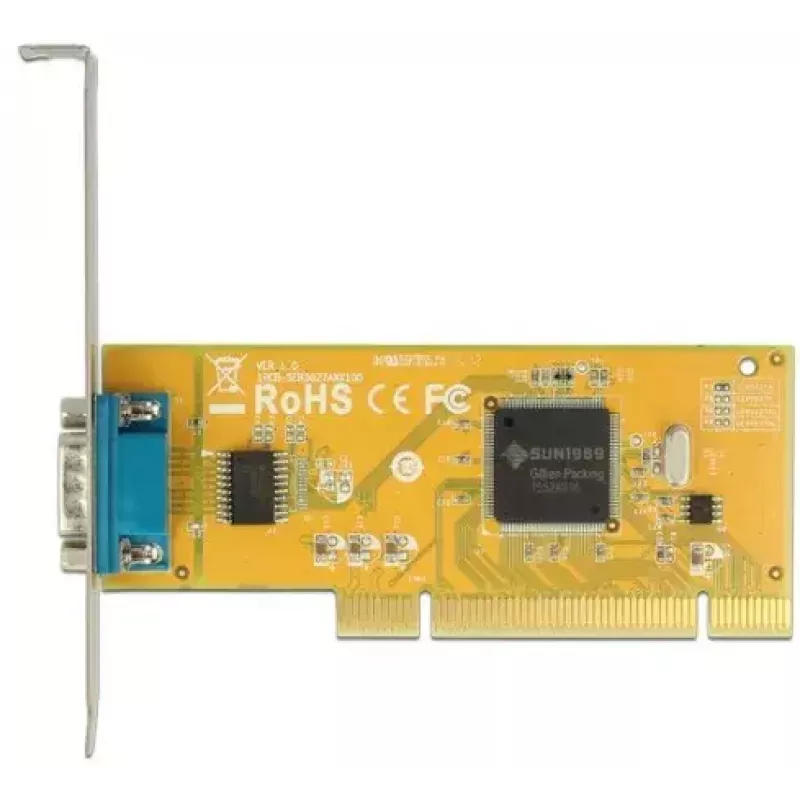

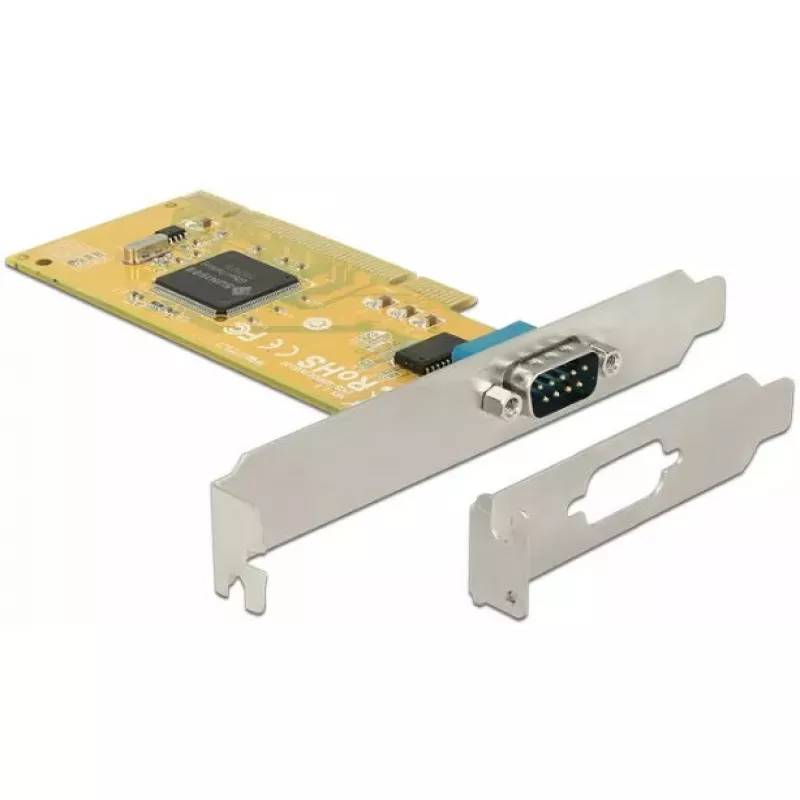

Vidinė RS-232 adapterio plokštė DeLOCK 89592 prideda vieną išorinį nuoseklųjį RS-232 prievadą prie kompiuterio per 32 bitų PCI sąsają. Plokštė naudoja SUN1989 mikroschemų rinkinį, turi DB9 kištukinę išorinę jungtį ir komplektuojama su žemo profilio laikikliu, skirtu montuoti kompaktiškuose korpusuose. Ji palaiko standartinius nuosekliuosius signalus ir pasižymi ESD apsauga bei FIFO buferiu, užtikrinančiu patikimą duomenų perdavimą.

Privalumai

Adapteris palaiko PCI 3.0/2.3/2.2/2.1 specifikacijas 33 MHz dažniu ir yra suderinamas tiek su 32 bitų, tiek su 64 bitų PCI lizdais, taip pat su 3,3 V ir 5 V maitinimo įtampa. Jis turi ±2 kV ESD apsaugą visiems nuosekliesiems signalams, 128 baitų FIFO buferį ir suderinamumą su 16C950 UART standartu. Plokštė užtikrina duomenų perdavimo spartą iki 115,2 kb/s ir veikia įprastose kompiuterių temperatūros bei drėgmės ribose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite plokštę į laisvą 32 bitų PCI lizdą pagrindinėje plokštėje, pritvirtinkite laikiklį ir prijunkite išorinį RS-232 įrenginį prie DB9 kištukinės jungties. Jei montuojate kompaktiškame korpuse, prieš tvirtindami pakeiskite viso aukščio laikiklį pridedamu žemo profilio laikikliu. Po aparatinės įrangos įdiegimo paleiskite sistemą ir įdiekite reikiamas tvarkykles savo operacinei sistemai (produktas suderinamas su „Windows 10“, „8.1“ ir „7“). Patikrinkite, ar COM prievadas rodomas įrenginių tvarkytuvėje, ir sukonfigūruokite nuosekliosios sąsajos parametrus (spartą, lyginumo bitą, duomenų bitus, stabdymo bitus) pagal prijungto įrenginio reikalavimus.

Rekomendacijos

Kad nuoseklusis ryšys būtų stabilus, naudokite ekranuotus RS-232 kabelius ir užtikrinkite tinkamą prijungtos įrangos įžeminimą. Saugokite plokštę nuo temperatūros ar drėgmės, viršijančios nurodytas ribas, o montuodami imkitės antistatinių atsargumo priemonių.
