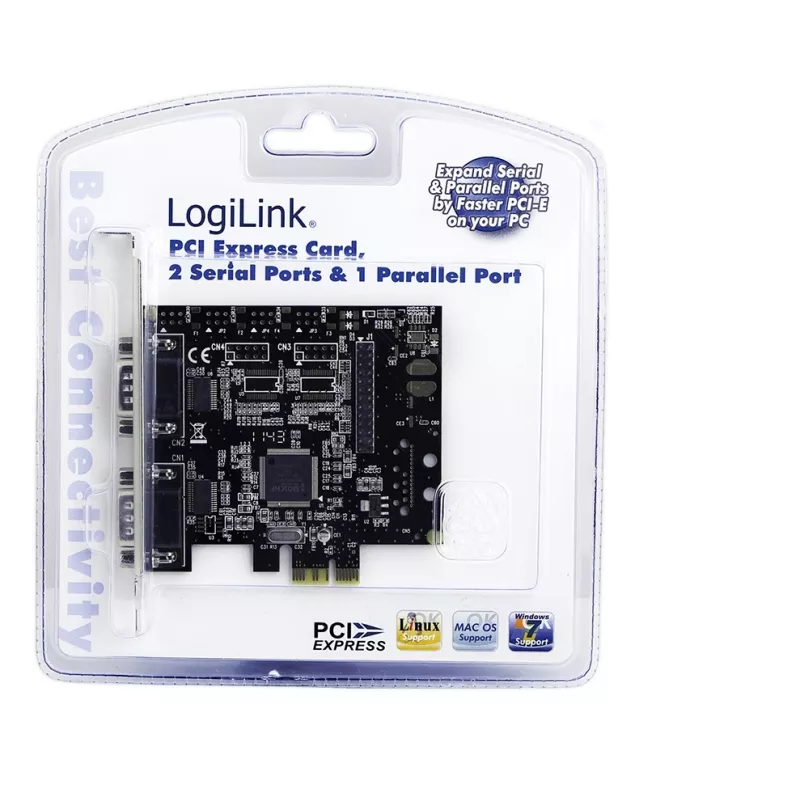

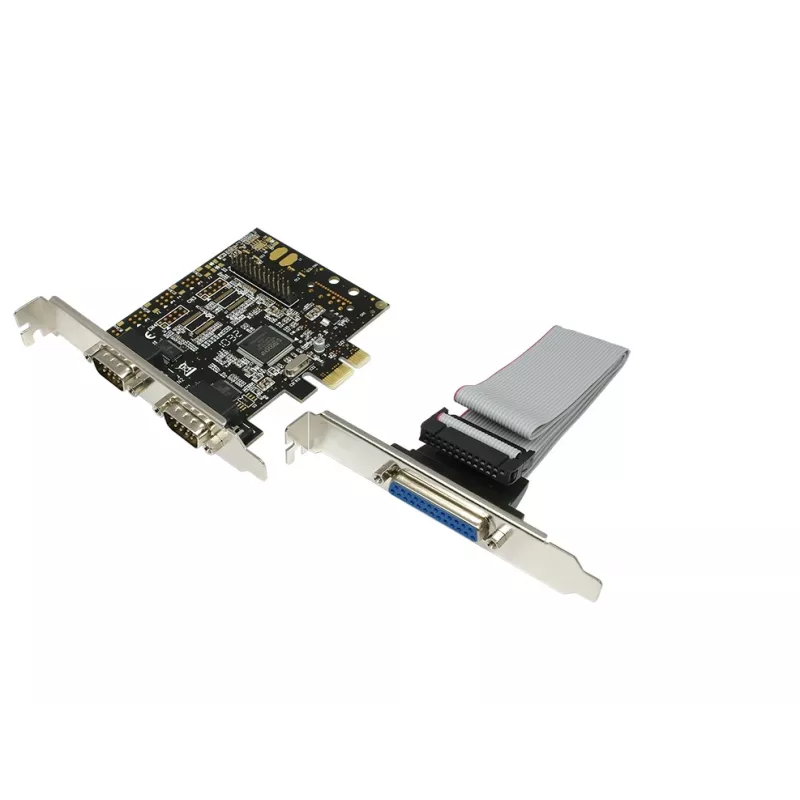

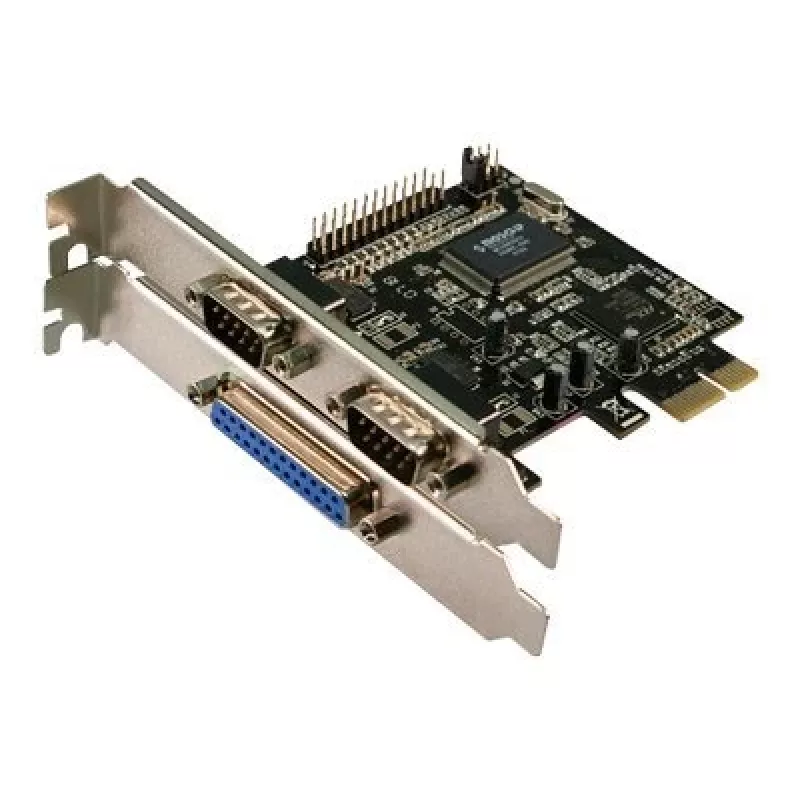

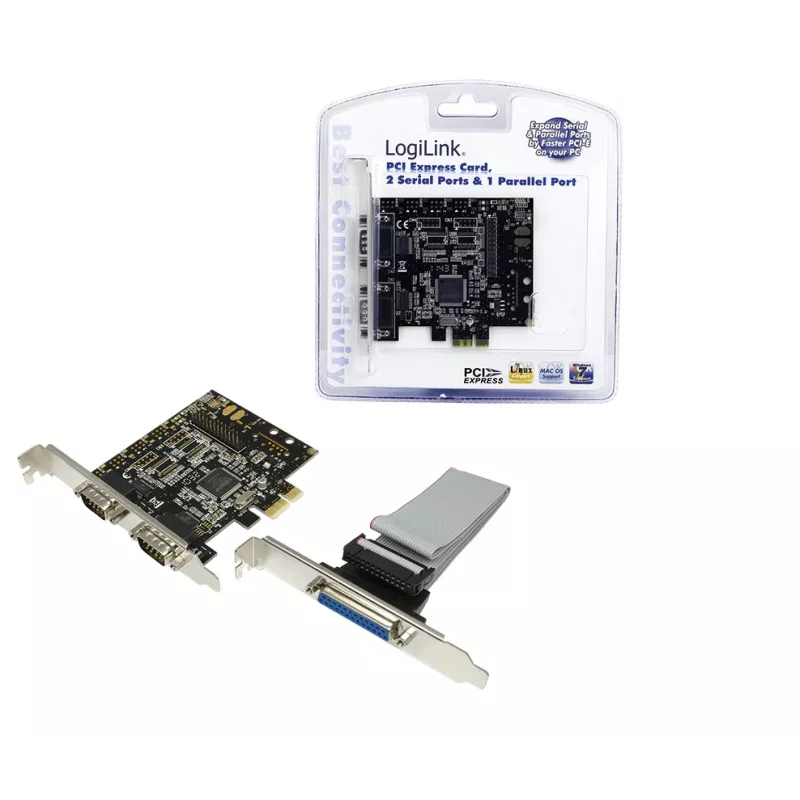

Vidinė PCIe sąsajos plokštė LOGILINK PC0033 su nuosekliaisiais ir lygiagrečiaisiais išėjimais, NetMOS mikroschemų rinkinys

LOGILINK PC0033 yra vidinė PCIe sąsajos plokštė, suteikianti tiek nuosekliuosius (RS‑232), tiek lygiagrečiuosius išėjimus, skirtus senesniems išoriniams įrenginiams prijungti prie šiuolaikinio kompiuterio. Sukurta NetMOS mikroschemų rinkinio pagrindu, plokštė skirta vidiniam montavimui į PCIe lizdą ir palaiko įprastas operacines sistemas, tokias kaip Windows (įskaitant Windows 2000 Professional ir Windows 7 versijas) bei Mac OS 9.1. Plokštės formos faktorius ir jungčių išdėstymas leidžia paprastai integruoti į stacionarius kompiuterius, kuriuose reikia toliau naudoti spausdintuvus, modemus ar pramoninius įrenginius su nuoseklia ar lygiagrečia sąsaja.

Privalumai

LOGILINK PC0033 suteikia senesnių įvesties/išvesties sąsajų suderinamumą sistemoms su PCIe plėtimu, siūlydama tiek nuosekliuosius, tiek lygiagrečiuosius prievadus vienoje plokštėje. Jos NetMOS mikroschemų rinkinys užtikrina stabilų veikimą su plačiu senesnių platformų operacinių sistemų palaikymu, o vidinis dizainas palaiko tvarkingą išorinių kabelių išvedimą ir išsaugo laisvus išorinius kompiuterio prievadus. Kompaktiški matmenys tinka standartinei stacionaraus kompiuterio korpuso važiuoklei ir sumažina išorinių adapterių poreikį.

Tinka

• RS‑232 nuosekliųjų įrenginių, tokių kaip modemai, brūkšninių kodų skaitytuvai ir pramoniniai valdikliai, prijungimui
• Lygiagrečiųjų spausdintuvų ir senesnių lygiagrečiųjų išorinių įrenginių palaikymui
• Suderinamumo palaikymui sistemose, kuriose veikia senesnės Windows versijos arba Mac OS 9.1
• Laboratorijų, dirbtuvių ar pramonės aplinkoms, kuriose reikia laidinių senesnių sąsajų

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCIe
• Išėjimo sąsajos: Nuoseklusis (RS‑232) ir lygiagretusis
• Mikroschemų rinkinys: NetMOS
• Naudojimo paskirtis: Vidiniam montavimui stacionariuose kompiuteriuose
• Palaikomos operacinės sistemos: Windows (įskaitant Windows 2000 Professional ir Windows 7 versijas), Mac OS 9.1
• Matmenys: 172 × 182 × 37 mm

Kaip naudoti

Įstatykite LOGILINK PC0033 į laisvą PCIe lizdą išjungtame stacionariame kompiuteryje, pritvirtinkite plokštę lizdo laikiklio varžtu ir vėl prijunkite maitinimą. Paleidę sistemą, įdiekite tinkamas NetMOS mikroschemų rinkinio tvarkykles tikslinei operacinei sistemai, jei jos nėra aptiktos automatiškai. Prijunkite nuosekliuosius įrenginius naudodami standartinius RS‑232 laidus, o lygiagrečiuosius įrenginius – prie lygiagrečiojo prievado; per operacinę sistemą ar įrenginio programinę įrangą sukonfigūruokite įrenginių parametrus, tokius kaip greitaveika, lyginumo bitas ir duomenų bitai, jei reikia.

Rekomendacijos

Siekiant patikimo veikimo, naudokite ekranuotus nuosekliuosius laidus ir užtikrinkite tinkamą įžeminimą pramoninėje aplinkoje. Prieš montavimą patikrinkite tvarkyklių suderinamumą su jūsų konkrečia operacinės sistemos versija ir venkite versti jungtis, kad nepažeistumėte plokštės ar išorinių įrenginių prievadų.
